ADLINK NuPRO-935A 全长 PICMG1.0 工业单板计算机
时间: 2026-07-20浏览次数：
ADLINK NuPRO-935A 全长 PICMG1.0 工业单板计算机
ADLINK NuPRO-935A 全长 PICMG1.0 工业单板计算机
产品概述
产品定位
标准全长 PICMG1.0 工控主板，LGA775 平台，支持酷睿 2 四核 / 双核、赛扬处理器，面向自动化控制、高性能工业设备，具备双千兆网、硬件安全 TPM、可编程看门狗、宽温稳定特性。
核心硬件特性
处理器与总线
LGA775 插座，FSB 800/1066/1333MHz，支持超线程，最高 3.0GHz；Intel Q35 GMCH 北桥 + ICH9 南桥。
内存
双通道 240pin DDR2 667/800 DIMM，双插槽最大 4GB，同容量内存开启双通道。
显示
板载 GMA3100 集成显卡，共享最高 256MB 内存，15 针 VGA 接口，最高 2048×1536@75Hz。
网络（分型号）
NuPRO-935A 标准版：双千兆（Intel 82566DM + 82573L PCI-E x1）双 RJ45
NuPRO-935A/LV 精简版：单千兆 82566DM
网口带链路 / 速率双色指示灯。
存储接口
2×SATA II（3Gbps）、1×ATA10 IDE、1× 软驱 FDC。
I/O 外设
后置 1 个 USB2.0，板载 4 路 USB 插针；COM1 支持 RS232/422/485/485+（跳线切换）、COM2 标准 RS232；1 路并口；尾号 xx40 机型取消后置 PS/2，可选购外置 PS/2 排线；5 路 USB2.0 总数量。
扩展总线
IT8888 PCI 转 ISA 桥、4 路 32bit PCI 插槽、PICMG 金手指背板接口。
附加工业功能
WDT 看门狗：1~255 秒 / 分钟可编程，超时自动系统复位，配套示例代码
硬件监控：实时采集 CPU / 板温、CPU / 系统风扇转速、各路 DC 电压
TPM1.2 安全芯片（仅 / DV 版本）：加密密钥、VPN、802.1x 认证
音频：选配 DB-Audio2 子卡实现 HD 音频，主板预留 9 针音频插针
环境与机械
尺寸 338×122mm；工作温度 0~60℃，存储 - 20~80℃，湿度 5%~90% 无凝露；CE、FCC A 级工业认证。
10 功耗测试（基准配置）
搭载 Q6600 四核 + 2GB DDR2，DOS 待机 60.17W、XP 闲置 37.76W、满载烤机 114.17W。
系统架构框图
北桥 Q35 对接 CPU、双通道 DDR2、VGA 输出；ICH9 南桥提供 PCI-E 千兆、SATA、USB、LPC 总线；ITE8718 Super I/O 管理串口 / 并口 / 键鼠 / 硬件监控；PCI 桥扩展 ISA 槽，独立 TPM、音频子卡、SPI BIOS 独立链路。
标准装箱清单
主板、2 条 SATA 线、SATA 供电线、USB 挡板排线、COM 打印排线、单 COM 排线、驱动 DVD、手册；xx40 及以上型号删减 PS/2 排线、IDE / 软驱线。
硬件信息（连接器、跳线、板布局）
后置 I/O 挡板接口
PS/2 键鼠（新版取消）、双 RJ45 千兆、15 针 VGA、后置 USB2.0，附各接口完整针脚定义与网口指示灯说明。
全板连接器分布
分两张布局图标注 CN1~CN19、FAN1/FAN2、SATA1/2 等所有板载插针，全部提供引脚定义：
供电：CN7 4pin ATX 12V 辅助供电（必须接入）
风扇：FAN2（CPU 风扇 4pin，调速 + 测速）、FAN1（系统风扇 3pin 测速）
存储：CN10 IDE、CN8 软驱、SATA1/2 硬盘接口

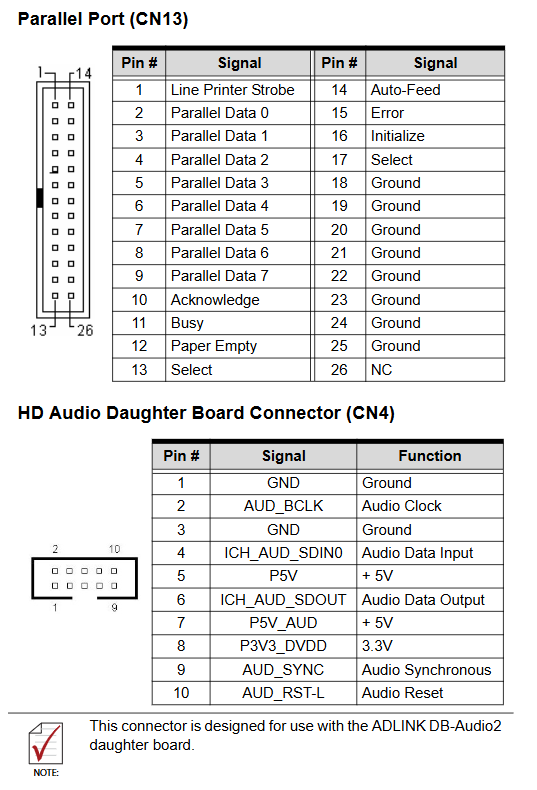

串口并口：CN6 COM1（可切换 485）、CN5 COM2、CN13 并口
USB：CN11/CN12 两组板载 USB 插针
音频：CN4 对接 DB-Audio2 子卡 HD 音频
机箱面板 CN1：电源灯、硬盘灯、重启、开机、喇叭插针

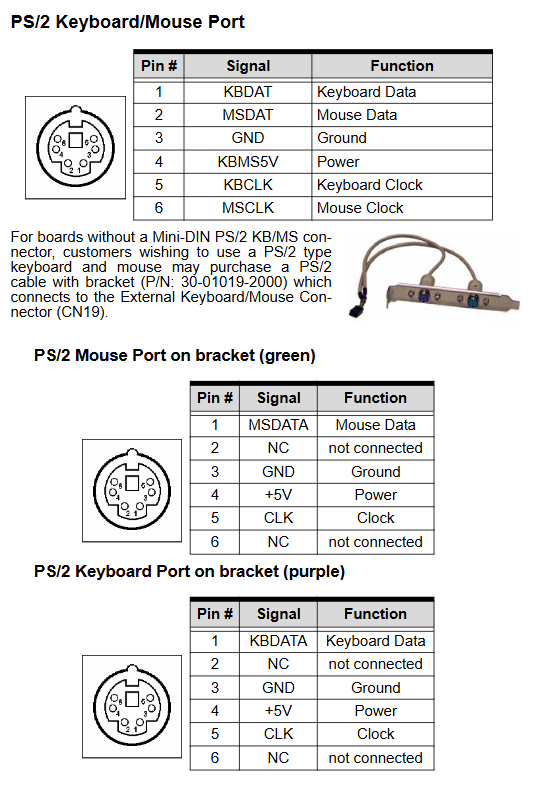

外设：CN19 外置 PS/2 键鼠插针、CN17 LPC 扩展口
跳线功能（仅两组关键跳线）
JP1~JP4：COM1 串口模式跳线，切换 RS232 / RS422 / RS485 / 485+
JP5（清除 CMOS）：默认 1-2 正常；断电短接 2-3 可清空 BIOS 设置，恢复出厂
硬件安装步骤（Getting Started）
全程强调防静电操作，断电拆装所有部件，禁止裸触碰芯片触点。
LGA775 CPU 安装
标准 ZIF 卡扣流程：拨压杆→翻开盖板→取下保护盖→CPU 三角标识对齐插座左下角→平放 CPU、闭合盖板锁死；严禁暴力按压损坏针脚，损坏失去保修。
CPU 散热器规范（重点警告）
禁止通用下压式卡扣散热器，会弯折 PCB 造成永久损坏，必须选用凌华指定 1U/2U/3U LGA775 铜底散热器；安装要求：
加装背板固定在主板背面
均匀交叉对角拧紧螺丝，避免 CPU 受力不均过热
风扇线缆接入 FAN2 插座，双手托住主板拆装防止板体变形
内存安装
双通道 240pin DDR2，缺口防呆设计；推荐同品牌同容量同时序成对安装实现双通道，单侧卡扣自动锁定，拆卸掰开两侧卡扣即可。
供电接线
必须连接 CN7 ATX12V 辅助供电；机箱面板 CN1 接开机、复位、指示灯才能正常上电。
驱动安装指南
驱动存放于配套 All-in-One DVD，适配 Windows XP/Vista，分模块安装步骤：
Q35 芯片组驱动：运行 infinst_autol.exe，重启生效
GMA3100 显示驱动：Setup 一键安装
双千兆网卡驱动：PRO2KXP 安装程序
ISA 桥接驱动：设备管理器手动更新 INF
TPM 安全芯片驱动（仅 / DV 型号）
HD 音频驱动：仅搭配 DB-Audio2 子卡使用，BIOS 内需先开启 HDA 控制器
AMI BIOS 8 完整设置手册
开机按 Delete 进入 BIOS，分 8 大主菜单，配套快捷键说明（F1 帮助、F8 故障默认、F9 优化默认、F10 保存退出、ESC 放弃）。
Main（基础信息）
查看 CPU、内存、系统时间日期，基础硬件信息展示。
Advanced 高级设置（核心子菜单）
CPU 配置：FSB、缓存、温控阈值
IDE/SATA 配置：兼容 / 增强模式切换，硬盘自动识别
软驱设置：多种容量模式选择
Super IO：串口地址中断、并口 EPP/ECP 模式、软驱开关
硬件健康：实时电压、风扇、温度监控面板
远程串口重定向：COM 口控制台，波特率、终端类型配置
Trusted Computing：TPM 芯片开启 / 清除密钥
USB 设置：Legacy DOS USB 支持、USB2.0 高速模式、U 盘仿真（软盘 / 硬盘）
PCI/PnP 即插即用
手动分配 IRQ/DMA，预留中断给老式 ISA 设备，开关 ISA 即插即用功能。
Boot 启动设置
启动顺序：硬盘 / 光驱 / USB / 网络可调优先级
快速开机、开机 NumLock 状态、全屏 LOGO 开关
Security 安全菜单
分级密码：管理员（可修改全部设置）、用户（仅查看），支持清除用户密码，遗忘密码需清 CMOS。
Chipset 芯片组设置
南桥配置：千兆 PXE 网络启动、网卡远程唤醒、HD 音频开关；电源策略：断电恢复（关机 / 上电 / 上次状态）、电源按键行为设置。
Exit 退出菜单
4 种选项：保存退出、不保存退出、载入最优出厂、载入稳定故障默认。
附录 A：看门狗 WDT 定时器
功能：软件喂狗超时整机复位，可区分秒 / 分钟计时，范围 1~255
提供完整 C 语言示例源码，包含 ITE8718 Super I/O 寄存器读写、WDT 启停、端口 0x2E/0x4E 切换工具代码，存于配套驱动光盘。
附录 B：系统硬件资源表（工控调试核心参考）
内存地址映射：ISA 15M~16M 内存洞、BIOS 区域、APIC 中断空间
DMA 通道分配：并行口、软驱占用通道清单
完整 IO 地址映射（000~CFF 十六进制），SIO、IDE、PCI、串口端口地址
IRQ 中断分配（PIC/APIC 双模式）：串口、网卡、SATA、USB、ISA 设备占用中断
PCI 总线设备路由表：各 PCI-E、PCI 插槽中断分配规则，排查硬件冲突必备。
通用安全规范
拆装必须断电，远离液体、高温、粉尘，保证通风；
2 CMOS 锂电池不可错型号，避免爆炸风险；
3 非凌华授权人员禁止拆机维修；
4 电源线破损、进水、变形设备立即断电停用。
