ADLINK NuPRO-865 全长单板计算机
时间: 2026-07-20浏览次数：
ADLINK NuPRO-865 全长单板计算机
ADLINK NuPRO-865 全长单板计算机
产品介绍
1.1 开箱清点与静电安全规范
标准装箱配件
NuPRO-865 主板、安装指南、驱动光盘
ATA100 硬盘排线、软驱排线、打印 / COM1 串口排线、USB 线束、SATA 供电数据线、PS/2 键鼠 Y 型线、4pin ATX 控制线、5 转 6pin 键鼠延长线
可选配件：IP-ALCS20 音频子卡 + 9 针音频排线；OEM 定制版本配件会按需增减
强制防静电警告
主板、CPU、内存均对静电敏感，操作必须使用防静电袋、接地防静电手环，仅可在防静电工作台插拔芯片，禁止裸手触碰金手指。

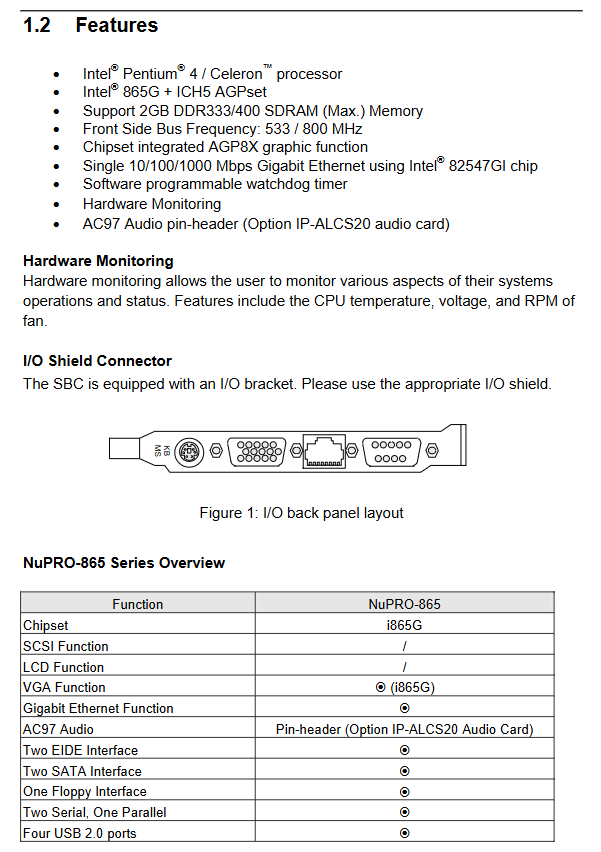

1.2 核心硬件特性
处理器平台
478 针 FC-PGA 插槽，支持 Intel Pentium4/Celeron，最高 3.2GHz；前端总线 400/533/800MHz；Intel 865G+ICH5 芯片组。
内存
双 184pin DDR DIMM 插槽，最大 2GB，兼容 DDR266/333/400。
显示
板载 Intel Extreme Graphics 2 集成 AGP8X 显卡，帧缓存可选 1/8/16MB。
网络
Intel 82547GI 千兆网卡，10/100/1000M 自适应。
存储接口
2 路 SATA（150MB/s）、2 路 ATA100 IDE、1 路 FDC 软驱接口。
I/O 外设
2 路 RS232 串口、1 路并口、4 路 USB2.0、PS/2 键鼠、硬件看门狗 WDT、硬件监控（温度 / 电压 / 风扇转速）；AC97 音频需选配 IP-ALCS20 子卡。
工业配套功能
长生命周期元器件选型、硬件监控、IRDA 红外插针、PCI+ISA 扩展总线，适配恶劣工业环境。
1.3 系统框图与整机规格
系统架构框图
GMCH 865G 北桥对接 CPU、内存、VGA、千兆网卡；ICH5 南桥管理 SATA、IDE、USB、PCI 总线；W83627HF Super I/O 负责串口 / 并口 / 软驱 / 键鼠；桥片引出 ISA、PICMG 扩展槽。
物理规格
全长 SBC 尺寸 13.3"×4.8"（338×122mm），净重 420g；采用 Award 即插即用 BIOS，电池供电保存 CMOS 配置。
硬件安装
本章完整讲解 CPU、散热器、内存、跳线、连接器、音频子卡安装步骤，附板卡布局总图。
2.1 核心部件拆装流程
CPU 安装 / 拆卸
478 ZIF 插槽操作步骤：拨起压杆、对齐 CPU 防呆缺口、压合锁扣；配套专用 P4 散热器支架，禁止使用普通桌面 CPU 散热器（会压损主板）；拆卸前必须断电冷却，防止高温烫伤。
内存 DIMM 安装
184pin DDR 内存带双缺口防呆，双手持边缘避免触碰金手指，两端卡扣自动锁死；拆卸需掰开两侧塑料卡扣；闲置内存必须存放防静电袋。
2.2 跳线（Jumper）功能定义
仅 2 组关键跳线，3 针帽式短接结构：
JP1（清除 CMOS）
默认 1-2 短接（正常工作）；2-3 短接 5 秒可清空 BIOS 配置、恢复出厂。
JP2（看门狗 WDT）
默认 2-3 短接（系统复位）；1-2 短接为 NMI 中断模式。

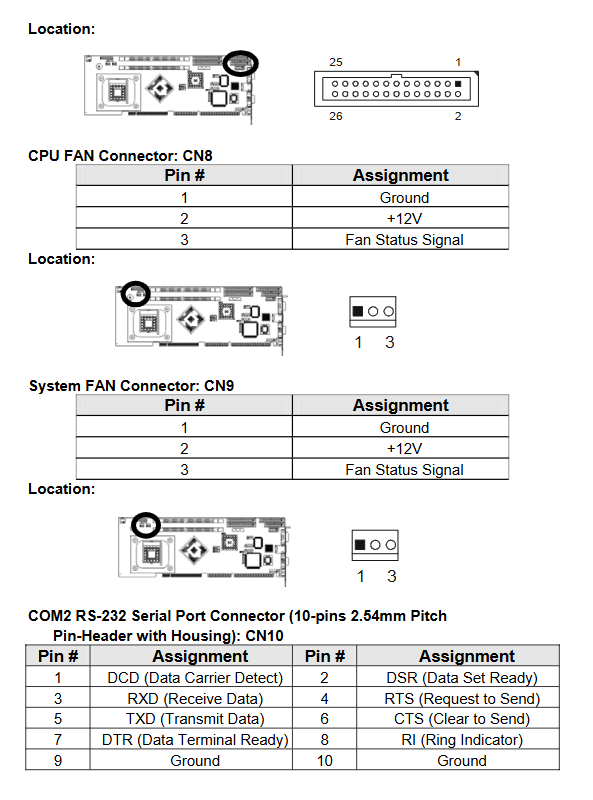

2.3 全部连接器引脚定义（CN1~CN19、SATA1/2）
手册逐条列出板载所有插针、后置挡板接口的引脚信号，包含：
CN1：机箱面板（电源灯、复位、硬盘灯、喇叭、电源开关）
CN2：ATX 12V 辅助供电；CN3/6：主次 IDE；CN4：软驱；CN5：红外 IRDA
CN8/9：CPU 风扇、系统风扇测速供电；CN10/11：COM2/COM1 串口
CN14：RJ45 千兆网口；CN17：15 针 VGA；CN19：后置 PS/2 键鼠
CN16：9 针 AC97 音频插针（对接 IP-ALCS20 子卡）；两路 SATA 硬盘接口
2.4 可选配件：IP-ALCS20 音频子卡
配件清单：音频子卡、9 针音频排线
板载接口：JP1（CD 音频输入）、CN1（麦克风 / 线路输入 / 输出 3.5mm 插孔）、CN2（对接主板 AC97 插针）；通过排线连接主板 CN16 实现板载音频输出。
Award BIOS 设置
采用 Phoenix-Award BIOS，全部设置项存储于 CMOS 电池，断电不丢失；支持故障安全默认、优化出厂默认、分级密码管理，共 15 个设置子菜单。
3.1 BIOS 主菜单总览
Standard CMOS Features：基础系统时间、硬盘、软驱、内存、启动报错策略
Advanced BIOS Features：CPU 特性、启动顺序、超线程、病毒防护、串口控制台重定向
Advanced Chipset Features：内存时序、AGP 显存、板载显卡开关、内存洞（ISA 兼容）
Integrated Peripherals：IDE/SATA、USB、AC97 音频、串口并口、上电断电恢复策略
Power Management Setup：ACPI 节能、硬盘休眠、CPU 温控降频、网络 / 振铃开机
PnP/PCI Configurations：PCI 中断分配、ESCD 资源重置、VGA 调色板监听
PC Health Status：硬件监控面板（CPU / 系统温度、风扇转速、各路电压、过热关机阈值）
Frequency/Voltage Control：PCI 时钟、扩频调制
工具菜单：加载故障安全默认、加载优化出厂默认、管理员 / 用户密码、保存 / 放弃退出
3.2 关键菜单核心功能说明
标准 CMOS
自动检测 IDE/SATA 硬盘，设置软驱类型、开机报错停机规则，显示基础 / 扩展 / 总内存容量。
高级 BIOS 功能
启动顺序：支持软盘、硬盘、光驱、网络、LS120 等多设备启动；
安全选项：密码仅进 Setup / 开机全程验证；
串口控制台重定向：工业远程调试，支持 9600~115200 波特率；
超线程、CPU 一级 / 二级缓存开关、硬盘引导优先级。
芯片组高级设置
手动 / SPD 自动 DDR 时序调节，AGP 共享显存 4~256MB 可选，可切换优先板载显卡或 PCI 独显，15M-16M 内存洞适配老式 ISA 设备。
集成外设
SATA 三种模式（关闭 / 自动 / 增强 / 组合）、USB2.0 开关、并口 SPP/EPP/ECP 模式、断电恢复（关机 / 上电 / 恢复上次状态）、网卡远程启动 ROM 开关。
电源管理
ACPI 开关、分级节能（最小 / 最大 / 自定义休眠时长）、CPU 过热降频档位（12.5%~87.5%）、PCI 网卡 / 调制解调器远程唤醒、定时开机。
硬件健康监控
可设置 CPU 预警温度、自动关机温度；实时读取 Vcore、内存电压、3.3V/5V/12V、CMOS 电池电压、风扇转速。
密码权限分级
管理员密码：可查看、修改全部 BIOS 参数；用户密码：仅能进入查看，无法修改配置；不输密码直接清空权限。
3.3 BIOS 操作逻辑
F10：保存并退出；ESC：直接退出；F6 加载故障安全默认；F7 加载优化出厂默认；
退出二选一：保存修改写入 CMOS，或放弃所有改动直接重启。
