ADLINK NuPRO-840 DV/LV 全长 PICMG 工业单板计算机
时间: 2026-07-17浏览次数：
ADLINK NuPRO-840 DV/LV 全长 PICMG 工业单板计算机
ADLINK NuPRO-840 DV/LV 全长 PICMG 工业单板计算机
NuPRO-840 DV / LV 型号核心差异
两款 PCB 完全一致，仅网口配置区分，其余硬件、接口、性能全部相同：
| 硬件项 | NuPRO-840DV | NuPRO-840LV |
| 以太网 1 | Intel 82562EM 10/100M（WFM2.0 管理） | Intel 82562EM 10/100M |
| 以太网 2 | Intel 82540EM 千兆 10/100/1000M | 无第二路千兆网口 |
| 其余 CPU / 内存 / 显卡 / I/O/ 看门狗 / 监控 | 完全一致 | 完全一致 |
核心硬件架构与整机规格
1. 处理器与芯片组平台
- CPU：mPGA478 插槽 Intel Pentium4 FC-PGA2，FSB 400MHz，主频 1.3~2GHz，CPU 内置 256KB 二级缓存；配套 9.0 版本 VRM 供电模块。
- 北桥 Intel 82845 MCH（Brookdale），支持 DDR 内存、AGP 2X；南桥 ICH2 82801BA，集成 USB、IDE、LPC 总线、RTC、中断 / DMA 控制器。
- PCI 转 ITE8888 ISA 桥，ISA 总线驱动电流 64mA，兼容老式 ISA 采集卡。
- Super I/O：Winbond W83627HF，管理串口、并口、软驱、硬件监控、机箱开盖检测。
2. 内存系统
- 双 184pin DDR DIMM 插槽，支持 200MHz 无缓冲 DDR；
- 最大容量 2GB，单条 256/512/1024MB，2.5V 电压；
- BIOS 通过 SMBus 读取内存 SPD 自动识别型号与频率，附带完整 4GB 系统内存地址映射表。
3. 图形子系统
SiS305 独立显示芯片，板载 8/16MB 显存，AGP2X 接口，最高 1600×1200@85Hz CRT 输出；BIOS 可关闭板载显卡，释放内存供 PCI 独显使用，仅支持单显示输出。
4. 双以太网（DV 独有）
1. LAN1：Intel 82562EM 百兆，兼容 WFM2.0 远程设备管理；
2. LAN2：Intel 82540EM 千兆，支持 802.3x 流量控制、自动协商；
每路 RJ45 带双色链路 / 速率指示灯，文档完整标注灯态定义。
5. 存储控制器（ICH2 集成）
双通道 Ultra DMA 100 IDE（主 CN1、副 CN3），单通道最多挂载 2 块硬盘 / 光驱 / ZIP/LS120，支持 PIO3/4、UDMA33/66/100；IDE 引脚预留 DOM 固态盘供电；配套 34pin 标准软驱接口，兼容全规格软盘。
6. 完整 I/O 接口清单
- 串口：COM1/COM2 两路 16550 UART，标准 RS232，最高 115200 波特；
- 并口：IEEE1284 标准，支持 SPP/ECP/EPP，4KV 静电防护；
- USB1.1：双路插针，独立过流保护；
- PS/2 键鼠复合接口，配套 Y 型分线器，额外内置 5 针外部键盘插针；
- IrDA 红外传输插针；
- AC’97 音频扩展插针（选配子卡实现输入输出）；
- 三路 CPU / 机箱风扇测速插座；
- 外置温度传感器、机箱开盖检测插针；
- 20 针前置面板插针（电源灯、硬盘灯、复位、机箱喇叭、ATX 开关机）。
7. 工控专用核心功能
（1）两级可编程看门狗 WDT
- 计时档位：1~255 秒 或 1~255 分钟可选；
- 两级保护逻辑：超时先触发 NMI 非屏蔽中断，无喂狗则整机硬件复位；寄存器可读取复位源，区分看门狗重启与正常上电；
- 提供 8086 汇编底层配置示例代码，配套 DOS/Windows 测试工具。
（2）SMBus 系统硬件监控
基于 I2C 总线，实时监测：各路电源电压、CPU / 机箱温度、三路风扇转速、机箱开盖事件；开盖信号断电可锁存，需软件清除告警。
（3）复位双机制
- 硬复位：切断全部外设时钟，整机完全重启；
- 软复位：仅重置 CPU 内核，硬盘 / 网卡等外设保持运行；
复位来源：面板复位按键、CTRL+ALT+DEL、看门狗、ICH2 寄存器指令。
8. 电气、环境、机械参数
1.功耗：P4 2.4GHz+1GB 满载整机约 85.72W（不含外设）；
2.环境：工作 0~60℃，存储 - 40~85℃；湿度 5%~95% 无凝露；
振动 / 冲击：工作 0.5Grms、3G 峰值；运输 6Grms、30G 峰值；
3.尺寸：全长 PICMG 标准 338mm × 122mm；
4.供电：兼容 AT/ATX 电源，支持网络唤醒 WOL、Modem 振铃开机。

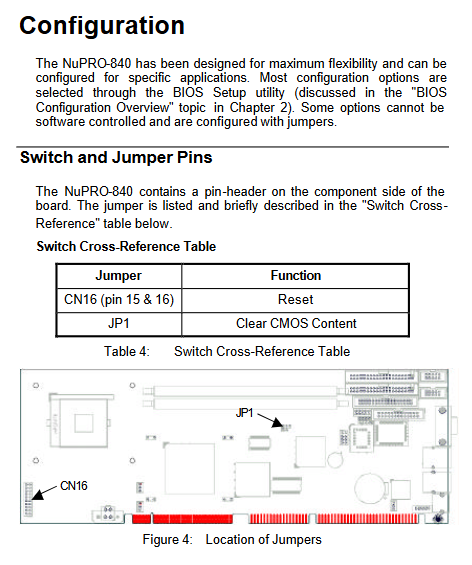

跳线与硬件配置
整机仅 1 组核心跳线 JP1：清除 CMOS（2-3 短接 2 秒清空 BIOS 设置，1-2 为正常模式）；
其余全部功能（串口模式、显存大小、启动项、中断分配）均在 Award Phoenix BIOS 内软件配置；
文档附带全主板连接器点位图，标注 CN1~CN33 全部插针物理位置。
BIOS 设置概要
Phoenix Award PnP Flash BIOS（512KB 固件 Hub），开机按 Del 进入设置菜单，核心功能：
1. 标准 CMOS：系统时间、硬盘自动识别、启动顺序；
2. 芯片组设置：DDR 时序、AGP 显存分配、硬件监控阈值；
3. 集成外设：IDE / 串口 / 并口 / USB / 网口开关；
4. 电源管理：多级休眠、WOL 远程开机、风扇温控；
5. PnP 资源：IRQ/DMA 手动分配，解决 ISA 卡冲突；
6. 启动功能：PXE 网络无盘启动、开机密码、病毒防护；
完整 I/O 地址映射表附于手册，罗列所有板载外设标准端口。

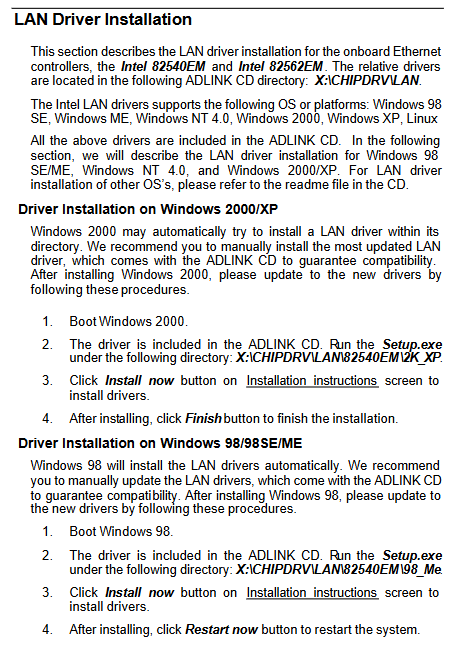

全套驱动分步安装
配套驱动光盘支持 Windows 95/98/ME/NT4.0/2000/XP，分三类驱动完整安装流程：
1.Intel 845 芯片组 INF 驱动：修复 PCI/AGP 资源，必须最先安装，提供一键 Setup 程序；
2.SiS305 显卡驱动：分 9X/NT/2000/XP 独立安装包，NT4 需预先打 SP4 补丁；提示多 PCI 显卡共存易蓝屏，建议停用板载显卡；
3.双网卡驱动（82562/82540）：Win 各版本手动更新步骤，NT 需制作驱动软盘，配套网卡诊断工具，支持环路测试、速率检测。
看门狗开发指南
1. 硬件架构寄存器说明、两级超时逻辑；
2. 底层汇编配置源码示例，展示 15 秒超时复位完整流程；
3. 配套跨平台测试程序，可直接嵌入工控监控软件实现死机自动重启。
全部连接器引脚定义
完整罗列主板所有插针引脚信号，包含：VGA、RJ45 千兆 / 百兆网口、PS/2 键鼠、双串口、并口、IDE、软驱、USB、AC97、SMBus、红外、风扇、温度传感器、前置面板 20 针、机箱开盖插针等全部接口电气定义，并配套 LED 指示灯状态说明。
