ADLINK NuPRO-770 系列全长工业单板计算机
时间: 2026-07-17浏览次数：
ADLINK NuPRO-770 系列全长工业单板计算机
ADLINK NuPRO-770 系列全长工业单板计算机
NuPRO-770 与 NuPRO-771 核心型号差异
两款为同一块 PCB，仅板载网卡有无区分，其余硬件完全一致：
| 参数 | NuPRO-770 | NuPRO-771 |
| 处理器 | Socket370 Celeron/Pentium III FC-PGA | 完全相同 |
| 芯片组 | Intel i82810 集成显卡 | 完全相同 |
| 内存 | 双 168pin DIMM，最大 512MB PC100 SDRAM | 完全相同 |
| 显示 | 板载 i810 VGA，共享 1~11MB 内存显存 | 完全相同 |
| 网卡 | Intel 82559 10/100M，支持 WOL 远程唤醒 | 无内置网口 |
| Super IO | Winbond W83627HF（自带硬件监控） | 完全相同 |
| 串口 | COM1 固定 RS232；COM2 跳线切换 RS232/422/485 | 完全相同 |
| 存储 | 双 Ultra DMA66 IDE、软驱、DOM 固态盘供电 | 完全相同 |
| 扩展 | ISA 高驱动 64mA、PCI 2.1 总线 | 完全相同 |
| 辅助 | 可编程看门狗、机箱开盖检测、风扇 / 电压 / 温度监控 | 完全相同 |
| 尺寸 | 全长工控板 338mm × 122mm | 完全相同 |
硬件整体规格与工控特色功能
1. 处理器与总线
- Socket370 FC-PGA 插槽，支持赛扬、奔腾 III；前端总线 66/100MHz，CPU 内置二级缓存；
- 北桥 i82810 集成 2D/3D 显卡，230MHz RAMDAC，最高 1600×1200@85Hz CRT 输出；显存动态共享系统内存 1~11MB；
- 南桥配套 512KB Award 固件 Hub BIOS，支持即插即用、DMI 硬件信息读取、病毒防护；
- ISA 总线驱动电流达 64mA，适配老式大负载 ISA 采集卡；PCI 2.1 兼容。
2. 内存系统
双 168pin 无缓冲 PC100 SDRAM DIMM 插槽，单条 32/64/128/256MB，整机上限 512MB；通过 JP4/JP5 跳线设置 CPU / 内存运行频率（66/100MHz / 自动识别）。
3. 存储子系统
1. 双通道 Ultra DMA66 IDE（主 / 副），最多挂载 4 块 IDE 设备（硬盘、光驱、ZIP、LS120）；IDE 引脚带 + 5V 供电，直插 DOM 电子盘无需外接电源；
2. 单软驱接口，兼容全规格 360KB~2.88MB 软盘；
4. I/O 通信接口
1. 串口：COM1 固定 RS232；COM2 通过 JP1/JP2/JP3 三组跳线切换 RS232/422/485，全接口 2KV 静电防护；
2. 并口：SPP/ECP/EPP 三模式，4KV ESD 防护；
3. USB1.1 双插针，独立过流保护；
4. IrDA 红外接口，支持红外数据传输；
5. PS/2 键鼠，额外内置 5 针键盘插针；
6. 网口（仅 770）：Intel 82559 百兆 PCI 网卡，支持 802.3x 流控、自动协商、Magic Packet 远程开机，可选 Alert On LAN 硬件事件远程告警。
5. 工控专用硬件模块
（1）可编程看门狗 WDT
- 配置端口 0x2E/0x2F，计时范围 0~255 秒 / 0~255 分钟双模式；
- 触发喂狗条件：键盘操作、软件写入寄存器；超时自动整机硬件复位；
- 提供 DOS、Win9x、NT、2000 底层调用函数、测试程序与源码，适配各类工控程序自动保活。
（2）系统硬件监控（集成 W83627HF）
实时采集：CPU 核心电压、3.3V/5V/12V 系统电压、CPU 风扇转速、外置系统温度、机箱开盖状态；配套 Windows 可视化 Hardware Doctor 工具，超限弹窗 + 蜂鸣告警，防止过热、过压烧毁硬件。
（3）电源管理
兼容 AT/ATX 双电源；支持 Modem 振铃开机、WOL 网络开机、多级休眠节能，Windows 可软关机；电源缓启电路适配工控机箱热插拔场景。
6. 电气与环境参数
- 工作温度：0~55℃；存储 - 20~80℃；湿度 5%~95% 无凝露；
- 满载功耗参考（仅 CPU + 内存，不含外设 / 风扇）：赛扬 533 约 6.8A@5V，奔腾 III 500 约 4.7A@5V；
- 外形：全长工业标准尺寸 338×122mm，单槽 4HP 宽度。
硬件安装、跳线、连接器引脚
1. CPU & 内存安装规范
CPU 对齐插槽缺口锁紧，必须搭配完整散热器保证贴合，防止过热死机；DIMM 内存垂直插入卡扣固定，更换 CPU 后需重新匹配频率跳线 JP4/JP5。
2. 5 组核心跳线功能
1. JP1/JP2/JP3：COM2 通信协议切换（232 默认 / 422/485）；
2. JP4/JP5：CPU 前端总线、SDRAM 频率设置（66/100MHz / 自动检测）；
3. JP6：机箱开盖传感器插针，短接 = 机箱闭合，断开 = 开盖告警。

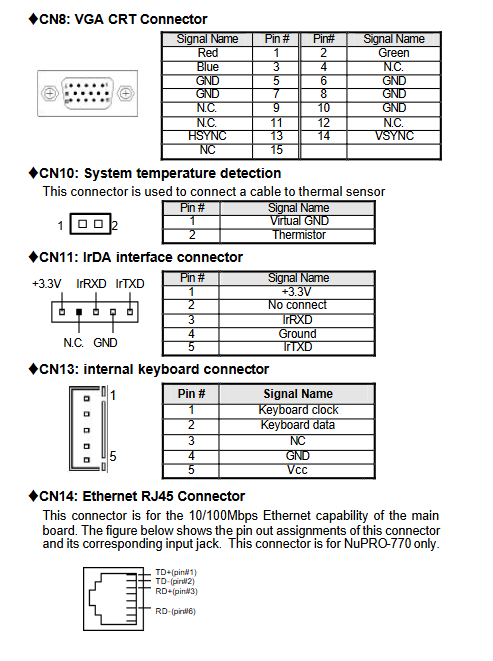

3. 全部板载连接器完整定义
文档附带 PCB 布局图、机械尺寸图，全部插针信号、用途、引脚编号完整列出，核心接口包括：
- CN1/CN4：主 / 副 Ultra DMA66 IDE；CN2：软驱；
- CN5 (COM2)/CN6 (COM1) 双串口；CN3 并口；CN7 USB；CN8 VGA；
- CN10 外置温度传感器、CN11 红外 IrDA；
- CN14 RJ45 网口（770 专属）、CN16/17 PS2 键鼠；
- CN15 20 针多功能面板插针：电源灯、硬盘灯、复位、机箱喇叭、ATX 开关机、键盘锁；
- FN1 3 针 CPU 测速风扇插座；LAN 链路 / 速率双色状态 LED。
BIOS 配置说明
采用 Award 512KB Flash BIOS，核心特性：
1. PnP 即插即用、DMI 硬件信息读取、开机病毒防护；
2. 完整电源管理（休眠、远程开机、风扇控制）；
3. IDE 硬盘自动识别、显示输出设置、IRQ/DMA 资源分配；
4. 详细 BIOS 参数手册存配套光盘 NuPRO770\_BIOS.PDF，手册正文仅概述核心功能。
驱动安装全章节
1. Intel i810 芯片组 + 集成显卡驱动
支持 Win95/98/2000/NT4.0（NT 需 SP4 以上补丁），分两步安装：
1. 芯片组 INF 配置驱动，修复 PCI/AGP 资源；
2. 集成 VGA 显卡驱动，开启硬件 3D 加速、多分辨率适配工业液晶屏；
提供光盘路径、一键 Setup 安装流程与重启校验步骤。

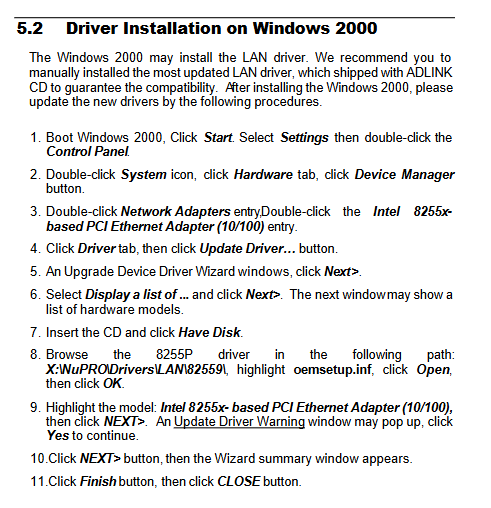

2. Intel 82559 网卡驱动（仅 NuPRO-770）
兼容系统：Win95/98/2000/NT、Novell NetWare、Linux、DOS、OS/2；
分系统分步安装指南，NT 系统需先制作驱动软盘；配套网卡诊断工具，可检测链路、速率、MAC 地址、环路测试。
看门狗定时器开发指南
1. 寄存器配置逻辑、超时复位机制；
2. 跨平台调用接口：DOS Turbo C 源码、Win9x 动态库、NT 驱动库；
3. 测试工具：DOS 下 test.exe、NT 专用 test627.exe，输入秒数即可模拟死机复位测试。
Hardware Doctor 监控工具
基于 W83627HF 监控芯片，Windows 平台可视化软件：
1. 监控项：各路电压、CPU / 系统温度、风扇转速、机箱开盖；
2. 自定义阈值：上下限报警、连续故障过滤、蜂鸣提醒；
3. 后台驻留托盘程序，超温 / 过压自动弹窗预警，保护工控设备长期稳定运行；安装程序存光盘 HWDoctor 目录。
