ADLINK NuPRO-595 系列半长 Socket7 工业主板
时间: 2026-07-17浏览次数：
ADLINK NuPRO-595 系列半长 Socket7 工业主板NuPRO-595/596 产品核心差异对比两款均为 185122mm 半长 ISA 工业板
ADLINK NuPRO-595 系列半长 Socket7 工业主板
NuPRO-595/596 产品核心差异对比
两款均为 185×122mm 半长 ISA 工业板，Socket7 架构、Intel 430TX 芯片组，核心区别仅网口：
| 参数 | NuPRO-595 | NuPRO-596 |
| 处理器 | Pentium MMX、低功耗 Pentium、AMD K6-2/K6-3、Cyrix MII | 同 595 |
| 芯片组 | Intel 82430TX 北桥 + 82371EB 南桥 | 完全一致 |
| 缓存 | 板载 512KB 二级缓存 | 完全一致 |
| 内存 | 单 168pin SDRAM DIMM，最大 128MB | 完全一致 |
| 显示 | C&T 69000，支持 CRT+LCD 双显 | 完全一致 |
| 串口 | COM1 RS232，COM2 可切 RS232/422/485 | 完全一致 |
| 看门狗 | 0~255 秒 / 分钟可编程 | 完全一致 |
| 硬件监控 | Winbond W83781D（电压 / 风扇 / 温度 / 机箱开盖检测） | 完全一致 |
| 存储 | Ultra DMA33 IDE、软驱、DOC 固态盘插槽 | 完全一致 |
| 网卡 | 板载 Intel 82559 10/100M，支持 WOL 远程唤醒 | 无板载网口 |
| I/O | 2 串口 + 1 并口 + USB1.0 | 完全一致 |
| 尺寸 / 供电 | 半长 ISA 板，支持 AT/ATX 电源 | 完全一致 |

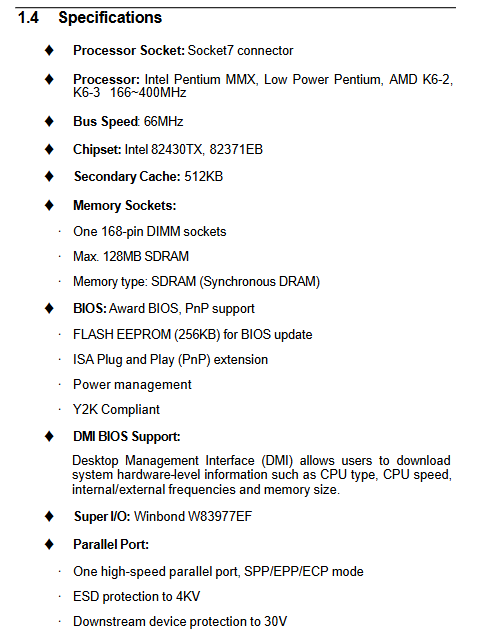

产品硬件规格与核心功能
1. 处理器与总线
- Socket7 插槽，CPU 主频 166~400MHz，66MHz 系统总线；支持低压嵌入式 Pentium、AMD K6 系列低功耗 CPU，适配无风扇工控场景。
- PCI+ISA 双总线架构，符合 PICMG 工业规范。
2. 存储能力
1. 内存：单槽 PC133 SDRAM，最大 128MB；
2. IDE：单路 Ultra DMA33 主 IDE，支持 2 块硬盘 / 光驱；
3. 软驱：兼容 360KB~2.88MB 全规格软盘；
4. DOC 插槽：板载 DiskOnChip 固态闪存座，地址 D800-DFFF，容量 2~144MB，可无盘启动工控机。
3. 图形显示（C&T 69000）
- 板载 2MB 显存，同时驱动 CRT 显示器 + LCD 液晶屏；
- CRT 最高 1280×1024 8bit；支持 DSTN/TFT 单色 / 彩色屏，12/18/24bit LVDS 面板；
- 独立 5V/3.3V 液晶屏供电跳线，适配不同工业屏。
4. 通信 I/O 接口
1. 串口：COM1 固定 RS232；COM2 通过 JP11/JP12/JP13 跳线切换 RS232/422/485，全接口 2KV ESD 防护；
2. 并口：SPP/ECP/EPP 三模式，4KV 静电防护；
3. USB 1.0：两路板载插针，独立过流保护；
4. PS/2 键鼠独立插针，额外外接键盘接口；
5. 网口（仅 595）：Intel 82559 PCI 百兆，IEEE802.3x 流控、自动协商、WOL 网络远程开机。
5. 工控特色硬件模块
1.可编程看门狗 WDT
时基可选秒 / 分钟，范围 0~255，超时自动整机复位；提供 8086 汇编配置示例代码，可通过键鼠喂狗复位定时器。
2.全硬件监控 W83781D
实时采集 CPU 电压、主板 3.3V/5V/12V/-12V、CPU / 机箱风扇转速、CPU 温度、外接系统温度；带机箱开盖报警检测。
3. 电源管理
AT/ATX 双供电兼容；支持 Modem 振铃开机、WOL 远程开机、BIOS 多级休眠（Doze/Standby/Suspend）、CPU 降频节能。
4. 基础板载外设
蜂鸣器、硬件复位、电源指示灯、硬盘读写灯、CPU 风扇温控插座。
6. 环境与电气参数
- 工作温度：0~60℃；湿度 5%~95% 无凝露；
- 满载功耗（K6-3 400MHz）：+5V 11.8A，+12V 50mA，-12V 30mA；
硬件安装（CPU / 内存 / 跳线 / 接口定义）
CPU 与内存安装步骤
1. CPU：Socket7 拨杆抬起对准缺口装入，锁紧后必须匹配 JP7 倍频、JP9 核心电压跳线，搭配散热器避免过热死机；
2. 内存：单 168pin DIMM 插槽，支持 16/32/64/128MB SDRAM，插入卡扣固定。
全部跳线功能（核心配置开关）
1. JP7：CPU 倍频跳线，匹配 Pentium/AMD/Cyrix 不同主频；
2. JP9：CPU 核心电压（1.9V~2.8V 多档位）；
3. JP4/JP5：CPU IO 电压 2.5V/3.3V 切换；
4. JP1：LCD 屏供电 3.3V/5V 选择；
5. JP2：清除 CMOS（短接 1-2 清空 BIOS 设置，2-3 正常运行）；
6. JP11/JP12/JP13：COM2 串口协议切换（232/422/485）；
7. JP6：外接系统温度传感器；
8. JP8：机箱开盖检测传感器插针。
全部板载连接器完整引脚定义
包含主板布局图纸、所有插针引脚信号：
- CN4 多功能插针：电源开关、复位、电源 LED、硬盘 LED、机箱喇叭、键盘锁；
- CN5 50pin LVDS 液晶屏接口：兼容各类 TFT/DSTN 屏；
- IDE、软驱、VGA、RJ45 网口、双串口、并口、PS2 键鼠、USB、CPU 风扇、ATX 电源插针；
配套 LED 状态说明：绿灯链路、黄灯数据闪烁区分 10/100M 网速。
Award BIOS 完整设置手册
按下 Del 进入 BIOS 主菜单，所有工控专用参数详解：

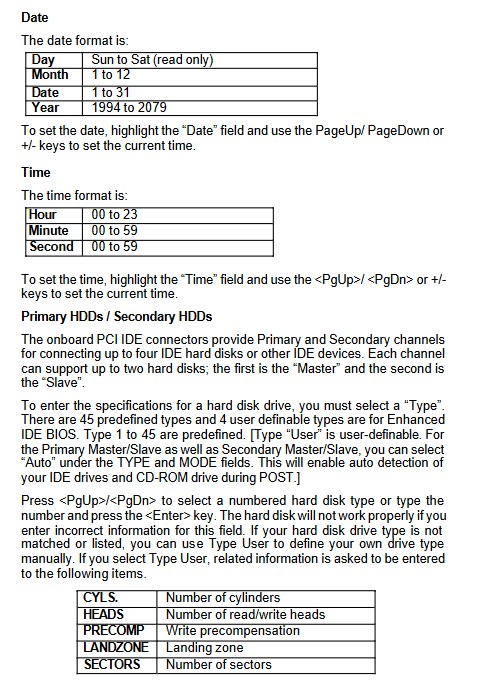

1.标准 CMOS 设置
系统时间、IDE 硬盘自动识别、软驱类型、显示输出（仅 CRT / 仅 LCD / 双显）、开机错误停机策略。
2.BIOS 功能设置
病毒防护、CPU 内外缓存开关、开机自检速度、启动顺序（软盘 / 硬盘 / 网络 / SCSI）、数字锁定、A20 地址线、开机密码、PXE 网络启动开关。
3.芯片组设置
SDRAM 时序、内存洞、Spread 频谱（EMI 测试）、CPU 过温预警、机箱开盖蜂鸣告警、各路电压实时只读监控。
4.电源管理 PM
APM 节能、视频关闭策略、多级休眠定时、CPU 休眠降速、WOL/Modem 远程开机、风扇休眠停转、硬件唤醒中断配置，支持 16 种工业液晶屏类型选择。
5.PNP/PCI 配置
即插即用开关、IRQ/DMA 资源手动分配，适配老式 ISA 工控卡无冲突。
6.集成外设
IDE PIO/UDMA 模式、串口并口模式、USB 键盘、板载 VGA / 网卡使能开关。
7. 辅助功能：管理员 / 用户双密码、载入出厂 / 最优默认、硬盘自动检测、保存 / 放弃退出 BIOS。
驱动安装Intel PIIX Bus Master IDE 驱动（仅 Win95）
安装前提与分步流程，删除实模式 IDE 驱动、安装文件路径、故障处理，提升硬盘 DMA 传输速度。
C&T 69000 显卡驱动（Win95/98/NT4.0）
各系统控制面板安装步骤，NT 需预先安装 SP5 补丁，适配 LCD 工业显示输出。
Intel 82559 百兆网卡驱动（仅 NuPRO-595）
1. 支持系统：Win95/98/NT、NetWare、SCO Unix、Linux、DOS 分组驱动；
2. 配套诊断工具：自动检测网卡、查看 MAC / 速率、环路测试、批量安装驱动；
3. 硬件特性：总线主控、全双工、Magic Packet 远程唤醒。
Hardware Doctor 硬件监控工具
Windows 平台监控软件，搭配 W83781D 芯片：
1. 监控项目：Vcore、3.3V/5V/±12V 电压、三路风扇转速、CPU / 系统温度、机箱开盖；
2. 功能：上下限阈值自定义、超限弹窗 + 蜂鸣报警、故障计数过滤、参数保存 / 恢复默认；
3. 运行机制：后台驻留托盘程序，仅 3 针测速风扇支持转速读取，温度超阈值主动预警保护 CPU。
