ADLINK cPCI-6840 系列 6U CompactPCI 单板计算机
时间: 2026-07-17浏览次数：
ADLINK cPCI-6840 系列 6U CompactPCI 单板计算机
ADLINK cPCI-6840 系列 6U CompactPCI 单板计算机
产品系列组成与形态区分
1. 两款主板 SBC 核心差异
| 型号 | 面板外设 | PMC 插槽 | 2.5 寸硬盘位 |
| cPCI-6840 | 无前置 VGA/PS2 键鼠 | 上下双 PMC（PMC1+PMC2） | PMC1 位置可装硬盘 |
| cPCI-6840V | 前置 DB15 VGA+PS2 键鼠 | 仅上 PMC2 插槽 | 下方无空间安装硬盘 |
2. 三款配套 RTM 后过渡模块（6U 后置 IO 板）
1.cPCI-R6840：后置 DVI、外置 SCSI 接口，适配 SCSI PMC 卡；
2.cPCI-R6841：后置 PS2 键鼠、内置 2.5 寸硬盘仓；
3.cPCI-R6841P：带 PIM 扩展插槽，用于电信 PMC 后置 IO 扩展。
3. 标准规格外形
- 规格：标准 6U CompactPCI，4HP（20.32mm）单槽宽度；主板尺寸 233.35×160mm，RTM 233.35×80mm。
核心硬件规格（产品介绍章节）
1. 处理器与芯片组
- CPU：Intel Pentium M / Celeron M，主频 1.3~2.0GHz，1MB L2 缓存，400MHz 前端总线；支持 LV/ULV 低电压版本（OEM 专属）。
- 北桥：Intel 855GME（集成 3D 显卡，共享最高 32MB 显存，支持 VGA/LVDS 双显）；
- 南桥：Intel 6300ESB，集成看门狗、双 PCI 总线、多存储接口；
- PCI 桥：PLX PCI-6540 通用三模式桥，支持透明 / 非透明模式，可做**系统槽 / 外设槽**，支持 PICMG2.1 热插拔，外设槽支持带电插拔。
2. 内存
双 200pin SO-DIMM 插槽，PC2700 DDR333 ECC 内存，最大总容量 2GB。
3. 总线与扩展能力
1. CompactPCI 总线：64bit/66MHz，向下兼容 32/64bit 33MHz；
2. PMC 扩展：最多 2 个 64bit/66MHz PMC 插槽，上层 PMC2 支持后置 J24 IO（PICMG2.3）；
3. 存储接口：
- 板载主 Ultra ATA100 IDE（接 2.5 寸硬盘）；
- 次级 IDE、双 SATA 150MB/s 路由至 RTM；
- RTM 搭载 CF 卡插槽（IDE 兼容）；
4. 网口（3 路千兆 10/100/1000Mbps）：
- LAN1/LAN2：Intel 82546GB 双千兆，64bit PCI，走 PICMG2.16 分组交换背板 / 后置 RTM；
- LAN3：Intel 82541PI，32bit PCI，前置 RJ45 管理网口，BIOS 可开关。
4. IO 外设全集
- 显示：前置 VGA（仅 6840V）、后置 VGA/DVI/LVDS；
- 串口：COM1 前置 RJ45，COM2 后置 RTM RJ45，标准 RS232 DTE；
- USB2.0：前置 2 口、后置 RTM 2 口，单口 0.5A 过流保护；
- 键鼠：6840V 前置 PS2，全系支持后置 PS2；
- 系统指示灯（前置）：硬盘红、电源绿、热插拔蓝、看门狗黄；前置复位按键。
5. 环境与电气参数
1.温湿度
- 工作：0~55℃（强制风冷 50CFM）；存储 - 20~80℃；5%~95% 无凝露；
2.振动冲击
- 工作 0.5Grms（带硬盘）；非工作 1.88Grms；冲击 15G 峰值；
3.功耗：1.6G CPU+512MB+20GB 硬盘满载＞61.2W；
4.供电：CompactPCI 标准 + 5V/+3.3V/+12V/-12V；电源斜坡电路满足热插拔规范，电压低于阈值自动复位。
6. 管理硬件
- BMC 基板管理控制器 ATMEGA128L，兼容 IPMI v1.5、PICMG2.9 系统管理总线；
- W83627HG 硬件监控芯片：采集板载电压、温度，超阈值自动停机保护；
- CR2032 纽扣电池独立供电 RTC 与 BIOS 配置存储。
跳线、开关与全部接口引脚定义

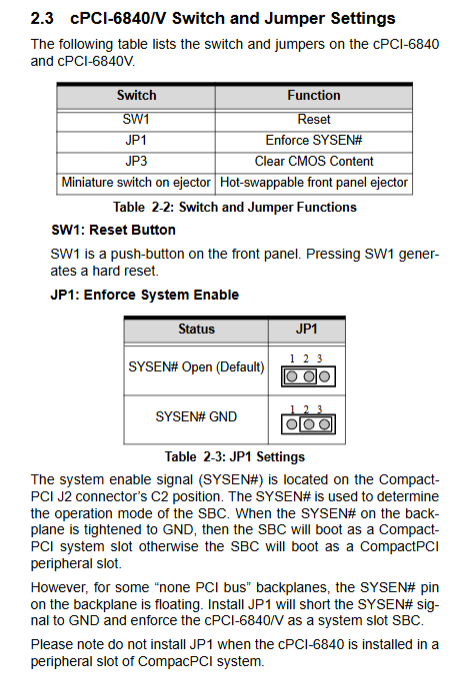

1.主板跳线功能
- JP1：强制 SYSEN# 接地，强制作为系统槽（外设槽禁止短接）；
- JP3：清除 CMOS RTC 与 BIOS 配置；
- SW1：前置硬件复位按钮；
- 下弹出器微型开关：控制热插拔上电、ENUM 在位信号上报。

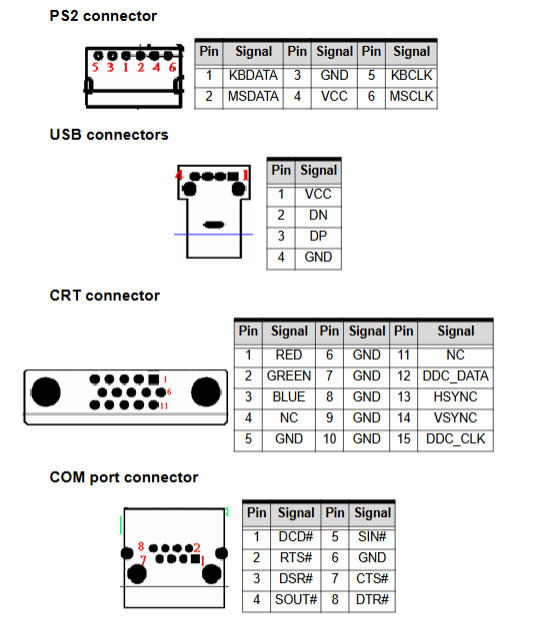

2.全接口引脚完整定义
包含前置 VGA/PS2/RJ45 网口 / RJ45 串口 / USB、CompactPCI J1/J2/J3/J5 背板连接器、PMC 插槽、44pin IDE；
3.RTM 侧开关跳线
- LAN 拨码：切换千兆网接 PICMG2.16 背板 / 后置 RJ45（不可同时启用）；
- SW5：开关后置 VGA 输出；
- CF 主从跳线：设置 CompactFlash 为主 / 从 IDE 设备；
4. 配套图纸：主板正反面、RTM 实物布局、各类连接器引脚示意图。
整机硬件安装流程
分步完整安装指引，全部操作要求防静电手环 / 工作台：
1. CPU 与散热片装配；
2. SO-DIMM 内存安装；
3. 主板 2.5 寸 IDE 硬盘安装（区分 6840/6840V 两种固定结构）；
4. RTM 侧硬盘、CF 卡装配；
5. PMC 子卡安装（硬盘占用 PMC1 时无法使用下层扩展）；
6. RTM 后过渡模块对接（必须匹配对应主板型号，混用会损坏硬件）；
7. CompactPCI 机箱整机插入、热插拔上电校验（蓝色热插拔灯熄灭代表在位就绪）。
Windows 驱动安装（Win2000/XP/2003 Server）
标准安装顺序：芯片组驱动→VGA 显卡驱动→三块千兆网卡驱动；
1. 芯片组：Intel INF 安装工具，安装后重启；
2. 集成显卡：855GME 显示驱动程序包；
3. 网卡：Intel PROSet 工具适配 82546GB/82541PI；
4. 补充：Linux、VxWorks BSP 需联系凌华技术支持获取。
系统工具（看门狗 WDT + PXE 网络启动）
1. 双级看门狗定时器（集成 6300ESB 南桥）
- 精度：1μs ~ 10 分钟可调，35 位减法计数器；
- 两级机制：第一级超时触发中断，未喂狗则第二级输出硬件复位信号 WDT\_TOUT#；
- 两种模式：看门狗双级模式、自由单级翻转模式；
- 配套：前置黄色 WDT 运行指示灯，提供 DOS 测试工具 HRWDT.EXE，附寄存器读写解锁流程、编程步骤。
2. PXE 预启动执行环境
支持通过千兆网远程引导系统，部署要求 DHCP+TFTP+PXE 服务器，手册给出环境搭建步骤与配套工具路径。
IPMI v1.5 智能平台管理完整指南
基于板载 BMC 控制器，用于远程监控、远程开关机、故障告警，是电信高可用核心功能：
1. 标准 IPMI 支持命令集：设备 ID、自检测、看门狗控制、传感器读取、FRU 硬件信息、事件告警；
2. OEM 扩展专用指令：固件版本读取、远程开关机、SMBus 开关、故障调试变量读取、IPMB 地址重扫描；
3. IPMB 地址映射、板载传感器清单（3.3V/5V/12V 电压、系统温度、BMC 看门狗）；
4. 已知局限：BMC 无独立 RTC，上电时间戳清零；传感器 SDR 闪存只读；
5. 配套参考标准：IPMI v1.5、PICMG2.9 规范文档。
安全操作规范
1. 安装维护必须防静电；禁止堵塞机箱散热风道；
2. 锂电池更换风险提示（错配电池有爆炸风险）；
3. 进水、线缆损坏、硬件变形必须交由专业维修人员，禁止自行开盖；
4. 仅使用规格内供电，远离潮湿、热源、液体。
