Foxboro 43AP 系列气动指示控制器（PSS 3-1B3 A）
时间: 2026-07-17浏览次数：

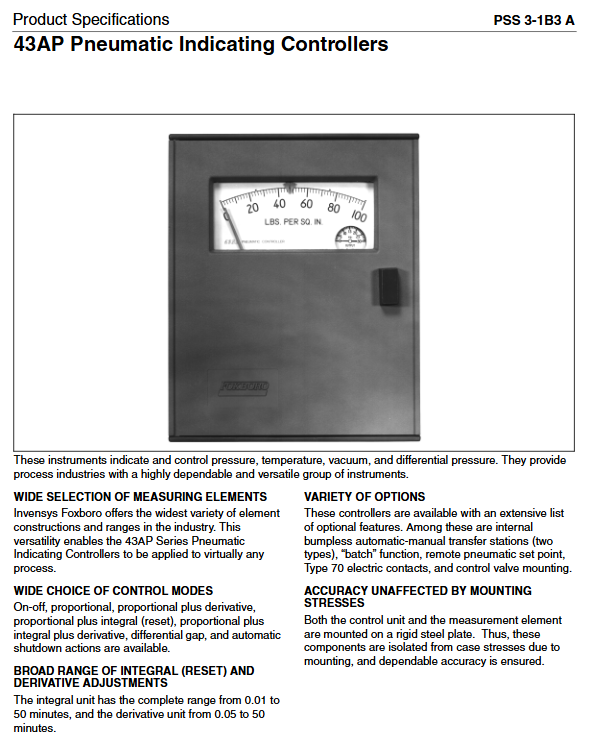

Foxboro 43AP 系列气动指示控制器（PSS 3-1B3 A）
Foxboro 43AP 系列气动指示控制器（PSS 3-1B3 A）
产品基础定位与核心用途
43AP 是气动指示型过程控制器，适用于流程工业，可测量、显示并闭环控制**压力、真空、差压、温度**四大类工艺变量，依靠气动信号输出驱动调节阀，具备极高可靠性与通用性，几乎适配全品类工业工艺场景。
核心产品优势
1.测量精度不受安装应力干扰
控制单元与测量元件统一固定在刚性钢板上，隔绝柜体安装形变带来的应力，保证测量与控制精度稳定。
2.失气 / 失压不丢失过程显示
供气压力丢失、气源故障时，工艺变量指针仍保持当前测量值，不会归零，便于故障判断。
3. 全天候防护壳体
玻纤增强聚酯外壳、带防碎聚碳酸酯观察窗密封门，防护等级 IEC IP53、NEMA Type 3，耐户外、粉尘、轻度淋雨环境。
4.安装形式高度灵活
支持面板嵌入式、墙面表面安装、DN50/2 英寸垂直管道、管道支架（Yoke）四种安装方案。
5.控制算法与参数调节范围极宽
完整覆盖开关、P、PD、PI、PID、微分间隙、自动停机全部控制模式；积分（复位）0.01~50min、微分 0.05~50min 可调。
6.丰富可选配置
内置无扰自动 / 手动切换、批量防超调功能、远程气动设定、电气报警触点、阀门直装等数十种选配。
控制功能规格
1. 全部控制模式
- 两位式（On-off）、纯比例 P（4~400% 比例带）
- 比例 + 微分 PD、比例 + 积分 PI、完整 PID
- 微分间隙控制（A7 代码，间隙 1~100%）、自动停机保护（A8 代码）
2. 调节参数量程
- 积分（复位）：0.01～50 分钟 / 重复
- 微分：0.05～50 分钟
3. 输出信号标准（三选一，订货指定）
- 20~100 kPa；3~15 psi；0.2~1.0 bar/kg/cm²
4. 气动基础参数
- 标准工况耗气量：0.5 m³/h（0.3 cfm）
- 输出压力表量程：0~200kPa / 0~30psi / 0~2bar
- 气源标准：额定 140kPa（20psi），正常工作区间 115~155kPa（17~23psi），极限耐压 210kPa（30psi）
5. 显示与设定
- 测量指针、设定指针均为荧光红色；白底黑色刻度，扇形表盘有效长度 150mm（6 英寸）
- 设定旋钮内置柜门内，可选外部柜门设定旋钮（ESP 选配）
性能精度指标（基准工况 24±2℃、50% RH）
1.输入指针精度：合格测量元件可达量程 ±0.5%
2.输入→输出控制精度：随测量元件类型变化
3.重复性：量程 0.2%
4.死区：量程 0.1%
5.温度漂移：正常温区每 55℃变化，控制点最大偏移满量程 1%
6.气源压力漂移*：每 7kPa（1psi）气源波动，控制点偏移满量程 0.2%
运行环境工况
| 工况参数 | 基准条件 | 正常工作限值 | 极限工作限值 |
| 环境温度 | 24±2℃（75±3℉） | -30 ~ +80℃（-20~180℉） | -40 ~ +80℃（-40~180℉） |
| 相对湿度 | 50%±10% | 无上限 | 无上限 |
| 供气压力 | 140±1.4kPa（20±0.2psi） | 115~155kPa（17~23psi） | 最高 210kPa（30psi） |
全系列测量元件分类（三大类，多种材质 / 量程）
1. 差压元件 DE-A/DE-B（37 型膜片）
- DE-A：锌钴合金本体；DE-B：316 不锈钢
- 量程：5~50kPa（20~200inH₂O），最大静压 14MPa（2000psi）
- 支持零点抬高 / 压低（复合量程），仅支持管道安装（43AP-F）
2. 温度充液温包元件 TA 系列
- TA-1A：-130~+315℃，量程 25~330℃
- TA-2A/2B：-45~+315℃，窄量程适配低温段
- TA-3B：超高温 - 195~+760℃，量程 70~550℃
3. 压力元件 PB/PA/PC（波纹管、螺旋、膜片、高压重载螺旋）
- 绝对压力 PA：波纹管、双螺旋结构，316 不锈钢 / 青铜材质
- 通用压力 PB：螺旋、波纹管、50/75mm 膜片、重载高压螺旋（最高 200MPa/30000psi），材质含 316SS、K-Monel（抗硫化氢，符合 NACE 标准）、铜镍锰、黄铜
- 接收波纹管 PC：适配 20~100kPa（3~15psi）标准气动输入信号
4. 工艺接口规格
- ≤14MPa：R1/4 或 1/4 NPT 螺纹
- 14~70MPa：R1/2 或 1/2 NPT 螺纹
- ＞70MPa：9/16-18 Aminco 高压专用接头
- 气动气源 / 输出接口统一 1/4 NPT
物理机械规格
1.壳体材质：玻纤增强聚酯外壳；门体玻纤聚苯醚，防紫外线聚碳酸酯观察窗；灰色壳体、蓝色纹理门
2.重量：不含测量元件约 4.8kg（10.6lb）
3.铭牌：柜门内侧铝制标签，最多 72 字符位；可选不锈钢铭牌、外置客户标识牌

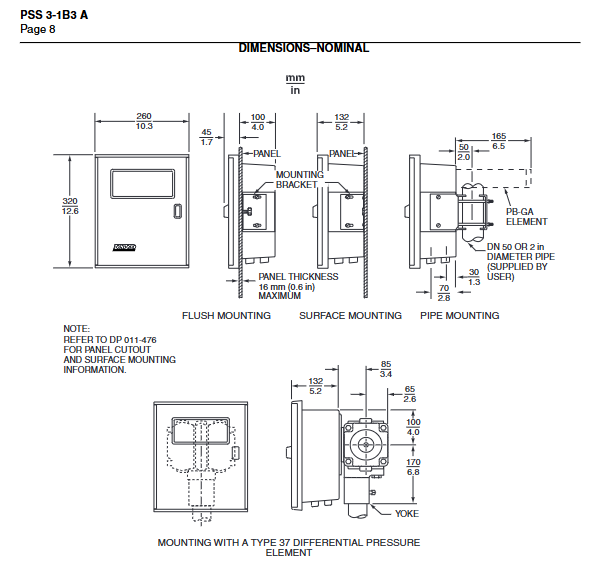

4.尺寸（单位 mm / 英寸）
- 面板嵌入：宽 260mm× 高 320mm，适配最大 16mm 厚面板
- 管道安装：适配 DN50（2 英寸）垂直管道，配套安装支架
- 支架 Yoke 安装：专为后置差压元件设计
5.四种安装方式
- P 型：面板嵌入式、墙面表面安装（-P 型号后缀）
- F 型：管道 / 支架现场安装（-F 型号后缀，适配高压、差压后置元件）
可选功能清单（AS 辅助规格代码）
1.无扰自动 / 手动切换（NCD 型号后缀）
内部平衡管路、调压阀、两位开关，两步操作实现无扰动切换；柜门必须打开才能操作，防止误切换，维修时可单独切手动保工艺。另有外置切换面板选配 SD 系列。
2.喷嘴密封手动开关：低成本简易手动控制方案。
3.远程气动设定（-P 后缀）：外部气源信号远程修改设定值，部分高压 / 绝对压力元件不可搭配。
4.批量控制 BATCH-H：间歇工艺专用，抑制积分超调，恢复控制时快速校正。
5.70 型电气报警触点 C-T/70：最多 5 组继电器，交直流触点 5A/120VAC，2A/240VAC，普通防爆区域可用。
6.控制阀直装 CVM：无后置元件机型可直接装配在 P50/P110 执行器阀体上。
7.内置气源处理 IAS：调压过滤减压阀 + 压力表，仅管道安装机型可用。
8.气密外壳 GTC：1/2NPT 排气口密封，适配洁净无腐蚀工艺气工况。
9.防篡改旋钮 TPK：拆除门旋钮，专用工具才能开门，防止参数私自修改。
10. 其他选配：玻璃耐磨观察窗、不锈钢铭牌、客户加长标识牌、外部积分反馈接口 ECRB 等。
型号编码规则（完整型号结构）
基础编码结构：`43AP - 安装类型 + 控制代码 + 输出规格 + 手自动切换代码 - 选配后缀 / 测量元件代码`
1. 43AP：基础型号，气动指示控制器
2. 安装：-P（面板 / 墙面）、-F（管道 / 支架）
3. 控制代码：A1 (P)、A2 (PD)、A3 (PI)、A4 (PID)、A7 (微分间隙)、A8 (自动停机)
4. 输出规格：5（20~100kPa）、2（3~15psi）、264（0.2~1.0kg/cm²）
5. 手自动切换：NCD = 内置无扰切换；无代码 = 无切换
6. 短横线后缀：-P 远程设定、BATCH-H 批量功能等
7. 斜杠后元件：/DE 差压、/PA 绝对压力、/PB 通用压力、/TA 温度、/PC 接收波纹管
示例：43AP-PA42N-P/PB-AA （面板 PI 控制、3-15psi 输出、内置无扰切换、远程设定、316 不锈钢螺旋压力元件）
