ADLINK cPCI-3720 系列 3U 低功耗 CompactPCI 单板计算机
ADLINK cPCI-3720 系列 3U 低功耗 CompactPCI 单板计算机
基础信息
ADLINK cPCI-3720 系列 3U CPCI 主控板配套用户手册，配套 RTM 后转接板 cPCI-R3720；老式移动奔腾 III / 赛扬低功耗平台，面向早期电信、工业控制 CompactPCI 机箱；
产品线型号区分（cPCI-3720 主板 4 款）
| 型号 | CPU | 槽位宽度 | 硬盘位 |
| cPCI-3720A/P72 | Pentium III 700MHz | 4HP（单槽） | 无内置 2.5 寸硬盘仓 |
| cPCI-3720A/C42 | Celeron 400MHz | 4HP（单槽） | 无内置 2.5 寸硬盘仓 |
| cPCI-3720B/P72 | Pentium III 700MHz | 8HP（双槽） | 带 2.5 寸 IDE 硬盘安装机构 |
| cPCI-3720B/C42 | Celeron 400MHz | 8HP（双槽） | 带 2.5 寸 IDE 硬盘安装机构 |
配套唯一 RTM：cPCI-R3720（4HP 后 IO 转接板，单独售卖，前后 IO 不可同时复用同一通道）
核心硬件平台规格
1. 处理器与芯片组
- CPU：BGA2 封装移动奔腾 III 700MHz（256KB 片上 L2 缓存）/ 移动赛扬 400MHz（128KB 缓存），FSB 100MHz，低电压低功耗设计；
- 北桥：Intel 440MX；南桥配套 Winbond W83977EF Super IO；PCI 桥 TI PCI2050，支持 7 路 PCI 主设备；
- BIOS：Award PnP 2Mb SPI 闪存，支持 DMI、远程串口控制台、PXE 网络启动、BIOS 写保护防病毒。
2. 内存与存储
- 内存：单 144pin SO-DIMM 插槽，最大 256MB PC10 3.3V 无缓冲 SDRAM；
- 存储方案：
1. 板载 IDE 通道，支持 2.5 寸超薄 IDE 硬盘（仅 8HP 双槽版带安装支架）；
2. 子卡拓展 CompactFlash Type II 存储卡（8MB~512MB）；
3. 外接软驱（34pin 插针）。
3. 总线标准
- 外形：标准 3U CompactPCI（100mm×160mm），符合 PICMG2.0 R3.0、PICMG2.1 R2.0 热插拔规范；
- CPCI 背板接口 J1（PCI 总线）、J2（后置 IO 拓展）；
- 原生热插拔电源斜坡电路，上电平缓无冲击，欠压自动整机复位。
IO 接口完整划分（前面板 + 后置 RTM）

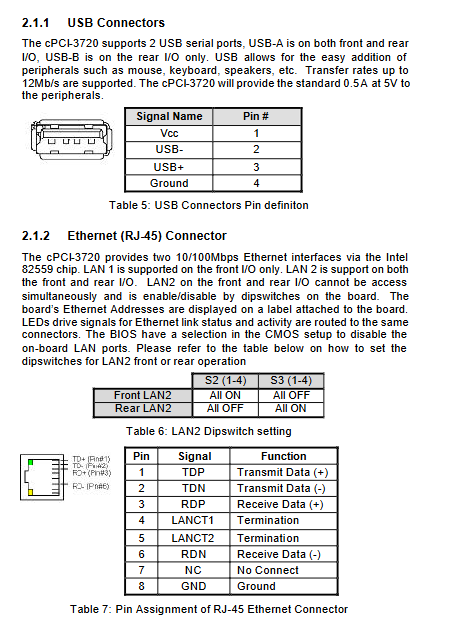

1. 网络（Intel 82559 双 10/100M）
- LAN1：仅前面板 RJ45；
- LAN2：拨码切换前 / 后置 RJ45，同一时间只能使用一端；
- 网口 LED：琥珀 = 100M，绿色常亮链路、闪烁数据传输；支持 WOL、PXE 远程启动。
2. 串口（双 16C550 UART）
- COM2：前面板 RJ45 接口，固定 RS232；
- COM1：仅 RTM 后置 DB9，RTM 跳线切换 RS232/422/485 / 自动 485+；
- 波特率最高 115200，完整 Modem 握手信号。
3. 通用外设 IO
1. USB1.1：前面板 USB-A、后置 RTM USB-B 两路，单口 500mA 过流保护；
2. PS/2 键鼠：前面板圆形 DIN，配套 Y 线同时接键盘鼠标；
3. 并口 LPT：后置 J2/RTM 引出，支持 SPP/EPP/ECP；
4. 可选音频：外接 DB-AC97 子板；
5. 8HP 版本额外引出 DB9 通用 GPIO（4 路数字 IO）。
4. RTM cPCI-R3720 专属拓展
4HP 后转接板，引出 COM1、第二网口、USB、PS/2、并口，自带软驱插针；**关键限制：同一功能前后 IO 不能同时接线，会烧毁硬件、失去保修**。
系统管理硬件功能
1. 看门狗定时器 WDT
- 计时档位：1~255 秒 / 1~255 分钟双模式；
- 触发机制：软件喂狗、键鼠移动自动重载计时；超时可选 NMI 中断或整机硬件复位；
- 提供汇编底层配置代码，配套 DOS/Windows 可直接调用函数库。
2. 硬件监控（W83L784R 芯片）
实时采集 CPU 温度、整机温度、3.3V/5V/12V 各路电压、CPU 风扇转速；配套 Hardware Doctor Windows 可视化监控工具，超阈值弹窗告警。
3. PXE 网络启动
双网卡支持 PXE 无盘远程引导，搭配 DHCP/TFTP 服务器可远程安装系统，BIOS 内开关控制。
4. CPCI 热插拔
符合 PICMG2.1 规范，机箱杠杆触发电源下电流程；蓝色 HS 灯就绪后才可拔卡；BIOS 可关闭热插拔释放中断资源。
环境、功耗与机械指标
1. 温震：工作 0~55℃；存储 - 20~80℃；运行振动 0.5Grms（带硬盘），无运行 1.88Grms；冲击 15G；
2. 功耗（PIII700 满载整机）：满载约 21.27W，轻载仅 8.46W；
3. 安规：CE、FCC B 类；
4. 尺寸：3U Eurocard，4HP/8HP 两种板宽。
硬件装配章节要点
1. CPU / 散热器：出厂预焊 BGA，现场禁止拆卸，损坏失效；
2. 内存：SO-DIMM 单向卡扣安装，控制高度避免插卡挤压；
3. 2.5 寸硬盘：仅 8HP 机型可装，限 9.5mm 超薄盘，配套专用铜柱与 44pin IDE 排线；
4. CF 卡、软驱、RTM 均有专属安装步骤，禁止混配不匹配转接板。
驱动安装说明
支持操作系统
Win95/98/NT4.0/2000、VxWorks 嵌入式系统，配套驱动光盘包含：
1. Intel 440MX 芯片组驱动；

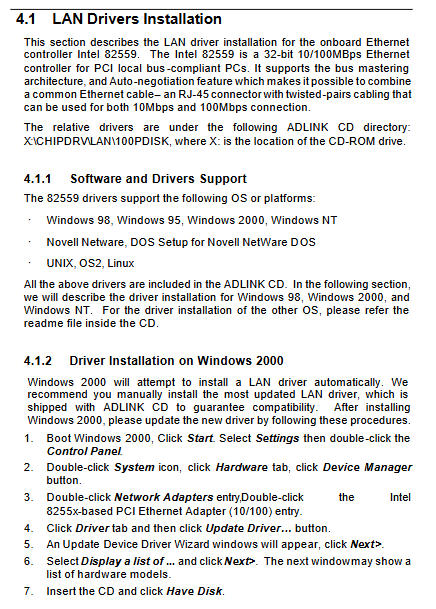

2. Intel 82559 网卡驱动（Win98/2000/NT/Netware/Linux 多平台分步教程）；
3. WDT 看门狗函数库；
4. Hardware 监控工具。
NT 系统需先制作驱动软盘再完成网络组件安装。
