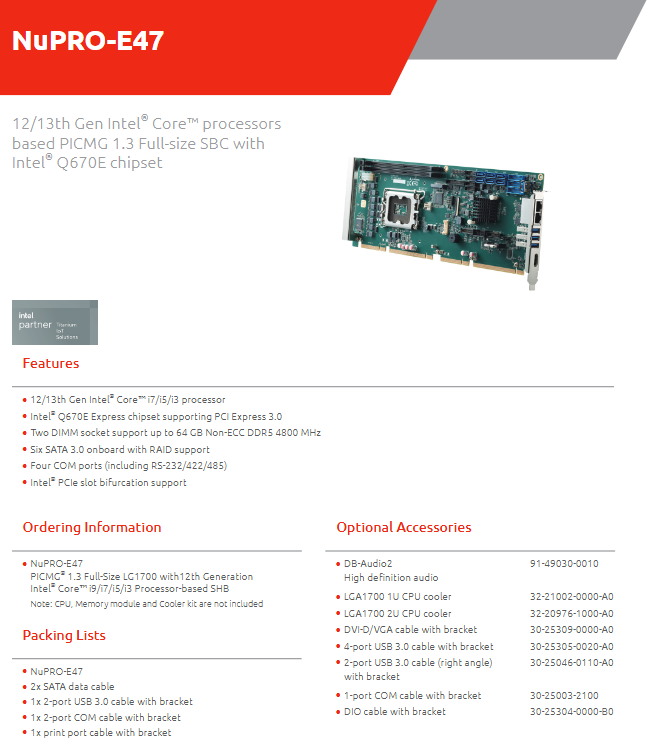

ADLINK NuPRO-E47，PICMG 1.3 全长工业 SHB 系统主机板
一、基础信息
1.产品型号：NuPRO-E47，PICMG 1.3 全长工业 SHB 系统主机板
2.产品定位：搭载 LGA1700 插槽 12 代（Alder Lake）/13 代（Raptor Lake）酷睿平台新一代全长工控主板，面向自动化、测试、军工 PICMG 标准机箱；
二、核心产品亮点
1.新一代平台：LGA1700，支持 12/13 代 i9/i7/i5/i3 / 奔腾 / 赛扬，覆盖 35W 低功耗 TE/T 与 65W 标准功耗处理器；
2.内存升级：双通道 DDR5 4800MHz，双 DIMM 插槽最大 64GB（对比前代 E43 DDR4 32GB 翻倍）；
3.存储扩容：6 路 SATA3.0+1 路 M.2 PCIe4. x4（228 M-key），硬件 RAID；
4.丰富工业 IO：4 路串口（含 2 路自动流控 RS485）、8 入 8 出数字 DIO、多代 USB 混合；
5.显示升级：后置 HDMI 支持 4K 输出，保留 VGA+DVI-D 双显示拓展；
6.拓展总线*：PCIe3.0 x16 支持通道拆分，向下兼容 4 路传统 PCI；
7.安全管理：TPM2.0、可编程长时看门狗、硬件整机监控、双千兆工业网。

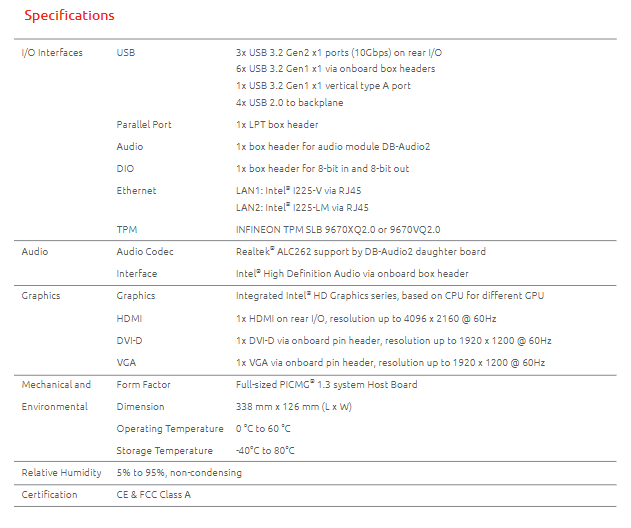

三、完整硬件规格分模块
（一）运算核心平台
1.CPU 插槽：LGA1700，支持 12/13 代全系列酷睿处理器，功率 35W 低功耗 TE/T、46/60/65W 标准功耗；
- 12 代：i9-12900E/TE、i7/i5/i3/G 系列；
- 13 代：i9-13900 全系列、i7/i5/i3 全型号；
不同 CPU 需对应版本 UEFI BIOS 支持。
2.芯片组：Intel Q670E Express，原生 PCIe 3.0，支持通道拆分；
3.BIOS：AMI UEFI，256Mbit SPI Flash；
4.内存：双通道 Non-ECC DDR5 4800MHz，双 DIMM，最大 64GB。
（二）系统管理功能
1.看门狗定时器：软件可编程，计时 1~65536 秒，超时自动系统复位；
2.硬件监控：实时采集 CPU 温度、整机温度、各路电压、CPU 风扇转速；
3.TPM2.0：英飞凌 SLB 9670XQ2.0 / 9670VQ2.0 加密安全模块（板载插针）。
（三）存储系统
1. 6 路板载 SATA 3.0，支持硬件 RAID 阵列；
2. M.2 M-Key 2280 插槽，直连 PCIe Gen4 x4 高速固态。
（四）IO 接口明细
1.串口 COM（4 路）
- 2 路标准 RS232（板载 2.0mm 插针）；
- 2 路 RS232/422/485，内置自动流向控制，适配工业总线。
2.USB 总线
- 后置面板：3×USB3.2 Gen2（10Gbps）；
- 板载插针：6×USB3.2 Gen1 + 1 个立式 A 型 USB3.2 Gen1；
- 背板拓展：4×USB2.0；
3.并行 LPT：1 路板载插针；
4.数字 DIO：8 路输入 + 8 路输出插针，工业数字控制；
5.音频：搭配 DB-Audio2 子板，Realtek ALC262 HD 音频，支持麦 / 线路输入输出；
6.显示输出（CPU 集成核显）
- 后置 HDMI：4096×2160@60Hz（4K）；
- 板载 VGA 插针：1920×1200@60Hz；
- 板载 DVI-D 插针：1920×1200@60Hz；
7.双千兆以太网
- LAN1：Intel I225-V；
- LAN2：Intel I225-LM；均为 PCIe x1 总线 RJ45 后置。
（五）背板拓展总线（PICMG1.3 标准）
1. PCIe x16 主通道，支持两种拆分模式：单 x16 / 拆分 2×PCIe x8；
2. 独立 1 路 PCIe x4 输出至背板；
3. 保留 4 路传统 32bit PCI 总线，兼容老旧工业采集卡。
（六）操作系统兼容
Windows 10 64bit、Windows 11 64bit、Ubuntu 20.04.06 Linux。
四、机械与环境规格
1. 形态：PICMG 1.3 全长 SHB 工控板；
2. 尺寸：338mm × 126mm；
3. 工作温度：0℃ ~ 60℃；存储 - 40℃ ~ 80℃；
4. 湿度：5%~95% 无凝露；
5. 认证：CE、FCC Class A 工业安规。
五、订购与配套物料
1. 基础型号
NuPRO-E47（裸板，不含 CPU、内存、散热器）
2. 标准装箱清单
NuPRO-E47 主板、2 根 SATA 线、2 口 USB3.0 挡板线、双串口挡板线、并口挡板线、配套驱动光盘。
3. 可选配件（带物料编码）
DB-Audio2 音频子板、LGA1700 1U/2U 散热器、DVI/VGA 挡板线、多路 USB 拓展排线、DIO 数字 IO 挡板线、单串口排线等。
