ADLINK NuPRO-E43 PICMG 1.3 全长系统主机板
一、基础信息
1.名称：NuPRO-E43 PICMG 1.3 全长系统主机板 (SHB) 规格书
2. 产品定位：基于 LGA1151 插槽 6/7 代英特尔酷睿平台 PICMG1.3 全长工控单板，面向自动化、测试测量、军工工控机箱系统

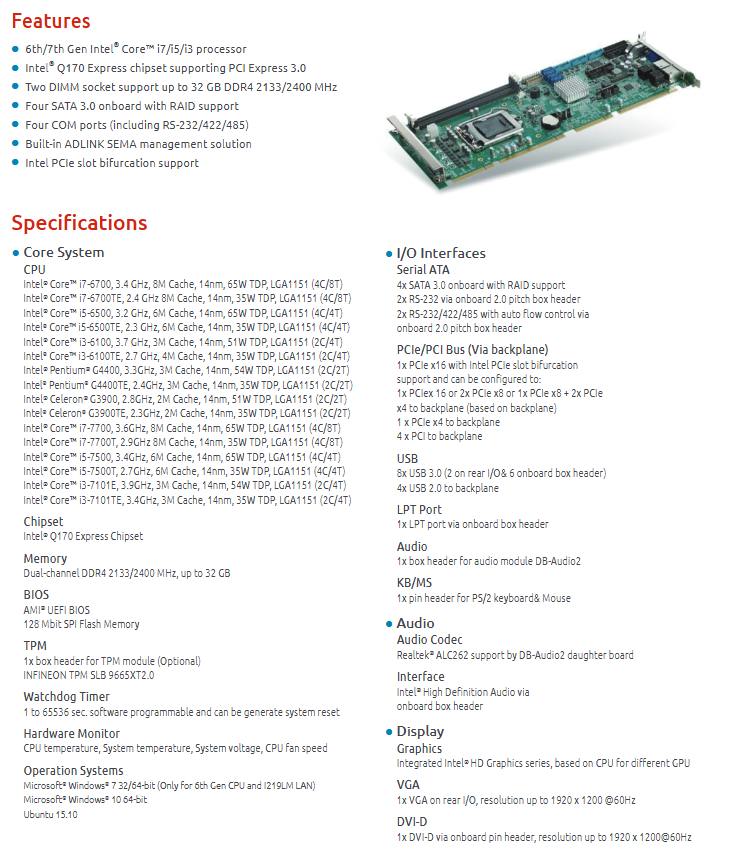

二、核心产品特性总览
1. 处理器：LGA1151，兼容 Intel 第 6、7 代 i7/i5/i3 / 奔腾 / 赛扬全系列标准 / 低功耗 TE 处理器
2. 芯片组：Intel Q170 Express，原生 PCIe 3.0，支持 PCIe 通道拆分
3. 内存：双通道 DDR4 2133/2400MHz，双 DIMM 插槽最大 32GB
4. 存储：4 路 SATA 3.0，硬件 RAID 功能
5. 串口：共 4 路 COM，2 路标准 RS232，2 路带自动流控 RS232/422/485
6. 拓展管理：搭载凌华 SEMA 整机管理方案、可选 TPM2.0 安全模块、可编程看门狗
7. 显示：CPU 集成核显，后置 VGA、板载 DVI-D 双显示输出
8. 网口：双千兆以太网，LAN1 支持 iAMT 11、WOL 远程唤醒
9. 拓展总线：PCIe 3.0 拆分 x16/x8/x4、独立 PCIe x4、4 路传统 PCI 通道输出至背板
10. IO 丰富：10 个 USB（8×USB3.0+4×USB2.0）、并口、PS/2 键鼠、高清音频子板拓展
三、详细硬件规格分模块梳理
（一）核心运算平台
1.CPU 支持列表
覆盖 6 代、7 代全规格 LGA1151 处理器，区分标准功耗 (51/54/65W) 与低功耗 TE 系列 (35W)：
i7-6700/6700TE、i7-7700/7700T；
i5-6500/6500TE、i5-7500/7500T；
i3-6100/6100TE、i3-7101E/7101TE；
奔腾 G4400/G4400TE；赛扬 G3900/G3900TE
制程统一 14nm，缓存 2M~8M，双核 / 四核多线程架构。
2.芯片组: Intel Q170 Express，PCIe 3.0 总线架构
3.BIOS:AMI UEFI，128Mbit SPI 闪存；可选英飞凌 SLB 9665XT2.0 TPM 安全加密模块（板载插针）
4.内存:双 SO-DIMM/DIMM 插槽，双通道 DDR4 2133/2400MHz，最大 32GB
（二）系统管理功能
1.看门狗定时器:软件可编程，计时范围 1 秒～65536 秒，超时自动整机复位
2.硬件监控:实时采集 CPU 温度、整机温度、各路电压、CPU 风扇转速
3.SEMA 管理:内置凌华自研 SEMA 远程设备管理，搭配 BMC 实现整机运维
4.iAMT 11:主网口 I219LM 支持英特尔主动管理技术，支持远程开机 (WOL)
（三）存储子系统
4 路板载 SATA 3.0 高速接口，支持硬件 RAID 阵列模式，适配工业 SSD、机械硬盘。
（四）IO 接口规格
1.串口（4 路总）
- 2 路 RS232，板载 2.0mm 插针；
- 2 路可编程 RS232/422/485，内置自动流向控制，工业总线通讯专用
2.USB
- 后置面板：2×USB3.0；
- 板载插针：6×USB3.0；
- 背板拓展：4×USB2.0；合计 8 路 USB3.0+4 路 USB2.0
3.并口 LPT：1 路板载插针
4.PS/2:键鼠共用插针
5.音频：搭配 DB-Audio2 子板搭载 Realtek ALC262 HD 音频，支持麦入 / 线路输入 / 输出
6. 显示输出
- 后置 VGA：最高 1920×1200@60Hz；
- 板载 DVI-D 插针：最高 1920×1200@60Hz；
依靠 CPU 集成 HD 核显，无独立显卡。
7.双千兆网口
- LAN1：Intel I219LM PCIe 千兆，iAMT11、WOL 唤醒；
- LAN2：Intel I225-V PCIe 千兆
（五）背板拓展总线（PICMG1.3 输出）
1. PCIe x16 通道，支持 Intel 通道拆分：
模式 1：单条 PCIe x16；
模式 2：拆分 2×PCIe x8；
模式 3：1×PCIe x8 + 2×PCIe x4；
2. 独立 1 路 PCIe x4 输出至背板；
3. 4 路标准 32bit PCI 总线输出至背板，兼容传统 ISA/PCI 工业采集卡。
（六）操作系统兼容
- Win7 32/64bit（仅 6 代 CPU 搭配 I219LM 网卡）
- Win10 64 位（全平台支持）
- Ubuntu 15.10 Linux 系统
四、机械与环境参数
1. 规格：PICMG 1.3 全长 SHB 工业主板
2. 尺寸：338mm × 126mm
3. 工作温度：0℃ ~ 60℃（宽温工业级）
4. 存储温度：-40℃ ~ 80℃
5. 湿度：5%~95% 无凝露
6. 安规认证：CE、FCC Class A

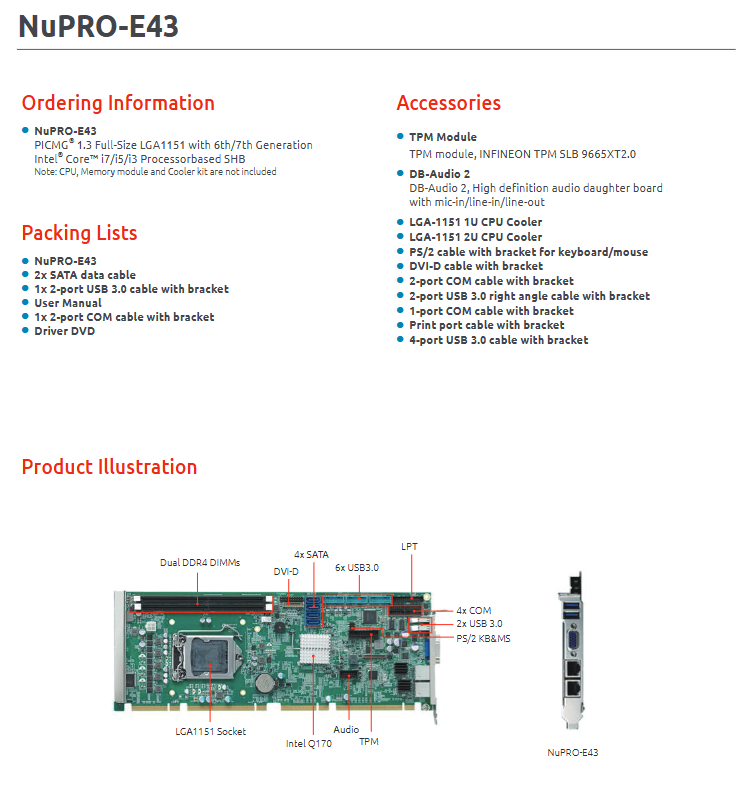

五、订购与配套信息
1.基础型号：NuPRO-E43（裸板，不含 CPU、内存、散热器）
2.可选配件
- TPM2.0 安全模块（英飞凌 SLB 9665XT2.0）
- DB-Audio2 高清音频子板
- LGA1151 1U/2U 工业 CPU 散热器
3.标准装箱清单
NuPRO-E43 主板、2 根 SATA 数据线、2 口 USB3.0 挡板线、串口挡板线、用户手册、驱动光盘；
可选配件：PS/2 线缆、DVI-D 挡板线、多串口 / 多 USB / 并口拓展排线。
