ADLINK NuPRO-780 系列全长工业 CPU 板
时间: 2026-07-16浏览次数：
ADLINK NuPRO-780 系列全长工业 CPU 板
ADLINK NuPRO-780 系列全长工业 CPU 板
产品系列型号区分
| 参数 | NuPRO-780LV | NuPRO-780DV |
| 以太网 | 单路 10/100M（i815 内置） | 双路 10/100M（i815+Intel 82559） |
| 其余硬件 | 完全一致 | 完全一致 |
核心硬件规格
1. 处理器平台
- 插槽：Socket 370 FC-PGA/FC-PGA2；
- 支持 CPU：Intel Pentium III、赛扬、VIA C3；前端总线 66/100/133MHz；
- 芯片组：Intel i815E + ICH2 南桥，集成 GMA 显卡。
2. 内存系统
2 路 168pin SDRAM DIMM 插槽，最大 512MB PC133 无缓冲内存。
3. 显示子系统
i815E 内置显卡，24bit 230MHz RAMDAC，共享显存 1~11MB，最高分辨率 1600×1200@85Hz，支持 DDC2B、DirectX。
4. 存储接口
- 双通道 Ultra DMA 100 IDE，最多挂载 4 块 IDE 设备（硬盘 / 光驱 / ZIP/LS120）；
- 1 路软驱接口，支持全规格软盘。
5. 通讯 IO（Winbond 83627HF 超级 IO）
1. 串口：COM1 固定 RS232；COM2 支持拨码切换 RS232/422/485 / 自动方向 485+；
2. 并口：SPP/ECP/EPP 高速双向，4KV ESD 防护；
3. 2 路 USB1.1 前置插针，独立过流保护；
4. 可选 AC97 音频子板 DB-AC97S（麦克风 / 线路输入输出）；
5. IrDA 红外插针。
6. 扩展总线
- MiniPCI Type III 插槽，支持网卡 / SCSI/LCD 扩展卡；
- ISA 高驱动总线，地址控制线输出 64mA 大电流，适配工业 ISA 外设。
7. 网络功能
- LV：单 Intel 82562EM 百兆网；DV：82562EM+82559 双网；
- 特性：802.3u 自适应、流量控制、WOL 远程唤醒，外置网灯插针。
8. 系统管理硬件
1. 看门狗 WDT：1 秒 / 1 分钟双档位，0~255 计时，超时整机复位；键鼠操作可自动重载计时；
2. 硬件监控 W83782D：CPU 温度、机箱内温、各路电压、风扇转速、机箱开盖检测；
3. 电源：兼容 AT/ATX 供电，主板 ATX 20pin 电源座；满载整机功耗明细给出。
9. 环境与机械
- 尺寸：338mm × 122mm 全长工控板；预留机箱安装孔，无背板也可独立装机；
- 温湿度：工作 0~55℃，存储 - 20~80℃，湿度 5%~95% 无凝露；
10. 装箱配件
主板本体、用户手册、ATA100 IDE 线、软驱排线、串口 / 并口排线、PS/2 键鼠 Y 型一分二线、驱动光盘（芯片组 / 显卡 / 网卡 / 监控工具）。
硬件安装、跳线与接口定义
1. CPU 与内存安装要点
1. Socket370 安装对齐缺口，散热器必须完整贴合 CPU 避免过热死机；
2. DIMM 内存支持 32/64/128/256MB 单条，双通道组合最高 512MB。
2. 关键跳线功能
1. JP6（清除 CMOS）：1-2 正常，2-3 短接清空 BIOS 设置；
2. JP2/JP3/JP4：COM2 串口模式切换（RS232/422/485）；
3. JP1：485 自动方向控制（485 + 模式，Windows 半双工通讯推荐开启）；
4. JP5：机箱开盖检测开关；

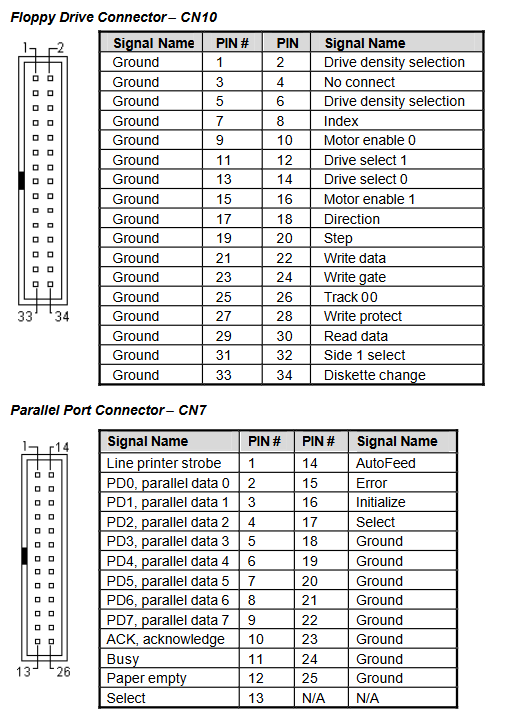

3. 全连接器引脚完整收录

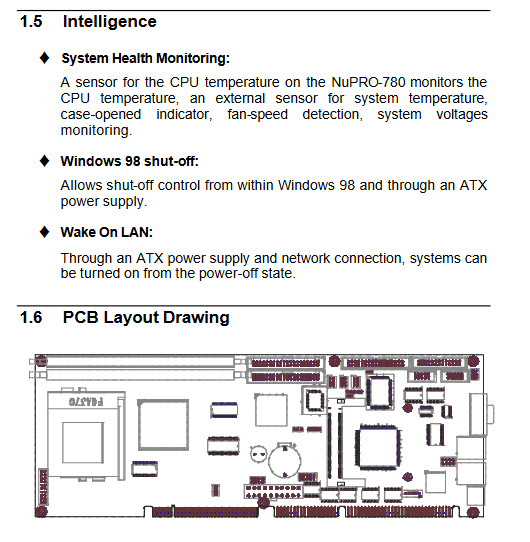

手册附带 PCB 布局图、机械尺寸图，逐一标注所有板载插针 / 外接接口引脚：
- 外部接口：VGA、双 RJ45 网口、PS/2 键鼠 Y 口；
- 内置插针：前置面板（电源 / 复位 / 硬盘灯 / 喇叭 / 键盘锁）、CPU 风扇、USB、红外、AC97 音频、SMBus、MiniPCI、IDE / 软驱、串口并口、外置温度传感器、网灯拓展、ATX 电源 20pin；
- 串口区分：COM1 固定 RS232，COM2 多电平模式引脚定义分开说明。
看门狗定时器 WDT 开发
1. 硬件载体：Winbond 83627HF SuperIO 寄存器（端口 2E/2F）；
2. 工作逻辑：软件定时刷新计数器，超时自动硬件复位；键鼠移动可自动重载计时；
3. 时间档位：秒级（0~255s）/ 分钟级（0~255min）可选；
4. 提供完整汇编配置示例代码，同时配套 DOS/Win98/2000/NT 现成子程序在驱动光盘可直接调用。
驱动安装指南
1. i815 芯片组 + 集成显卡驱动
支持系统：Win95/98/2000/NT4.0（NT 需 SP4 以上补丁）；
安装流程：先装芯片组 INF 配置文件，重启后安装显卡驱动，给出光盘路径与一步步向导操作步骤。
2. 百兆网卡驱动
适配 Intel 82562EM、82559 双控制器；
支持系统：Win95/98/2000/NT、Novell Netware、DOS、Linux、OS/2；
分系统详细说明设备管理器更新驱动的完整操作步骤。
