ADLINK cPCI-6965 系列 6U CPCI 单板计算机
一、产品整体定位与产品线划分
cPCI-6965 是**6U CompactPCI 工业主控单板**，基于 Intel 移动平台，分单槽 (4HP)、双槽 (8HP) 三款硬件，配套多款后转接模块 RTM，面向测控、军工、自动化 CPCI 机箱系统：
1. SBC 主板三款区分
| 型号 | 槽位宽度 | 核心差异 |
| cPCI-6965 | 4HP（单槽） | 基础款，无 PMC 插槽，面板 I/O 精简 |
| cPCI-6965D | 8HP（双槽） | 带 DB-6965PMC 子卡，支持 PMC 扩展；增加 PS/2、并口 |
| cPCI-6965DZ | 8HP（双槽） | 带 PMC，取消 J3/J5 后置扩展连接器 |

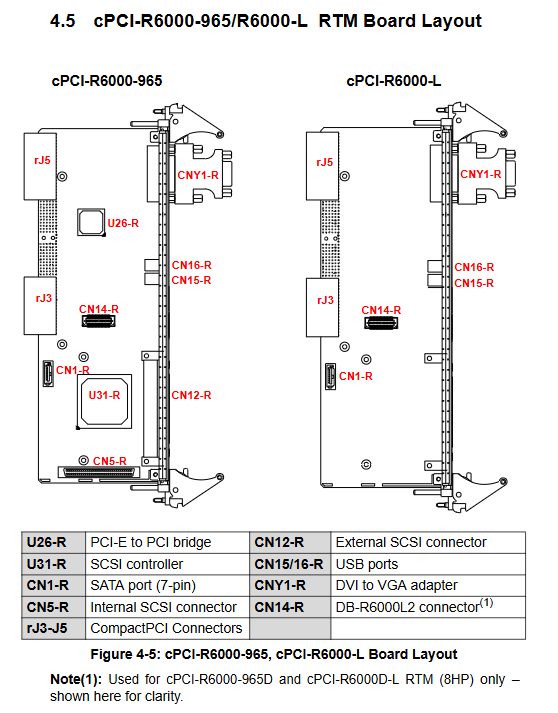

2. RTM 后转接模块四款（配套主板后置 IO 拓展）
- cPCI-R6000-965 (4HP)：带 SCSI、2 路 USB、VGA、软驱、SATA
- cPCI-R6000-L (4HP)：无 SCSI，其余同上
- cPCI-R6000-965D (8HP)：4USB、PS/2、音频输入输出、SCSI
- cPCI-R6000D-L (8HP)：无 SCSI，其余同上
二、硬件核心规格与平台架构
1. 处理器与芯片组
- CPU 二选一：Intel Core2 Duo T7500（2.2GHz/4MB L2/TDP35W）、Intel Celeron M 550（2.0GHz/1MB L2/TDP27W），被动散热；
- 芯片组：Mobile GME965 北桥 + ICH8M 南桥；集成 GMA X3100 显卡，最大共享 384MB 显存，支持双显输出。
2. 内存与存储
- 内存：双堆叠 SO-DIMM，双通道 DDR2 533/667，最大 4GB 非 ECC；
- 存储多方案：板载 2.5 寸 SATA 硬盘位、Type II CompactFlash 插槽、可加装板载 USB NAND 闪存模块；三路 SATA 接口。
3. 总线规格
- 前端总线 FSB：533/800MHz；
- CPCI 总线：PICMG2.0 Rev3.0、热插拔 PICMG2.1 Rev2.0，32bit/33MHz PCI；
- 拓展：板载 32bit/33MHz PMC 扩展槽（D/DZ 型号）；两路 PCIe x1 千兆 Intel 82573L 网口。
4. 电气与环境
- 供电：整机由 CPCI 5V 轨供电，给出 DOS/Linux/XP 空载 / 满载功耗（T7500 满载 47.08W，赛扬满载 32.67W）；
- 温震：工作 0~55℃（强制 16CFM 风冷），存储 - 40~85℃；支持工业振动、冲击；
- 认证 CE/FCC Class A。
三、前后面板完整 IO 接口
1. 主板前面板（区分 4HP/8HP）
通用接口（全系列）：
- 双 DVI（DVI-I+DVI-D，支持 DVI+VGA、双数字独立显示，最高 2048×1536）；
- 双千兆 RJ45 网口（带速率 / 活动双色 LED）；
- 4 路 USB2.0；2 路 DB9 串口（软件切换 RS232/422/485/485+）；
- 状态指示灯：电源绿、硬盘红、看门狗琥珀、通用蓝；复位按键。
8HP 独有：PS/2 键鼠、25 针并口、PMC 拓展面板。
2. RTM 后置 IO（机箱背部拓展）
4HP 款：VGA、2×USB、外置 SATA、软驱、7 针 SATA；
8HP 款：4×USB、VGA、PS/2、麦克风 / 线路输出、SCSI、软驱、SATA；
带 LSI Ultra320 SCSI 控制器（带 SCSI 的 RTM 型号，支持 RAID1 镜像）。
3. 板载拓展接口
CPCI 背板 J1/J2/J3/J5 连接器、PMC 插槽、板载 USB 闪存座、RTC 纽扣电池 CR2032、看门狗 WDT 电路、ITE IT8712F 超级 IO（串口 / 并口 / 硬件监控）。
四、核心功能模块详解
1. 显示系统
Sil1362 SDVO 转 DVI 芯片，双独立显示输出，支持热插拔、DirectX9/OpenGL1.5。
2. 串口功能
COM1/COM2 均通过板载拨码切换 4 种电气模式（RS232 全调制、422 半双工、485 半双工、485+），手册完整给出拨码开关 SW1~SW8 配置表。
3. PMC 拓展
3.3V/5V IO 电平可选（JPX1 跳线），配套 DB-6965PMC 转接子卡实现前置 PMC 面板输出。
4. 看门狗定时器 WDT
由 SuperIO 硬件实现，超时范围 1 秒～255 分钟；软件可启停、重载计时，超时自动整机复位；附带 DOS 示例 C 源码。
5. PXE 网络启动
双千兆网卡支持远程网络引导，需配套 DHCP/MTFTP/PXE 服务器。
6. 硬件监控
实时采集 CPU / 板卡温度、各路电压，可在 BIOS 内查看状态。
五、安装章节
分步完整安装流程，配套实物图：
1. CPU 散热：出厂预装，不建议拆卸，更换需配套导热垫；

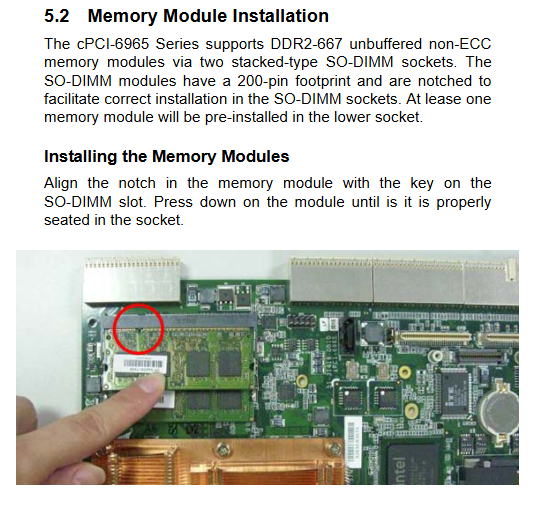

2. 内存 SO-DIMM 安装；
3. CompactFlash 卡固定（带金属挡片防松脱）；
4. 2.5 寸 SATA 硬盘：DB-6910SAT 转接板、柱螺丝固定；
5. PMC 子卡装配（切换 3.3V/5V 定位键）；
6. 板载 USB 闪存模块安装；
7. 主板插入 CPCI 机箱、锁紧扣；
8. 配套 RTM 后转接模块安装（必须匹配型号，避免硬件损坏）。
六、驱动安装
支持系统：Windows XP/Vista、Fedora7/10，可提供 Linux/VxWorks BSP；
Windows XP 安装顺序：芯片组驱动→显卡驱动→网卡驱动→SCSI 驱动（RTM 带 SCSI 才安装）；驱动存于配套 AD 一体化光盘官网下载。
七、AMIBIOS8 设置手册
1. 进入方式：开机按 Del；全局热键 F1 帮助、F8 故障默认、F9 最优默认、F10 保存退出、ESC 放弃；
2. 八大设置主菜单：
- Main：系统时间日期；
- Advanced：CPU 虚拟化 / 多核心 / 节能、IDE/SATA、软驱、SuperIO 串口并口、硬件温度监控、串口远程控制台、USB 配置；
- PCI/PnP：IRQ/DMA 资源预留；
- Boot：启动设备优先级、快速开机、PXE 网络启动；
- Security：管理员 / 用户两级开机密码；
- Chip：USB 端口数量、HD 音频、网卡 PXE 开关；
- Exit：保存 / 放弃加载默认参数。
八、硬件图纸与引脚定义
1. 板卡 PCB 布局图（4HP/8HP 正反装配图），标注 CPU、南北桥、网控、SODIMM、各类连接器；
2. 前后面板 IO 示意图；
3. 全部连接器完整引脚表：USB、PS/2、DVI-I/DVI-D、DB9 串口、并口、RJ45、SATA、CF、PMC、CPCI J1/J2/J3/J5 背板引脚；
4. 开关跳线：CMOS 清除按键、PMC IO 电平跳线、串口模式拨码表。
