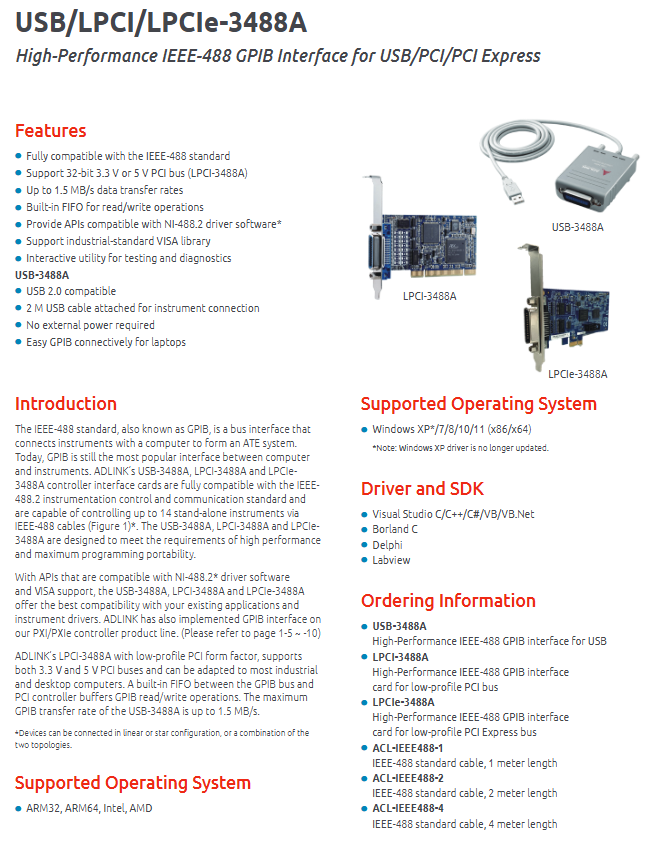

ADLINK USB/LPCI/LPCIe-3488A GPIB 接口卡
产品整体定位与简介
GPIB（IEEE-488）是工业测试仪器主流并行通讯总线，3488A系列是凌华推出的全兼容 GPIB 控制器，分为三款硬件型号，适配笔记本、台式工控机、短半高机箱：
1.USB-3488A:USB2.0外置式，笔记本便携场景，自带 2m 配套线缆，无需外部供电；
2.LPCI-3488A：矮版半高 PCI 总线卡，兼容 3.3V/5V PCI插槽；
3.LPCIe-3488A：矮版半高 PCIe 总线卡，适配新式 PCIe 工控主机。
全系列遵循 参见488.2标准，单控制器最多串联控制**14 台 GPIB 仪器**，支持线型、星型或混合拓扑布线；内置读写 FIFO 缓存提升传输稳定性，提供与 镍488.2兼容 API工业 VISA 标准库，完美兼容现有测试程序与仪器驱动，同时凌华 PXI/PXIe控制器产品线也配套同规格 GPIB 方案。
通用核心功能特性
1.标准兼容：完整符合 IEEE-488、IEEE488.2仪器通讯规范；
2.传输性能
-USB-3488A最高传输速率：1.5 MB/s
-LPCI/LPCIe-3488A最高传输速率：1.2 MB/s
- 8 位并行数据总线，三线握手协议，逐字节应答，传输可靠；
3.硬件缓存：内置 FIFO 缓冲区，缓解主机与仪器速率差；
4.软件生态
- 驱动 API 兼容 NI-488.2支持标准 VISA 库；
- 配套交互式诊断工具，用于设备调试、故障排查；
5.合规认证：CE、FCC A级电磁兼容认证。
三款型号差异化硬件参数
1. 总线与供电
| 型号 | 总线规格 | 供电参数 |
|LPCI-3488A矮版 PCI，3.3V/5V双兼容 | 3.3V 典型 250mA，最大 300mA；12V典型 80mA，最大 90mA |
|LPCIe-3488A|矮版 PCIe | 12V典型 100mA，最大 150mA |
|USB-3488A | USB2.0，Type-A接口 | USB 总线取电，无需外接电源；典型 190mA，最大 500mA |
2. 物理尺寸（不含连接器）
-LPCI-3488A：120毫米×64毫米
-LPCIe-3488A:119.77毫米×68.9毫米
-USB-3488A:81.7mm（长）×66.1mm（日）×27.8mm（高）
3.USB款专属指示灯
-准备好了绿灯：设备正常上电就绪；
-活动琥珀闪烁灯：设备正在收发 GPIB 数据。
4. 布线规范
- 仪器间单段线缆建议最长 2m；整套系统线缆总长度上限 20m；
- 接口统一为标准 24 针 IEEE-488 GPIB接口。
系统与软件开发支持
1. 操作系统兼容
Windows XP/7/8/10/11（32/64位）注：XP 驱动不再更新；同时支持 ARM32/ARM64、英特尔/AMD全平台架构。
2. 开发环境适配
Visual Studio（C/C++、C#、VB/[VB.Net]）(https://link.wtturl.cn/?target=https%3A%2F%2FVB.Net&scene=im&aid=497858&lang=zh))Borland C、Delphi、LabVIEW提供完整 SDK 与示例源码。
环境工作参数
- 工作温度：0℃ ~ 55℃
- 存储温度：-20℃ ~ +80℃
- 相对湿度：5%~95%，无凝露
完整订购清单
硬件控制器
1.USB-3488A:USB外置 GPIB 控制器
2.LPCI-3488A：半高 PCI-GPIB采集卡
3.LPCIe-3488A：半高 PCIe GPIB采集卡
GPIB 配套线缆
-ACL-iee488-1:1米标准 GPIB 线
-ACL-iee488-2:2米标准 GPIB 线
-ACL-iee488-4:4米标准 GPIB 线
