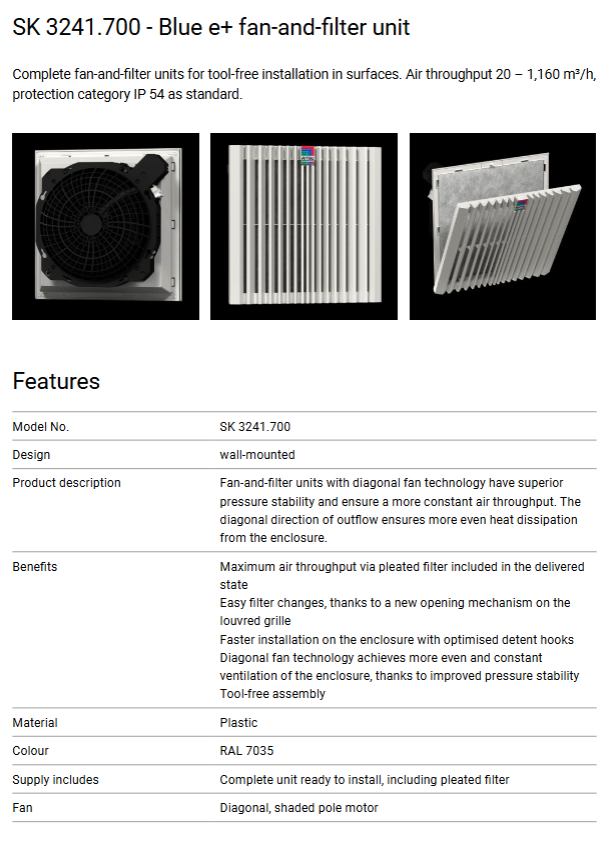

Rittal SK 3241.700蓝色e+风扇过滤单元
产品基础定位与整体介绍
1.产品名称：蓝色e+风机过滤单元（风扇和过滤器单元）型号 斯克3241.700壁挂式机柜通风散热组件
2.核心用途：工业控制柜 / IT 机柜无工具快速安装，实现柜内强制对流散热，配套滤网阻挡粉尘，保障柜内工控板卡、电源、运动控制卡等电子设备恒温防尘；全系标准防护 IP54可拓展更高防护等级
3.核心技术：斜流风机（斜扇）架构，相比传统风机压力稳定性更强，出风气流均匀，机柜全域散热效果更好
4.交付标配：整机出厂预装褶皱式高效滤网，到手即可安装使用
核心优势与设计特点
1.安装维护便捷
- 免工具装配，卡扣式固定结构，机柜开孔直接卡入；
- 百叶格栅全新开合机构，无需工具即可快速更换滤网；
- 优化卡扣挂钩，大幅缩短机柜现场安装工时。
2.斜流风机技术优势
风压稳定性高，气流斜向均匀送出，避免机柜局部热点，散热均匀稳定；风量区间覆盖 20~1160 m³/h（全系列蓝色e+系列总范围，本型号为中小风量规格）。
3.材质外观
整机塑料材质，标准 拉尔夫7035工业浅灰色（机柜通用配色）。
4.电机类型：斜流罩极电机（罩极电机）

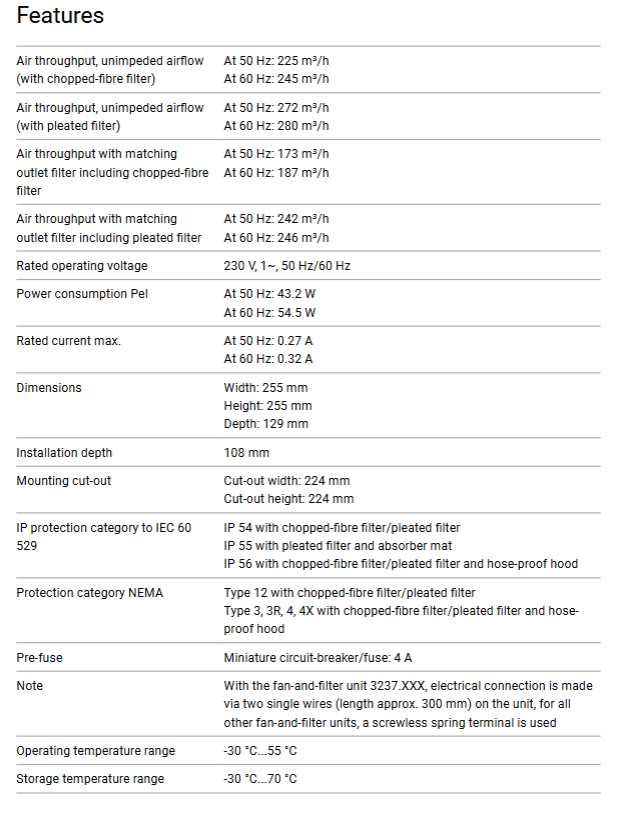

风量性能（分 50赫兹/60赫兹电网、搭配不同滤网测试）
1. 无遮挡通风工况
- 搭配纤维碎料滤网：50Hz=225立方米/小时60Hz=245立方米/小时
- 搭配标配褶皱滤网：50Hz=272立方米/小时60Hz=280立方米/小时
2. 配套出风滤网（双层过滤）工况
- 纤维碎料滤网 + 出风滤网：50赫兹=173立方米/小时60Hz=187立方米/小时
- 褶皱滤网 + 出风滤网：50Hz=242立方米/小时60Hz=246立方米/小时
电气规格
1.额定供电：单相 230V AC兼容 50/60Hz
2.功耗
-50赫兹：43.2瓦最大电流 0.27 A
-60赫兹：54.5瓦最大电流 0.32 A
3.前端保护：推荐 4A 微型断路器 / 保险丝
4.接线方式：采用无螺丝弹簧端子（同系列 3237.XXX 型号为 300mm 单股导线出线，本款为弹簧端子）
尺寸与安装开孔参数
1.整机外形尺寸：宽 255 毫米×高 255 毫米×深度 129 mm
2.机柜安装深度：108毫米
3.机柜开孔尺寸：宽 224 毫米×高 224 mm
防护等级（IEC 60529国际标准）
1. 基础配置（纤维 / 褶皱滤网）：**IP54**
2. 褶皱滤网 + 吸音垫：**IP55**
3. 滤网 + 防水导流罩：**IP56**
配套 NEMA 北美防护标准
- 仅滤网：NEMA 12型
- 滤网 + 防水导流罩：NEMA 3/3R/4/4X型
环境、噪音、重量等物理参数
1.噪音：50Hz=53 dB（A）60Hz=54 dB（A）
2.温度区间
- 工作温度：-30℃ ~ +55℃
- 存储温度：-30℃ ~ +70℃
3.重量：净重 2.2kg，毛重 2.402kg
4.单包装数量：1 台 / 套
行业编码与认证资质
1.编码信息
- 海关税号：84145915
-EAN条码：4028177998063
-8月9日分类：EC000320
-ECLASS 8.0:27180716
2.全球合规认证
CSA、韩国 KC、UL+C-UL FTTA、UR+C-UR认可
