ADLINK PCIe-PXIe-8638 PCIe 转 PXIe 总线扩展套件

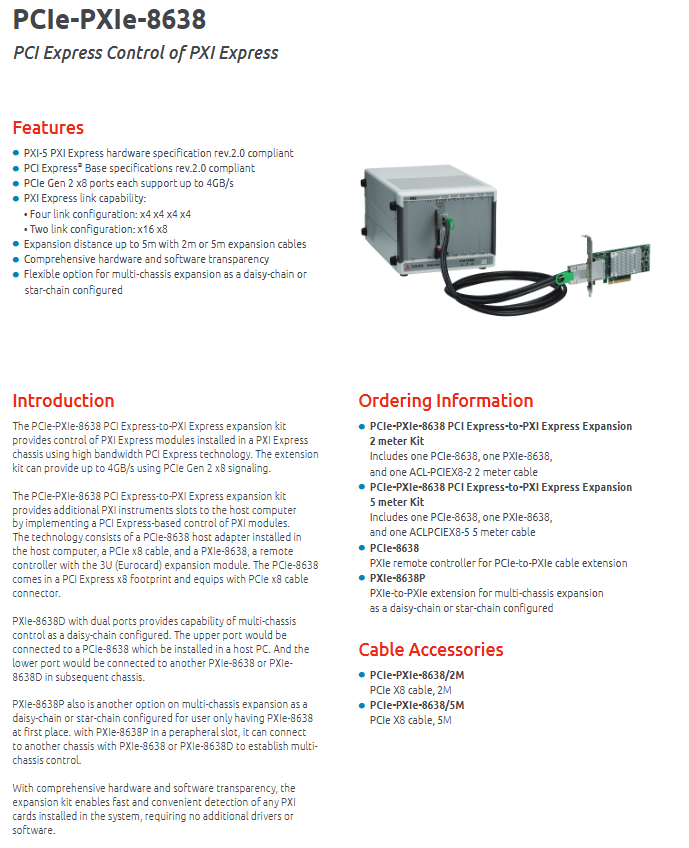

一、产品核心定位与简介
PCIe-PXIe-8638 是一套**PCI Express 转 PXI Express 远程扩展套件**，利用二代 PCIe 高速总线，让台式 / 工控主机可以远距离控制外置 PXIe 机箱内所有 PXIe 采集、测试仪器模块，解决主机机箱插槽不足、测试设备需要异地放置的需求。
整套系统基础组成：
1.PCIe-8638 主机适配卡：安装在工控 / 台式主机 PCIe x8 插槽；
2.PXIe-8638 远程控制器：插入 PXIe 机箱 1 号控制器槽；
3.PCIe x8 专用高速线缆（2m/5m 两种规格可选）。
硬件、软件全透明设计：系统可自动识别远端所有 PXIe 板卡，**无需额外安装驱动或配套软件**，主机操作远端 PXI 模块如同本地插槽设备，使用便捷。
二、核心功能与硬件特性
标准合规
- PXIe 侧：符合 PXI-5 PXI Express 硬件规范 Rev.2.0；
- PCIe 主机侧：符合 PCI Express Base 2.0（Gen2）标准。
带宽与链路配置
- 单条 PCIe Gen2 x8 链路总带宽最高**4GB/s**；
- 链路灵活拆分两种模式：
1. 四链路：4 组独立 x4 通道；
2. 双链路：x16 + x8 组合通道。
传输距离
配套专用扩展线缆，最大远程拓展距离可达**5 米**，提供 2 米、5 米两种线缆选配。
多机箱级联拓展方案
提供 3 款 PXIe 端模块，支持**菊花链（daisy-chain）**、**星型拓扑（star-chain）** 两种多机箱组网方式，可串联多台 PXIe 机箱扩展仪器插槽：
1.PXIe-8638（单端口基础款）
单 PCIe x8 接口，仅作为主机直连第一台 PXIe 机箱控制器；
2.PXIe-8638D（双端口级联款）
双路独立 PCIe Gen2 x8 端口，每路带宽 4GB/s；上端口连接主机 PCIe-8638，下端口可串联另一台 PXIe-8638/8638D，实现菊花链多机箱拓展；
3.PXIe-8638P（外设槽拓展款）
不占用机箱 1 号控制器槽，可插入普通 PXIe 外设插槽，用于搭建星型多机箱拓扑，适配仅配有基础 PXIe-8638 的系统。
三、订购信息（成套 / 单品 / 线缆配件）
成套完整套件
1.2 米套件 PCIe-PXIe-8638/2M
内含：1 块 PCIe-8638 主机卡 + 1 块 PXIe-8638 远程控制器 + 1 根 2 米 ACL-PCIEX8-2 线缆；
2.5 米套件 PCIe-PXIe-8638/5M
内含：1 块 PCIe-8638 主机卡 + 1 块 PXIe-8638 远程控制器 + 1 根 5 米 ACL-PCIEX8-5 线缆。
单独硬件单品
- PCIe-8638：主机端 PCIe x8 扩展卡；
- PXIe-8638：单端口 PXIe 机箱控制器模块；
- PXIe-8638P：外设槽多机箱拓展模块。
单独线缆配件
- PCIe-PXIe-8638/2M：2 米 PCIe x8 高速扩展线缆；
- PCIe-PXIe-8638/5M：5 米 PCIe x8 高速扩展线缆。

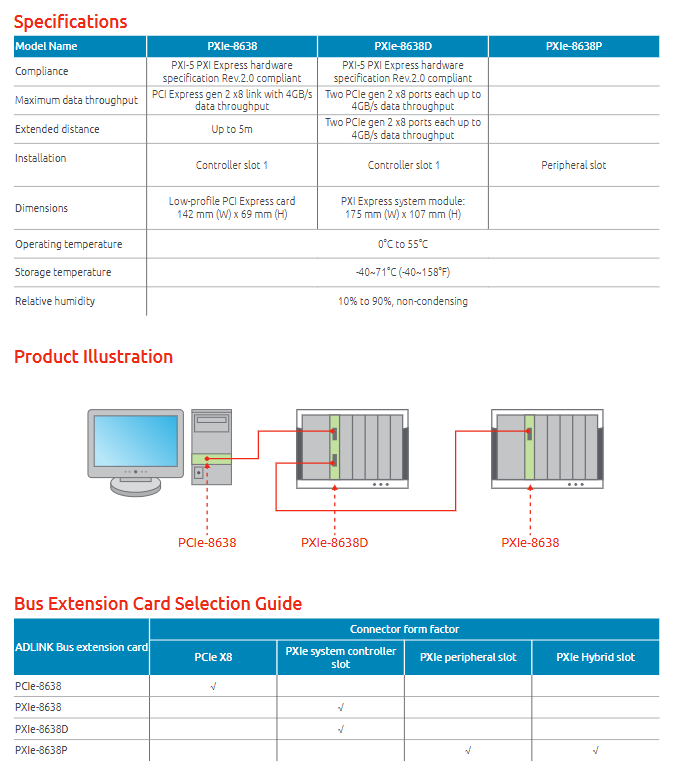

四、详细硬件规格对比
| 参数项 | PXIe-8638 | PXIe-8638D | PXIe-8638P |
| 标准合规 | PXI-5 Rev.2.0 | PXI-5 Rev.2.0 | PXI-5 Rev.2.0 |
| 最大带宽 | 单路 PCIe Gen2 x8，4GB/s | 双路 PCIe Gen2 x8，每路 4GB/s | 双路 PCIe Gen2 x8，每路 4GB/s |
| 拓展距离 | 最长 5m | 每端口最长 5m | 每端口最长 5m |
| 安装槽位 | PXIe 机箱 1 号控制器槽 | PXIe 机箱 1 号控制器槽 | PXIe 普通外设插槽 |
| 尺寸规格 | 主机 PCIe-8638：半高卡 142mm (宽)×69mm (高)PXIe 模块通用：175mm (宽)×107mm (高) | 同左 | 同左 |
| 工作环境 | 工作温度：0℃ ~ 55℃存储温度：-40℃ ~ 71℃相对湿度：10%~90%，无凝露 | 统一环境参数 | 统一环境参数 |
五、总线板卡选型对照表
文档提供简易选型表，区分各板卡适配插槽：
1. PCIe-8638：仅主机 PCIe x8 插槽使用；
2. PXIe-8638 / PXIe-8638D：仅可插入 PXIe 机箱 1 号控制器槽；
3. PXIe-8638P：仅可插入 PXIe 机箱普通外设插槽。
