ADLINK PCIe-GIE7x 系列采集卡
产品定位
PCIe-GIE7x 是**PCIe x4 规格 GigE Vision PoE + 图像采集卡**，分为 2 通道（GIE72）、4 通道（GIE74）两大基础型号，各衍生标准版与 Pro 专业版；每路独立千兆网口，单通道带宽 1Gbps，通过 IEEE802.3at PoE + 为工业相机供电，一站式实现图像采集 + 相机供电，简化机器视觉布线。
核心核心功能特性
通用全部型号标配功能
1. 总线：PCIe v2.1 x4，速率 2.5GT/s，兼容 x4/x8/x16 主板插槽；以太网芯片为 Intel I210。
2. 网口供电：IEEE802.3at PoE+，单端口最高 30W 输出（50~57V），自动识别 PoE (af)/PoE+(at)/ 非 PoE 相机；支持 PD 设备分级检测。
3. 供电总功率分级：
- 仅 PCIe 插槽供电：整机最大 20W；
- 单 4pin/6pin Molex 外部供电：整机 61.6W；
- 仅 PCIe-GIE74 Pro 双接口同时供电：整机最高 120W。
4. 网络能力：9KB 巨型帧、链路聚合、硬件 IEEE1588 精密时钟同步（PTP）；支持多卡、多相机同时运行。
5. 完整 PoE 硬件保护：欠压 UVP、过压 OVP、分级过流、过热 OTP 自动断电保护。
6. PoE 智能电源管理：单端口可编程开关、实时监控电压 / 电流 / 功耗、端口优先级调度、功率预算管控；配套免费 SDK 与 Windows 可视化管理工具。
7. 硬件指示灯：RJ45 网口速率 / 链路灯、四路 PoE 供电状态黄灯；板载温度传感器实时测温。
8. 系统兼容：Windows7/8.1/10，支持 C#/[VB.NET/VC++](https://link.wtturl.cn/?target=https%3A%2F%2FVB.NET%2FVC%2B%2B&scene=im&aid=497858&lang=zh)二次开发。
Pro 专业版独有增值功能（标准版无）
1.ToE（以太网触发）：通过网线传输硬件同步触发信号，实现多相机精准同步采集；
2.软件许可管理：板载安全 EEPROM，内置授权加密，无需外接加密狗，第三方视觉软件可绑定硬件授权。
典型应用场景
工业机器视觉检测设备、科研仪器成像、医疗影像设备。
详细硬件规格对比

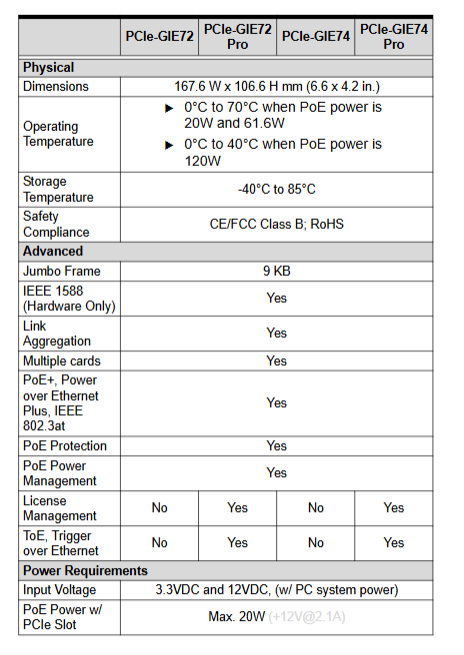

| 参数项 | PCIe-GIE72 / GIE72 Pro | PCIe-GIE74 / GIE74 Pro |
| 千兆网口数量 | 2 路独立 RJ45 | 4 路独立 RJ45 |
| 整机尺寸 | 统一 167.6mm (W) × 106.6mm (H) | 同左 |
| 工作温度 | PoE 总功率≤61.6W：0~70℃；仅 120W 模式（GIE74 Pro）：0~40℃ | 同左 |
| 存储温度 | -40℃ ~ +85℃ | 同左 |
| 认证 | CE/FCC B 类、RoHS | 同左 |
| 外部供电接口 | 4pin 12V、6pin 12V Molex 双接口 | 同左 |
| 板载拨码 | Card ID 地址开关 SW1、PoE 全局开关 SW3 | 同左 |
PoE 供电完整技术规范
1.PoE vs PoE+ 标准差异
- PoE (802.3af)：PSE 输出最大 15.4W，设备端可用 12.95W，最大电流 350mA；
- PoE+(802.3at)：PSE 输出最大 30W，设备端可用 25.5W，最大电流 600mA（本卡标准）。
2.多级硬件保护机制
- 电压保护：输出低于 29V（UVP）、高于 62V（OVP）自动切断端口供电；
- 分级过流保护：按 PD 设备 Class0~4 设置不同切断电流 Icut，短路 / 过载立即断电；
- 过热 OTP 保护：默认高温阈值 130℃（断电）、低温恢复 90℃，软件可自定义 80~130℃/70~120℃区间；
3. 功率调度逻辑
- 端口固定优先级：Port1 > Port2 > Port3 > Port4；整机功率不足时，优先关闭低优先级端口；
- PD 分级功率：Class0/3 最大 15.4W、Class4 最大 30W，线缆压降会造成设备端实际功率损耗；
- 功率预算自动切换：根据是否接入 4/6pin 外部电源自动切换整机功率上限。
硬件布局、IO 接口与拨码定义
板载硬件组件区分
1.PCIe-GIE74（4 口）PCB：双组 RJ45（共 4 网口）、4pin 供电 CN3、6pin 供电 CN4、触发输入端子、PoE 状态 LED、4 位 Card ID 拨码 SW1、2 位 PoE 总开关 SW3、背部温度传感器；
2.PCIe-GIE72（2 口）PCB：单组 RJ45（2 网口），其余组件与 4 口版一致。
关键接口引脚定义
1.RJ45 网口
8 芯网线同时传输千兆数据 + PoE 供电；双 LED 指示灯：LED1 显示速率（绿 = 100M、黄 = 1000M、灭 = 10M），LED2 链路 / 数据（常亮已连接、闪烁有数据传输）；

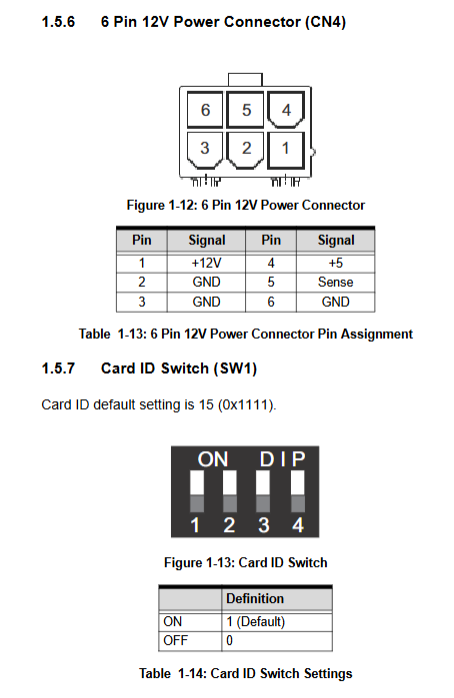

2.4Pin 12V 外部电源（CN3）：1 脚 + 12V、2/3 脚 GND、4 脚 + 5V；
3.6Pin 12V 外部电源（CN4）：1 脚 + 12V、2/3/6 脚 GND、4 脚 + 5V、5 脚检测脚；
4.Card ID 拨码 SW1（4 位 DIP）
默认全部 ON（ID=15），4 位拨码二进制组合可配置 0~15 共 16 个板卡地址，多卡系统区分设备；ON=1、OFF=0；
5.PoE 全局拨码 SW3（2 位 DIP）
- 1 号拨码：ON = 全局禁用所有 PoE 供电，OFF = 启用 PoE（默认）；
- 2 号拨码：ON = 上电后 PoE 默认关闭，OFF = 上电 PoE 自动开启（默认）。
快速安装指南
开箱核对清单
包装内含：PCIe-GIE7x 采集卡本体、快速入门指南；OEM 定制版本配件会有差异，收货先检查外包装破损，损坏立即联系经销商。
硬件安装步骤
1. 关机断电，拆除机箱盖板，找到空闲 PCIe x4/x8/x16 插槽；
2. 拆除机箱挡板，平稳将采集卡垂直插入 PCIe 插槽，按压到位；
3. 螺丝固定挡板；
4. 如需满功率 PoE，接入 4pin/6pin Molex 12V 外部电源线；
5. RJ45 网线连接 GigE Vision 相机；
6. 开机，前往凌华官网 / Intel 官网下载 Intel I210 网卡驱动安装。
重要安全规范
1. 操作前必须整机断电、拔除电源线，拆装板卡、开盖维护均需断电；
2. 板载散热片高温，运行后禁止直接触摸，防止烫伤；
3. 设备仅允许室内部署，PoE 供电不支持户外使用；
4. 远离液体、高温、高湿环境，保证通风，禁止遮挡散热区域；
5. 内置锂电池，更换型号错误存在爆炸风险，废旧电池合规回收；
6. 故障仅允许凌华授权维修人员检修，用户禁止自行拆解维修。
