ADLINK MXC-6600 系列 高性能无风扇扩展工控机
时间: 2026-07-15浏览次数：
ADLINK MXC-6600 系列 高性能无风扇扩展工控机
ADLINK MXC-6600 系列 高性能无风扇扩展工控机
一、产品概述与核心定位
1. 产品定位
MXC-6600 是凌华 Matrix 旗舰级无风扇嵌入式工控，搭载 Intel 8/9 代移动高性能处理器，延续铝鳍被动散热架构，支持多 PCIe Gen3 扩展，面向机器视觉、高精度测试、产线高端自动化、边缘 AI 运算；支持选配热插拔风扇模组，解决高功耗采集 / 显卡散热瓶颈，整机紧凑适配控制柜。
2. 核心核心特性
1. 处理器分层选型：Xeon E-2276ME /i7-9850HE /i5-8400H /i3-9100HL 四档 CPU；
2. 双 DDR4 内存槽，最大 32GB；
3. 三独立显示（2×DP++ + 1×HDMI），单路最高 4K@60；
4. 丰富前置 I/O：6 串口、8DI+8DO、双千兆网、多 USB、CFast；
5. 灵活背板：2 槽 / 4 槽两种扩展底板，PCIe x16+x4/PCI 混合插槽；
6. 多层存储：内置 4 路 SATA（RAID0/1/5/10）+ 前置 CFast + M.2 NVMe；
7. 内置 MiniPCIe + 双 USIM，支持 4G/WiFi 无线；
8. TPM2.0 硬件安全加密，硬件看门狗 WDT；
9. 宽压 9~32VDC 直流供电，工业宽温选型；
10. 配套 Windows/Linux 下 WDT、DIO 完整开发 API。
3. 适用场景
机器视觉检测、高精度数据采集设备、工厂高端自动化、智能交通、边缘计算、多通道测控平台。

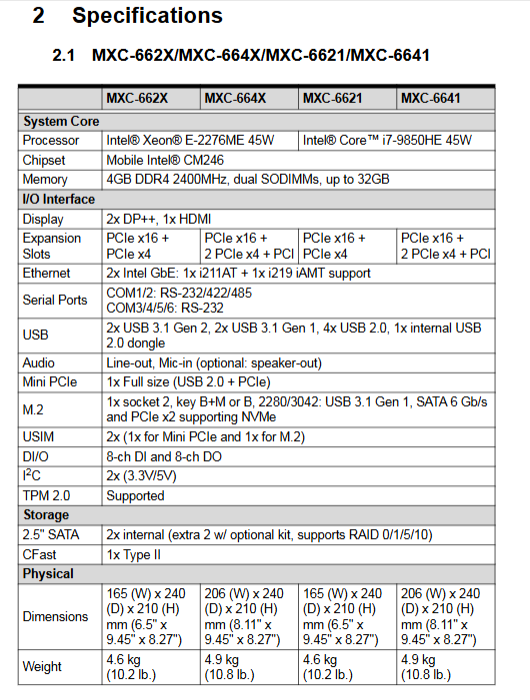

二、全系列型号硬件区分（两大底板规格）
1. 后缀命名规则
- 662X/6621/6622/6623：**2 槽背板**（PCIe x16 + PCIe x4），宽度 165mm，重 4.6kg
- 664X/6641/6642/6643：**4 槽背板**（PCIe x16 + 2×PCIe x4 + 1× 标准 PCI），宽度 206mm，重 4.9kg
2. CPU 版本划分
1. MXC-662X/664X：Xeon E-2276ME /i7-9850HE（45W，高算力）
2. MXC-6621/6641：同上 Xeon/i7 平台
3. MXC-6622/6642：i5-8400H
4. MXC-6623/6643：i3-9100HL（25W 低功耗）
3. 统一基础硬件（全系列通用）
- 芯片组：CM246 移动平台；
- 内存：标配 4GB DDR4 2400，双 SODIMM 最大 32GB；
- 网口：Intel i219+i211 双千兆，支持 iAMT、PXE、IEEE1588；
- 串口：COM1/2 BIOS 切换 RS232/422/485，COM3~6 固定 RS232；
- USB：2×USB3.1 Gen2 + 2×USB3.1 Gen1 + 4×USB2.0 + 1 内置 USB；
- 数字 IO：8 路 DI、8 路开漏 DO（非隔离 3.3V）；
- 存储：2 内置 SATA，可选扩展 2 路，支持 RAID；前置 CFast Type II；M.2 2280 NVMe/SATA；
- 无线扩展：全高 Mini PCIe、M.2 插槽，各配 1 路 USIM 卡；
- 安全：TPM2.0、5 路用户自定义 LED、硬件看门狗；
- 供电：DC 9~32V 宽压，可选 220W/280W 工业电源适配器。
三、机械、环境与功耗参数
1. 尺寸与安装
- 深度统一 240mm，高度 210mm；2 槽宽 165mm，4 槽宽 206mm；
- 标配壁挂支架，机箱预留挂孔，支持墙面固定；
- 金属 IP30 壳体，铝鳍被动散热。
2. 环境耐受
1. 温度
- 标准工况：0~50℃；
- 宽温选配（单内存 + 工业 SSD）：-20~70℃；双内存上限 - 20~60℃；
- 存储温度：-40~85℃（不含硬盘）；
2. 湿度：40℃下 95% 无凝露；
3. 振动 / 冲击：SSD/CFast 配置 5Grms 三轴振动、100G 11ms 冲击；机械硬盘仅 0.5Grms；
4. EMC：ESD 接触 8kV / 空气 15kV，CE/FCC B 类，UL/cUL、CB 安全认证。
3. 整机功耗（24V 输入实测）
| CPU 型号 | 关机 | 待机 | CPU 满载 | 整机满载 | 推荐电源 |
| Xeon/i7 | 6.7W | 23W | 78W | 118W | 220W/280W |
| i5 | 6.8W | 23W | 77W | 117W | 220W/280W |
| i3 | 6.8W | 22W | 55W | 93W | 220W/280W |
四、整机 I/O 布局（前面板 + 内部主板）
4.1 前置面板接口（从上至下）
1. DC 9-32V 锁扣电源端子；
2. 2×DP++、1×HDMI 三显示输出；
3. 2×USB3.1 Gen2、2×USB3.1 Gen1、4×USB2.0；
4. 双千兆 RJ45 网口（带速率 / 链路双色灯）；
5. 6 路 DB9 串口 COM1~COM6；
6. CFast 存储卡插槽；
7. 26pin D-Sub 8DI/8DO 数字端子；
8. 音频麦克风 / 耳机接口；
9. 电源键、复位键、5 路自定义 LED + WD/HDD/ 诊断状态灯。
4.2 内部主板连接器（手册完整引脚定义）
1. 硬件：DDR4 内存槽、M.2、MiniPCIe、双 USIM、CMOS 清除跳线；
2. 存储：4 路 SATA、CFast 内置座；
3. 扩展背板 2/4 槽两种，分别引出 PCIe x16、PCIe x4、标准 PCI 插槽；
4. 外设：12V 风扇供电、GPS 电源、内置 USB、I2C 总线、外置电源 / 复位插针；
5. 音频、DIO 扩展排线座。
4.3 关键接口电气说明
1. COM1/2：BIOS 切换 RS232/422/485，支持自动流控；
2. DIO：DI 高电平 2~5.25V，DO 开漏输出，单通道最大 24mA；
3. 网口：支持巨帧、WOL、PXE、IEEE1588 时钟同步；
4. 显示：DP 最高 4096×2304@60Hz，HDMI 4K@30Hz，三屏独立输出。
五、开箱、安装与驱动（Getting Started）
1.装箱标配：MXC-6600 主机、DC 电源端子、壁挂支架、螺丝包、说明书；
2.可选配件：220W/280W 工业电源、热插拔散热风扇模组、工业 SSD/CFast、内存升级；

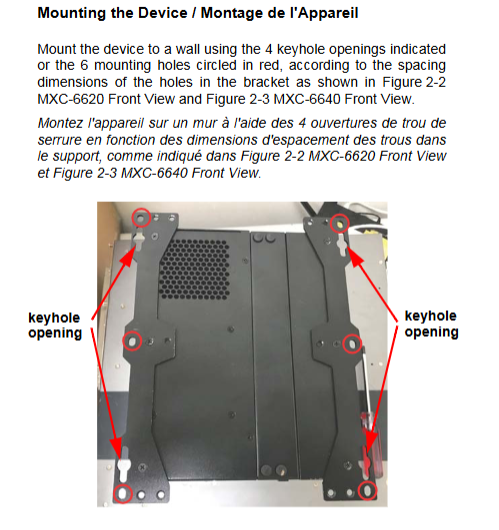

3.安装步骤
- 壁挂：4 颗 M4 螺丝固定支架，机箱挂孔上墙；
- 接线：断电接入 DC 端子，严格区分 V+/V-，防止反接烧毁；
- 扩展卡：拆卸右侧盖板插入 PCIe/PCI 板，高功耗卡建议加装选配风扇；
4.驱动安装：官网下载 Win10 全套驱动，安装顺序：芯片组→显卡→音频→网卡→ME→DIO 驱动。
六、附录 B：完整 BIOS 设置手册
开机按 DEL 进入 BIOS，F7 快速启动菜单，分 6 大菜单：
1.Main 主页面：BIOS 版本、CPU / 内存信息、系统时间；
2. Advanced 高级设置
- CPU：超线程、虚拟化 VT、睿频、C-State 温控、TCC 降频阈值；
- 电源：断电恢复上电状态、RTC 定时开机；
- 串口重定向、USB 时序、TPM2.0 安全开关；
- AMT 远程管理、硬件监控（CPU / 板温、风扇智能调速）；
- WDT 看门狗开关（秒 / 分钟两种计时模式）；
- 板载设备：串口模式切换、网口启停；
3.Chipset 芯片组：内存时序、显卡 DVMT 分配、SATA RAID 模式、PCIe 链路速度；
4.Security 安全：管理员 / 用户密码、Secure Boot 安全启动、TPM 密钥管理；
5.Boot 启动：启动顺序、快速启动、UEFI / 传统模式切换；
6.Save&Exit：保存 / 放弃修改、恢复出厂、EFI Shell 启动；
- 故障处理：主板 CMOS 跳线短接 3 秒可清空 BIOS 恢复默认。
七、附录 C：看门狗 WDT 开发库（Windows+Linux）
1. Windows C/C++ API
提供 InitWDT、SetWDT、StartWDT、ResetWDT、StopWDT 全套函数，支持 1~255 秒 / 分钟超时，程序卡死自动重启；附头文件、lib 库、演示源码下载地址。
2. DOS/Linux 底层操作
直接操作 NCT6106D LPC 寄存器，提供完整寄存器读写示例代码，可自定义超时倒计时。
八、附录 D：8DI/8DO 数字 IO 开发库
1. Windows 函数：ADMX\_DIO\_Init 初始化、ADMX\_DI\_ReadPort 读取输入、ADMX\_DO\_WritePort 输出电平、LED 自定义灯控制；
2. 错误码定义：驱动打开失败、IO 操作异常；
3. 通道掩码：DI0~DI7、DO0~DO7 对应位标识，支持批量读写 IO 状态。
