ADLINK MXC-6000 系列嵌入式工控机
时间: 2026-07-15浏览次数：

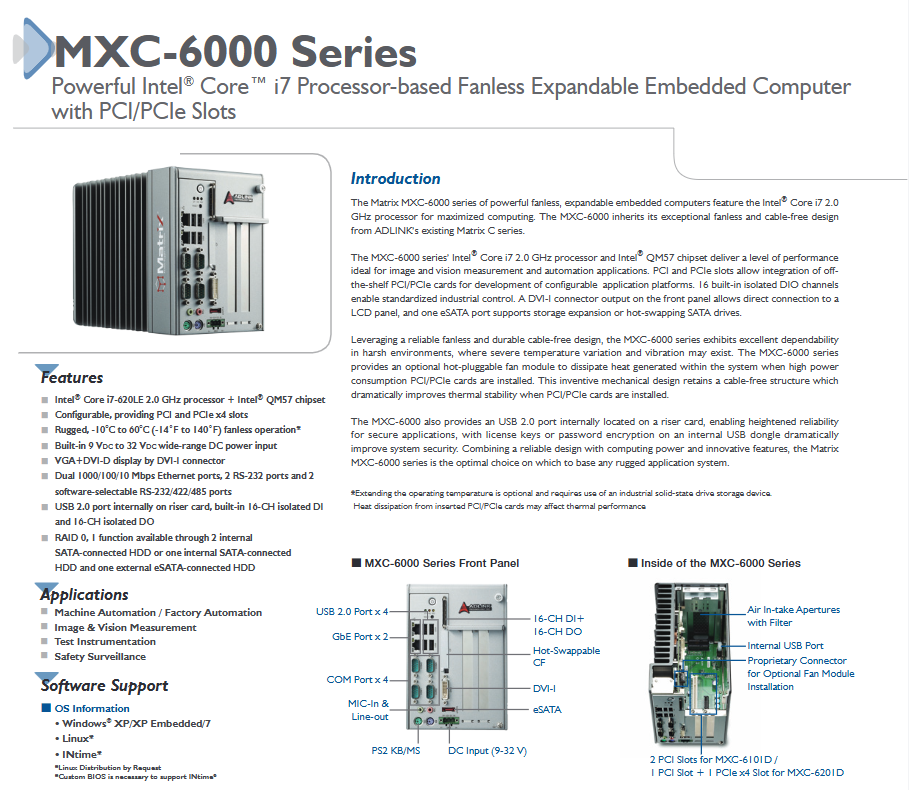

ADLINK MXC-6000 系列嵌入式工控机
ADLINK MXC-6000 系列嵌入式工控机
一、产品定位与核心优势
1. 产品定位
高端无风扇盒式扩展工控机，继承凌华 Matrix 全金属被动散热、无内部线缆结构；相比 MXC-2300（Atom 低功耗款），CPU 性能大幅提升，适配图像视觉、高速采集、复杂算法运算场景；支持可插拔散热风扇模组，解决高功耗 PCIe 采集 / 视觉卡散热难题。
2. 核心亮点
1. Intel Core i7-620LE 2.0GHz 高性能移动处理器 + QM57 芯片，算力满足视觉测量、复杂自动化运算；
2. 两种扩展槽硬件版本可选，兼容市面标准 PCI/PCIe 工业板卡；
3. 原生 16 路隔离 DI+16 路隔离 DO 工业数字量，满足设备 IO 控制；

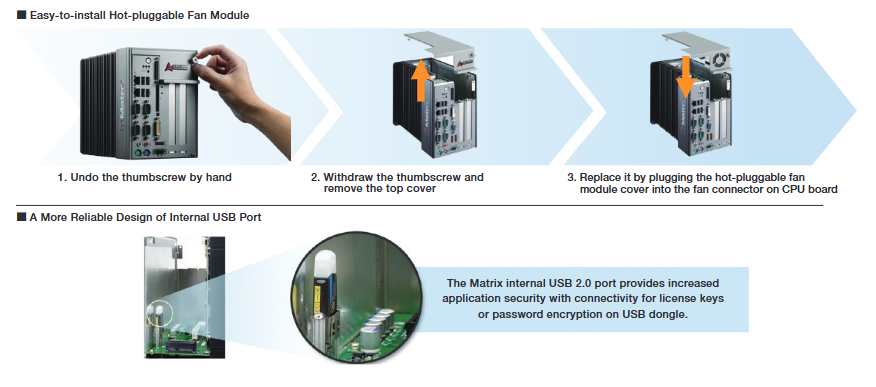

4. 创新**热插拔风扇模块**，加装大功率扩展卡时快速加装散热，整机仍保持模块化免拆复杂结构；
5. 内置私密 USB 口，可加密狗 / 授权硬件接入，提升设备信息安全；
6. 支持 SATA RAID0/1、外置 eSATA 热插拔存储扩展；
7. 宽压 DC 供电、加固宽温工业设计，适应高低温、振动恶劣现场。
3. 应用场景
机器 / 工厂自动化、图像视觉检测测量、工业测试仪器、安防监控。
二、核心硬件规格参数
2.1 运算与显示平台
1.处理器：Intel Core i7-620LE 2.0GHz，搭配 Intel QM57 芯片组，高性能移动架构；
2.内存：标配 2GB DDR3 800/1066MHz SODIMM，最大可升级至 4GB；
3.显示输出：单 DVI-I 复合接口，同时输出 VGA+DVI 两路独立画面；
- VGA 模拟最高 QXGA（2048×1536）；
- 可选内置 LVDS 48bit 接口，直连工业液晶屏。
2.2 两大型号扩展槽区分
| 型号 | PCI 插槽 | PCIe x4 插槽 |
| MXC-6101D | 2 个标准 PCI | 无 |
| MXC-6201D | 1 个标准 PCI | 1 个 PCIe x4 |
### 2.3 完整 I/O 接口
前面板外置接口
- 网络：2 路 Intel 82574L 千兆以太网；
- 串口：4 路 DB9 COM（COM1/2 可软件切换 RS232/422/485 自动流控，COM3/4 固定 RS232）；
- USB：4 路外置 USB2.0；
- 数字 IO：16CH 隔离 DI + 16CH 隔离 DO（1.5kV 隔离）；
- 存储：外置 Type II CF 卡槽、eSATA 外置硬盘口；
- 视频：DVI-I 复合视频输出；
- 音频：麦克风输入、线路输出；
- 键鼠：PS/2 键鼠复合接口；
- 电源：9~32V 宽压 3 针锁扣 DC 端子。
内置专用接口
1. 1 路**内部隐藏 USB2.0**：用于加密狗、授权密钥，不外露提升设备安全；
2. 内置 SATA 硬盘位、内置 Type II CF 卡槽；
3. 风扇模块专用扩展连接器，支持免整机拆解热插拔风扇。
2.4 存储能力
1. 内置 1 个 2.5 寸 SATA 硬盘位，支持两块内置盘组建 RA0/1；
2. 外置 eSATA 接口，支持热插拔外置存储扩容；
3. 内外双 CF 卡插槽，适配工业大容量固态存储；
4. 支持机械硬盘、工业 SSD 多种存储介质。
2.5 供电与机械结构
1. 供电：9~32VDC 宽直流输入，AT/ATX 电源架构；可选 100W 工业级 / 90W 商用 AC-DC 适配器；
2. 散热基础：整机铝挤无风扇被动散热；选配**可热插拔风扇模组**，加装高功耗 PCI/PCIe 卡时快速装配散热；
3. 尺寸重量：130 (W) × 225 (D) × 183 (H) mm，整机 3.5kg；
4. 安装：标配壁挂安装支架。
2.6 工业环境耐受指标
1. 工作温度
- 标准无风扇：0℃ ~ 50℃；
- 宽温选配（仅搭配工业 SSD、无大功率扩展卡）：-10℃ ~ 60℃；
* 注：插入高功耗 PCI/PCIe 板卡会降低整机散热上限；
2. 存储温度：-40℃ ~ 85℃（不含硬盘、CF 存储介质）；
3. 湿度：40℃环境下最高 95% 无凝露；
4. 振动抗扰：SSD/CF 配置 5Grms 5~500Hz 三轴；机械硬盘仅 0.5Grms；
5. 冲击耐受：50G 半正弦脉冲，持续 11ms；
6. 安规 EMC：CE、FCC A 类工业认证；内置硬件看门狗 WDT。
三、软件操作系统支持
兼容多类工业系统，支持实时工业内核：
1. Windows：XP / XP Embedded / Win7；
2. Linux 发行版（可向厂商定制适配）；
3. INtime 实时操作系统（需定制 BIOS 支持）。
四、可选配件清单
1. 热插拔散热风扇模组（高功耗扩展卡专用）；
2. 内存升级套件：4GB DDR3 内存条；
3. 存储预装件：500GB 机械硬盘、32/64/128GB 工业 SSD；
4. 电源：100W 工业宽温适配器、90W 商用适配器；
5. 整机宽温筛选服务，实现 - 10~60℃工作区间；
6. 配套串口、视频专用线缆。
