ADLINK NuPRO-E42 PICMG1.3 全长 SHB 主板
ADLINK NuPRO-E42 PICMG1.3 全长 SHB 主板
一、产品概述与核心定位
1. 产品形态
标准**PICMG 1.3 全长 SHB 工业主板**，依靠机箱背板提供 PCI/PCIe 扩展槽，分离计算主板与扩展背板，适合多采集卡、视觉卡高密度扩展工控平台。
2. 核心硬件平台
- CPU：LGA1150 插槽，支持 4 代 Intel i7-4770S /i5-4430S /i3-4330S / Pentium G3420；
- 芯片组：Intel Q87 PCH，支持 PCIe 3.0、RST 磁盘阵列、AMT9.0 远程管理；
- 内存：双通道 DDR3 1333/1600，双 240pin DIMM，最大 16GB；
- 定位：高扩展工业控制、机器视觉、高速 DAQ 测试设备、服务器级工控。
3. 核心功能亮点
1. 丰富工业 I/O：6 路串口（1 路可编程 RS232/422/485）、12 路 USB（6×USB3.0）、双千兆网；
2. 存储：4×SATA 6Gbps，支持 RAID0/1/5/10；
3. 扩展：主板引出 PCIe x16 显卡槽，背板提供 4PCI+4PCIe x1；
4. 安全：TPM1.2 硬件加密、硬件看门狗、硬件电压 / 温度 / 风扇监控；
5. 远程：Intel AMT 9.0 带外管理、PXE、WOL；
6. 显示：板载 VGA + 插针式 DVI 双显，集成 Intel HD 核显；
7. 系统：支持 Windows XP/7/8/Server2008、Ubuntu Linux。
二、完整硬件规格参数
1. 运算与存储
- CPU TDP：i7 65W、i5/i3/Pentium 54W，主板配套温控风扇；
- SATA：4 路 6Gbps，AHCI/RAID 双模式；
- 音频：可选 DB-Audio2 子卡实现 HD 音频；
- 存储扩展：仅支持 2.5 寸 SATA 硬盘，无板载 CF/M.2。
2. 网络接口
双千兆以太网：
- LAN1：Intel I217LM，支持 AMT9.0、PXE、WOL；
- LAN2：Intel I211AT，工业千兆，支持巨帧、IEEE1588。
3. 串口 COM（共 6 路 DB9 插针）
- COM1：拨码 SW13 切换 RS232/422/485；
- COM2~6：固定 RS232；
- 全部串口支持 BIOS 串口控制台重定向，支持远程运维。
4. USB 资源
- 后置挡板：2×USB3.0；
- 板载插针：4×USB3.0、4×USB2.0；合计 12 路 USB。
5. 显示输出
1. 后置 DB15 VGA（模拟输出）；
2. 板载 20pin DVI-D 插针，可选配套挡板转接 DVI 显示器；
3. 集成核显支持多屏，BIOS 可设置优先启动显示设备。
6. 环境与电气
- 工作温度：0~60℃；存储 - 20~80℃；
- 湿度：10%~90% 无凝露；
- 安规：CE/FCC A 类工业认证，RoHS 合规；
- 供电：标准 ATX 12V 主供电，主板 24pin+4pin 电源接口。
7. 功耗参考（实测满载）
- i7-4770S 整机满载约 86W；
- i5-4430S 整机满载约 54W；
- S3 待机仅 0.6~0.8W，S5 关机 0.4~0.5W。

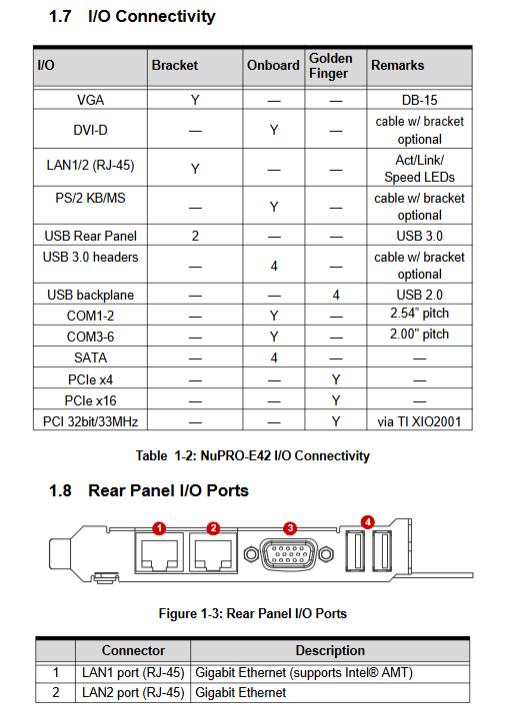

三、整机 I/O 布局（后置挡板 + 板载插针）
1. 后置挡板接口（外露）
2×RJ45 千兆网、DB15 VGA、2×USB3.0。
2. 主板内置插针（需配套线缆引出）
1. 6 路 COM 串口端子（分 2.54mm/2.0mm 两种间距）；
2. DVI-D 视频插针；
3. 4 路 SATA 供电 + 数据；
4. CPU 风扇 FAN1、系统风扇 FAN2（4 针 PWM 调速）；
5. HD Audio 子卡插座；
6. PS/2 键鼠插针；
7. 系统面板插针（电源键、复位、硬盘灯、蜂鸣器）；
8. 清除 CMOS 跳线 JBAT1、清除 RTC 跳线 JBAT2；
9. 12V 辅助供电、I2C 总线等扩展插针。
3. 拨码开关 SW13
仅控制 COM1 通讯模式：
- 1ON+2OFF：RS232
- 1ON+2ON：RS422
- 1OFF+2ON：RS485
四、硬件安装流程

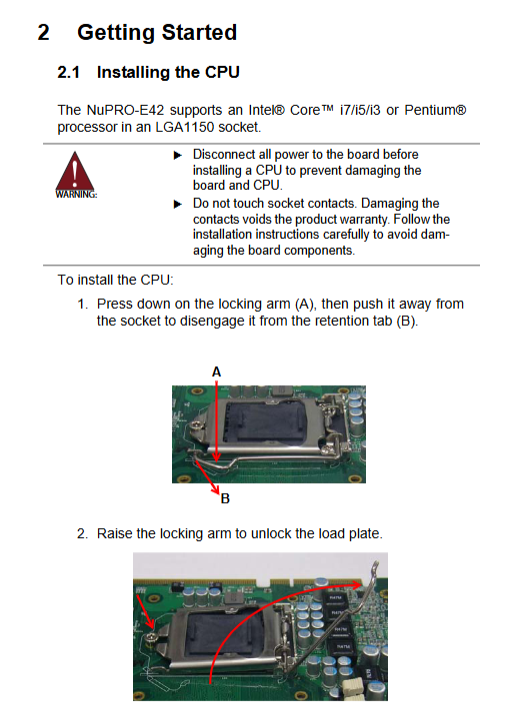

1. CPU 安装规范
LGA1150 锁扣式插槽，操作要点：
1. 下压解锁拨杆、翻开负载板，取下保护盖；
2. CPU 三角标识对准插槽 Pin1，禁止用力按压；
3. 扣合负载板、锁紧拨杆；
4. 必须涂抹导热硅脂并安装散热风扇，无风扇会烧毁 CPU。
2. 内存安装
双通道 DDR3，两条内存容量 / 品牌建议完全一致；插槽卡扣向外掰开，内存缺口对齐插入自动锁死，单 / 双通道模式 BIOS 自动识别。
3. 驱动安装顺序（Windows 系统）
1. Intel Q87 芯片组驱动；
2. 集成显卡驱动；
3. 双网卡驱动；
4. Intel ME 管理引擎；
5. USB3.0 控制器；
6. 可选 RST 磁盘阵列驱动（装系统时 F6 加载）。
五、完整 AMI Aptio BIOS 设置手册
开机按`Del`进入 BIOS，分为 7 大主菜单，全部图文配置说明：
1. Main 主页
显示 BIOS 版本、CPU / 内存信息、系统时间、访问权限。
2. Advanced 高级（核心配置区）
1. ACPI：休眠模式（S1/S3）、断电上电行为；
2. Trusted Computing：TPM1.2 开关、密钥清除；
3. CPU 配置：核心数量、VT 虚拟化、XD 防护、节能策略；
4. SATA：IDE/AHCI/RAID 模式切换、热插拔；
5. TXT 安全执行技术；
6. 显卡 DVMT 显存分配、多屏设置；
7. USB：传统 DOS 兼容、XHCI/ehci 开关；
8. Super IO：6 路串口开关、并口配置；
9. 硬件监控：CPU / 板温、风扇自动调速曲线；
10. AMT 带外管理开关；
11. 串口控制台重定向（远程运维）。
3. Chipset 芯片组
- 集成显卡 / 独立显卡启动优先级；
- PCIe 端口通道拆分（单 x4 或 4 路 x1）；
- 网卡、音频控制器使能；
- 断电恢复上电状态设置。
4. Boot 启动
启动设备优先级、PXE 网络启动、开机 NumLock、全屏 Logo 开关。
5. Security 安全
管理员 / 用户两级开机密码、Secure Boot 相关设置。
6. Save & Exit
保存 / 放弃修改、加载最优 / 故障默认、临时启动设备重载。
六、硬件看门狗 WDT
1. 功能：1~255 秒 / 1~255 分钟超时可选，超时自动整机复位；
2. 底层实现：ITE IT8783 Super IO 芯片；
3. 文档附带完整 DOS C 源码，提供寄存器读写示例；
4. BIOS 内可开启 / 关闭 WDT，支持系统软件定期喂狗。
七、系统底层资源（开发必备）
完整列出主板硬件底层分配表：
1. 内存地址映射（BIOS、APIC、显存、SMM 区域）；
2. DMA 通道占用分配；
3. I/O 端口基地址（串口、SIO、SATA、PCI 控制器）；
4. PIC/APIC 两种模式下全部 IRQ 中断路由；
5. PCI 总线设备号、中断共享映射表；
用于驱动、底层采集、实时系统开发。
八、安全、包装
1. 装箱标配
NuPRO-E42 主板、SATA 数据线、USB3.0 挡板线、6 路串口配套线缆、驱动 DVD、纸质手册。
2. 安全规范
- 拆机、插拔板卡必须断开 ATX 电源；
- 主板内置 CR2032 锂电池，错换型号有爆炸风险；
- 静电防护：拆装佩戴接地防静电手环；
- 高温工况必须使用原厂 4 针温控风扇。
3. 环保合规
符合欧盟 RoHS、WEEE 废弃电子回收标准，整机不含受限重金属。
