ADLINK MXC-2300 系列无风扇可扩展嵌入式工控机
时间: 2026-07-15浏览次数：

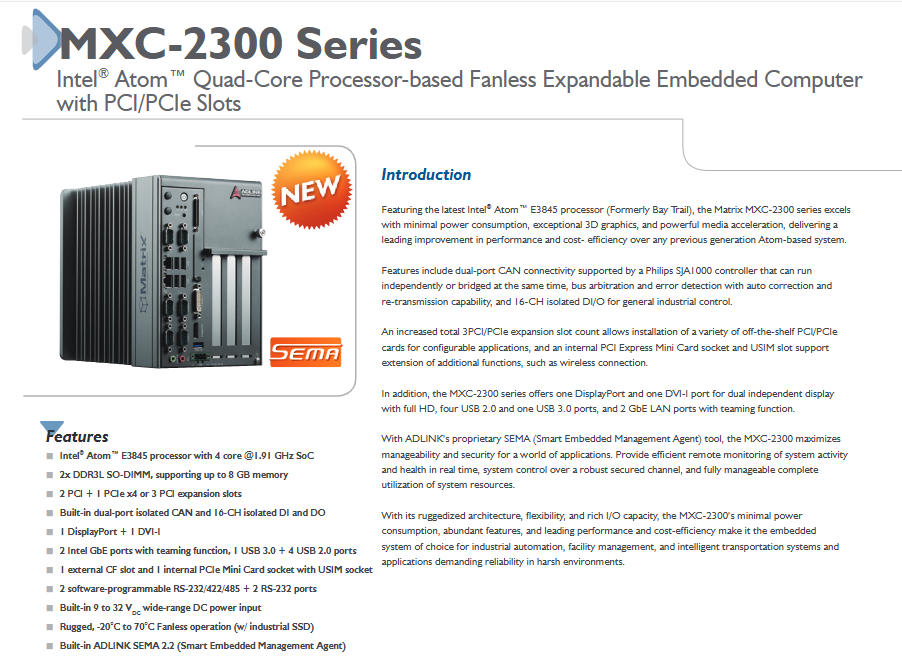

ADLINK MXC-2300 系列无风扇可扩展嵌入式工控机
ADLINK MXC-2300 系列无风扇可扩展嵌入式工控机
一、产品核心定位与应用场景
1. 产品定位
低功耗无风扇盒式工控机，核心优势是**多标准扩展插槽 + 原生工业隔离 I/O**，可加装采集卡、视觉卡、运动控制卡，兼顾运算、扩展与现场总线通讯；采用全金属被动散热，支持宽温恶劣工况，搭载自研 SEMA 实现远程设备健康监控。
2. 适用行业
工厂 / 机械设备自动化、船舶自动化、智能交通 / 道路监控、工业测试测量仪器。
二、核心硬件特性总览
1.运算平台：Intel Atom E3845 四核 1.91GHz Bay Trail SoC，集成核显，低功耗设计
2.内存：双 DDR3L SO-DIMM 插槽，标配 4GB，最大扩容至 8GB
3.扩展能力（整机核心亮点）
两种插槽配置可选：
- 方案 1：2 个 PCI + 1 个 PCIe x4（型号后缀 3E1）
- 方案 2：3 个标准 PCI（型号后缀 3S）
4.原生工业隔离 I/O（CD 型号专属）
双隔离 CAN 总线（SJA1000 控制器）、16 路隔离 DI+16 路隔离 DO，1.5kV 隔离耐压
5.显示输出：DP + DVI-I 双独立显示，DP 最高 2560×1600，DVI 最高 1920×1200
6.网络：双 Intel I210 千兆网口，支持网卡绑定 Teaming、WOL 远程唤醒
7.串口：4 路 DB9 COM：COM1/2 软件切换 RS232/422/485 自动流控；COM3/4 固定 RS232
8.USB：外置 1×USB3.0 + 4×USB2.0，内置 1 路 USB2.0
9.存储：外置 CF 卡插槽、内置 2.5 寸 SATA 硬盘位；内置 Mini PCIe 卡槽 + USIM 卡座（4G / 无线扩展）
10.供电：9~32VDC 宽压直流输入，带锁止端子，支持远程开关机；可选 100W 交流电源适配器
11.散热： 标准 0~50℃无风扇；选配工业 SSD 可扩展至 - 20~70℃宽温
12.管理工具：预装 SEMA 2.2 智能嵌入式管理代理，集成硬件看门狗 WDT

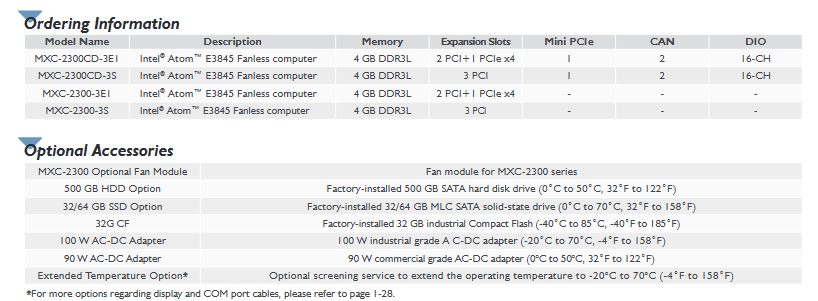

三、四大细分型号区分
| 型号 | 扩展槽 | CAN / 隔离 DIO | Mini PCIe |
| MXC-2300CD-3E1 | 2PCI+PCIe x4 | 双 CAN、16DI/16DO | 有 |
| MXC-2300CD-3S | 3PCI | 双 CAN、16DI/16DO | 有 |
| MXC-2300-3E1 | 2PCI+PCIe x4 | 无 CAN、无隔离 DIO | 无 |
| MXC-2300-3S | 3PCI | 无 CAN、无隔离 DIO | 无 |
- CD 后缀：**工业总线版**，自带 CAN 与隔离数字量，适合 PLC、产线控制；
- 无 CD：标准版，仅基础通用 I/O，适合视觉、通用工控场景。
四、详细硬件规格
4.1 核心运算与显示
- CPU：E3845 4 核 1.91GHz，核显基础 542MHz、最高 792MHz
- 显存：动态 DVMT 分配
- 显示接口：
- DisplayPort 1.2：2560×1600@60Hz
- DVI-I 兼容 VGA 输出，VGA 模式最高 2560×1600，DVI 数字 1920×1200
4.2 全部 I/O 接口清单（前面板）
从上至下布局：
1. 状态指示灯、复位按键
2. 2×DB9 CAN 隔离口（CD 机型）
3. 双千兆 RJ45 网口
4. CF Type II 存储卡插槽
5. 4 路 DB9 串口 COM1~COM4
6. DVI-I 视频口
7. USB3.0 Type-A
8. 音频：麦克风输入、线路输出
9. 3 针 9~32V 直流电源端子，附带远程开关机 2 针端子
4.3 存储配置选项
1. 标配：无存储，用户自行加装 2.5 寸 SATA 盘 / CF 卡
2. 工厂预装可选：
- 500GB 机械硬盘（0~50℃）
- 32/64GB 工业 ML SATA SSD（-20~70℃）
- 32GB 工业 CF 卡（-40~85℃）
4.4 机械参数
- 尺寸：宽 142 × 深 219 × 高 210 mm
- 整机重量：3.5kg
- 安装方式：壁挂支架（标配配件）
- 可选配件：智能温控散热风扇模组（高温重载加装）
4.5 工业环境可靠性
1. 温度
- 标准无风扇：0 ~ +50℃
- 宽温选配（工业 SSD/CF）：-20 ~ +70℃
- 存储温度：-40 ~ +85℃（不含磁盘）
2. 湿度：40℃下 95% 无凝露
3. 振动耐受
- SSD/CF 配置：5Grms 三轴 5~500Hz
- 机械硬盘：0.5Grms（大幅降低耐受）
4. 冲击：50G 半正弦 11ms（SSD/CF）
5. EMC 安规：CE、FCC A 类；ESD 接触 ±4kV / 空气 ±8kV；UL/cUL、CB 安全认证
五、软件支持
1. 操作系统
- Windows：Win7 / Win7 Embedded、Win8 / Win8 Embedded
- Linux：Fedora 18（其他发行版可向厂商申请）
2. SEMA 2.2 管理工具核心能力
凌华自研设备运维软件，配套全系列工控：
1. 实时硬件监控：CPU、温度、输入电压、功耗
2. 分级硬件看门狗 WDT，系统卡死自动复位
3. 安全远程设备控制、资源利用率统计
4. 用户闪存、上电计时、告警日志功能
六、可选配件清单
1. 温控风扇模组（高负载散热）
2. 500GB SATA HDD、32/64GB 工业 SSD、32GB CF 卡
3. 90W 商用 / 100W 工业级 AC-DC 电源适配器
4. 宽温筛选服务（整机升级 - 20~70℃工作能力）
5. 配套视频、串口、CAN 专用线缆
