ADLINK Matrix 全系列无风扇嵌入式工控机
时间: 2026-07-14浏览次数：
ADLINK Matrix 全系列无风扇嵌入式工控机
ADLINK Matrix 全系列无风扇嵌入式工控机
一、产品两大产品线划分
1. MXC 系列：带 PCI/PCIe 扩展槽，支持 DAQ / 视觉 / 运动插卡
特点：机箱侧边预留标准长插槽，可加装采集卡、GigE 视觉卡、运动控制卡，适合需要板卡扩展的测量、视觉平台，分三代型号：MXC-6300（三代酷睿高性能）、MXC-4000（Atom D510 中端扩展）、MXC-2000（Atom N270 入门扩展）。
2. MXE 系列：紧凑型一体化，无外部长扩展槽，内置 Mini PCIe 无线位
特点：体积更小、集成 IO 丰富，主打车载、闸机、楼宇、小型控制，不支持全长 PCIe 插卡，依靠 Mini PCIe 扩展 4G/WiFi/GPS，型号包含 MXE-5300（二代酷睿高性能）、MXE-3000（Atom D510）、MXE-1300（Atom D2550/N2600）、MXE-1200（12 串口专用）、MXE-1000（基础 Atom 机型）。
二、MXC 可扩展插卡系列详细规格

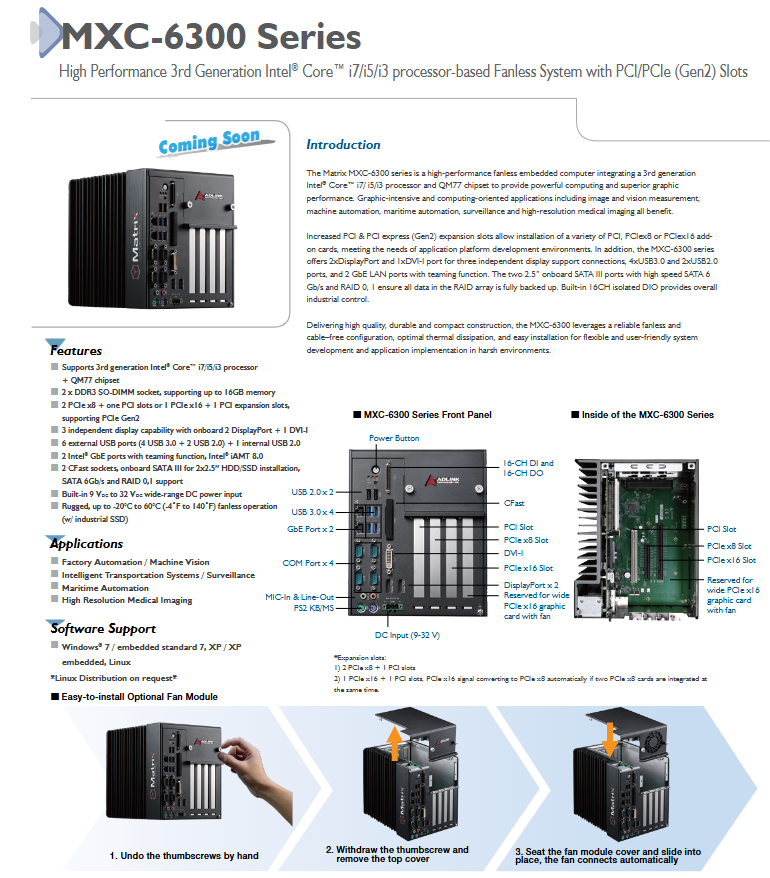

（1）MXC-6300 高端 3 代酷睿机型
1.核心平台：3 代 i7/i5/i3 移动 CPU + QM77 芯片，双 DDR3 内存最高 16GB；
2.扩展插槽:二选一配置：2×PCIe x8 + 1×PCI / 1×PCIe x16 + 1×PCI（自动切换带宽），可搭配 GIE64 + 视觉卡、DAQ 采集卡；
3.显示输出：2×DP + DVI-I，三路独立显示，最高 2560×1600；
4. IO 接口
- 网口：双千兆，支持 Teaming、iAMT8.0 远程管理；
- 串口：4COM（2 路可编程 RS232/422/485，2 路 RS232）；
- USB：4×USB3.0+2×USB2.0 + 内置 USB；
- DIO：16 隔离 DI+16 隔离 DO（1.5kV 隔离）；
- 存储：双 SATA III 支持 RAID0/1、内外双 CFast；
5.供电 9~32V 宽 DC 输入，可选 160W 交流适配器；
6.环境：标配 0~50℃（机械硬盘）；选配工业 SSD 可达 - 20~60℃；SSD 运行 5Grms 强抗震；
7.选配:可加装智能散热风扇（高功耗插卡专用）、壁挂套件、宽温筛选服务。
8.应用：高清医疗成像、多相机机器视觉、海事自动化、高端产线 ATE 测试。
（2）MXC-4000 中端 Atom D510 机型
1.核心：Atom D510 双核 1.66GHz + ICH8-M，标配 1GB DDR2；
2.插槽两种**：MXC-4002D（双 PCI）/ MXC-4011D（1PCI+1PCIe x1）；
3.特色 IO：VGA+LVDS 双显、双 eSATA 外置存储、12 隔离 DI/DO；
4.温宽：标配 0~55℃，SSD 选配 - 10~60℃；
5.适用：工厂控制、小型测试仪器、交通监控。
（3）MXC-2000 入门 Atom N270 机型
1.核心：Atom N270 1.6G + 945GSE，1GB DDR2；
2. 三款版型区分插槽：
- MXC-2002：2 PCI；
- MXC-2011：1 PCI+1 PCIe x1；
- MXC-2012：2 PCI+PCIe x4（满足海事 IEC-60945 标准，18~36V 隔离供电）；
3. 标配 VGA+S-Video 双显、双热插拔 CF 卡；可选 16 隔离 DIO；
4. 极限宽温：工业 SSD 选配 - 20~70℃，全系 5Grms 抗振；
5. 应用：基础数据采集、楼宇自控、船舶小型控制设备。
三、MXE 紧凑型无全长插槽系列（Mini PCIe 无线扩展）
（1）MXE-5300 二代酷睿高性能机型
1.核心：2 代 i7/i5/i3 低功耗 CPU + QM67，最高 16GB DDR3；
2.无线扩展：双 Mini PCIe + USIM 卡槽，支持 3G/WiFi/BT/GPS；
3. IO 亮点：4 路千兆网、4COM（2 路 485 可编程）、2×USB3.0+4×USB2.0、4 隔离 DI/DO；
4. 存储：SATA III、外置 CFast、eSATA；
5. 温宽：SSD 机型 - 20~70℃，支持 iAMT7 远程运维；
6. 场景：车载监控、智能交通、大型楼宇管理。

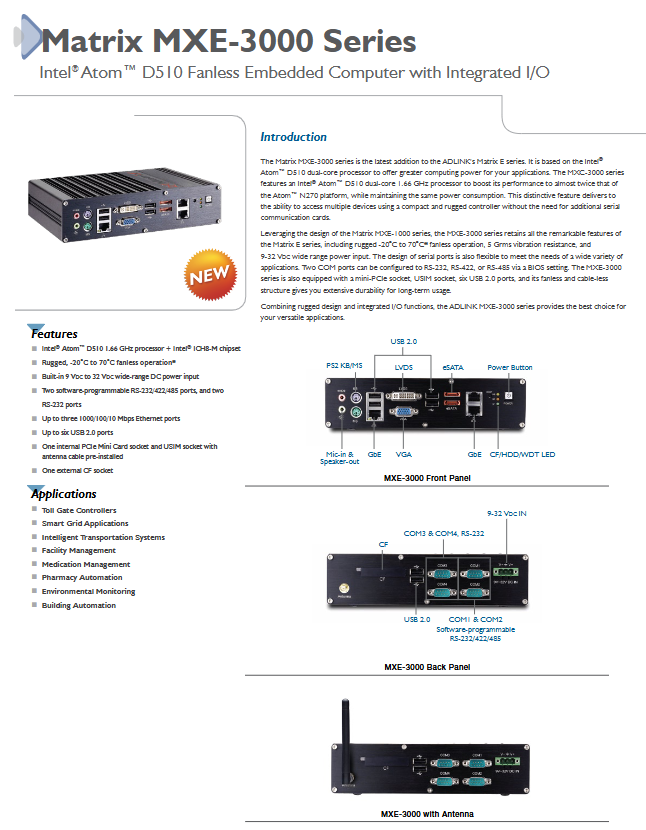

（2）MXE-3000 Atom D510 紧凑型
1. 三网口、四串口、LVDS+VGA 双显、Mini PCIe 无线位；
2. 体积小巧 210×170×53mm，重量仅 1.8kg；
3. 适用：收费站控制器、环境监测、智能电网。
（3）MXE-1300 Atom D2550/N2600 通用机型
1. 区分 2.5 寸盘（1301/1302）与 3.5 寸大盘（1311/1312）两款；
2. 6~36V 超宽直流供电，3 千兆网、4 串口、4 路 DIO；
3. 适配移动监控、SCADA 数据采集。
（4）MXE-1200 12 串口专用工控
1. 核心特色：总计 12 路串口（2 路可编程 485+2 路 RS232+8 路 DB62 批量串口）；
2. 分三种型号：全 232、全 422、全 485 批量串口；
3. 6~36V 车载供电，单千兆网；
4. 专用场景：智能电网、多仪表网关、自动收费闸机。
（5）MXE-1000 基础 Atom 入门机型
1. N270 低功耗，分单网、三网、双 1394 相机接口三个子型号；
2. 双 485 串口、CF 存储、Mini PCIe 无线；
3. 1394 版本适配老式工业相机采集。
四、全系列通用工业设计标准
1. 散热与结构
- 全系列**无鳍片风扇、无内部排线**模块化密闭机箱，减少故障点；
- MXC 高端机型可选可拆卸智能散热风扇，适配高功耗 PCIe 显卡 / 采集卡。
2. 供电体系
- 主流 9~32V 宽压直流；MXC-2012、MXE-1200/1300 升级 6~36V 车载隔离直流；
- 配套 40/80/100/160W 工业宽温 AC-DC 适配器可选。
3. 环境可靠性统一规范
1.温度
- 标配机械硬盘：0~50/55℃；
- 选配工业 SSD/CFast：-20℃低温启动，上限 60~70℃；
- 存储温度统一 - 40~85℃（不含存储介质）；
2.振动冲击
- SSD/CFast 运行：5Grms 三轴振动、50G 冲击；
- 机械硬盘仅 0.5Grms，不适合高震动场景；
3.防护：ESD 接触 ±4KV、空气 ±8KV；CE/FCC A 类工业电磁兼容；
4. 安装：全系标配 VESA 壁挂支架。
4. 存储统一方案
全部支持：2.5 寸 SATA HDD/SSD；外置热插拔 CF/CFast 卡；高端机型支持 eSATA 外接扩容；MXC-6300 支持 RAID0/1 数据冗余。
5. 软件系统支持
Windows XP/XP Embedded/Win7/Embedded Standard 7；全系可定制 Linux 系统；内置硬件看门狗 WDT，支持远程唤醒 WOL、iAMT 远程管理（酷睿机型）。
五、通用可选配件汇总
1. 内存升级：DDR2/DDR3 扩容 2/4/8GB；
2. 存储：320G 工业硬盘、8/32/64GB 宽温 SLC/MLC 工业 SSD、CFast 存储卡；
3. 供电：各功率工业 AC 电源适配器；
4. 功能扩展：Mini PCIe 4G/WiFi/GPS 无线模组、MXC 系列散热风扇模块；
5. 环境升级：整机宽温筛选服务，解锁 - 20℃低温工作能力。。
