ADLINK MXC-6400 系列第六代酷睿无风扇可扩展工控机
时间: 2026-07-14浏览次数：

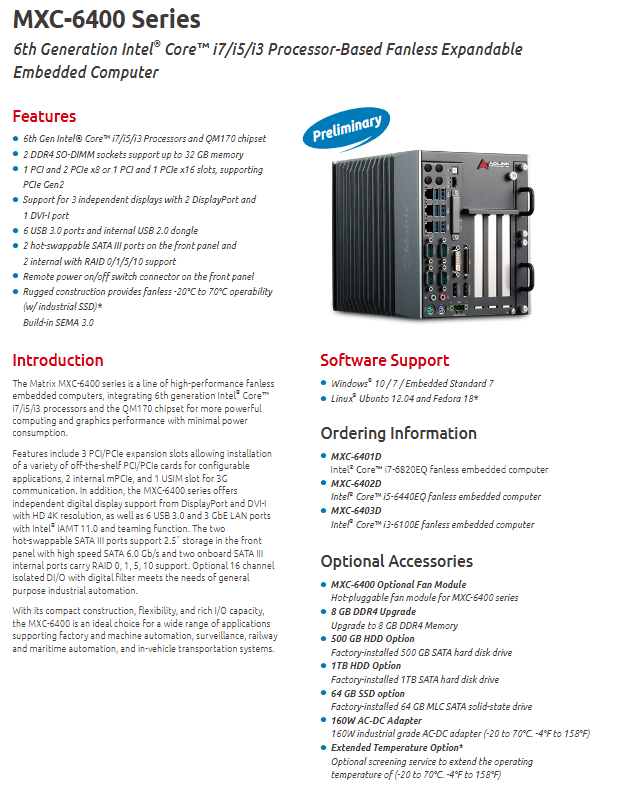

ADLINK MXC-6400 系列第六代酷睿无风扇可扩展工控机
ADLINK MXC-6400 系列第六代酷睿无风扇可扩展工控机
一、基础信息
MXC-6400 系列工业主机规格书，产品定位**6 代酷睿高性能无风扇插卡式工控机**，属于 Matrix MXC 可扩展产品线迭代升级型号，主打机器视觉、轨道交通、海事、车载、高端自动化产线场景，支持全长 PCI/PCIe 采集 / 视觉卡扩展，具备强算力、多屏、多网、RAID 冗余存储、超宽温工业特性。
二、产品核心定位与整体优势
MXC-6400 是前代 MXC-6300（3 代酷睿）的升级机型，搭载 Intel 第 6 代酷睿处理器 + QM170 工业移动芯片组，无鳍片全铝密闭散热架构，标配多 PCI/PCIe 扩展槽，可搭配 DAQ 采集卡、GIE 系列 PoE 视觉网卡；
核心亮点：
1. 最高 32GB DDR4 大内存、四路 SATA 支持 RAID0/1/5/10 数据冗余；
2. 三独立 4K 显示输出，6 路高速 USB3.0；
3. 3 路千兆网 + iAMT11 远程管理；
4. 原生 - 20℃~70℃宽温（搭配工业 SSD/CFast）；
5. 双 Mini PCIe+USIM 插槽支持 4G/WiFi 无线；
6. 可选 16 通道隔离 DI/DO，适配大型自动化联锁控制；
7. 前置热插拔硬盘位，维护便捷，配备外置远程开关机端子。

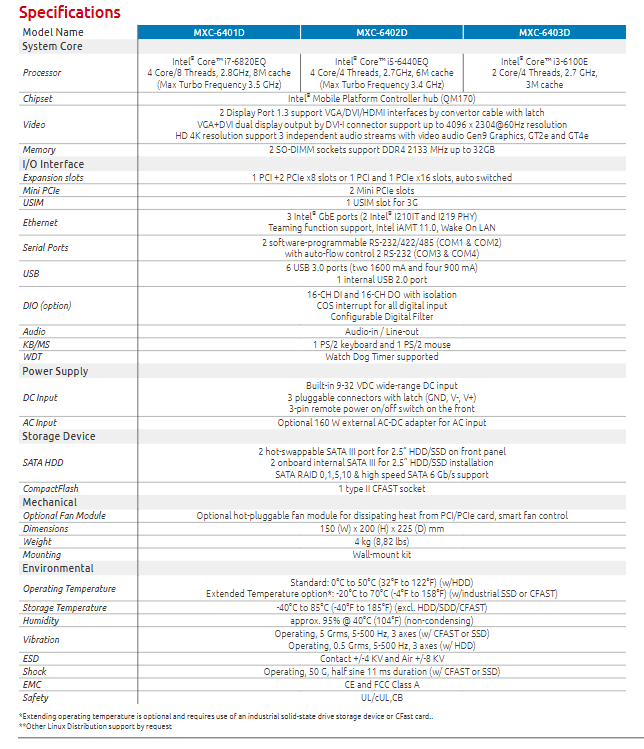

三、硬件完整规格分模块说明
1. 运算核心（3 款标准型号）
文档提供三款整机，处理器区分算力梯度：
1.MXC-6401D：i7-6820EQ 4 核 8 线程，2.8GHz，睿频 3.5GHz，8MB 缓存（顶配高算力，多相机视觉、医疗成像）
2.MXC-6402D：i5-6440EQ 4 核 4 线程，2.7GHz，睿频 3.4GHz，6MB 缓存（中端通用自动化）
3. MXC-6403D：i3-6100E 2 核 4 线程，2.7GHz，3MB 缓存（经济型采集控制）
配套芯片组：Intel QM170；核显 Gen9 GT2e/GT4e，原生 4K 解码输出；
内存：双 DDR4 SO-DIMM 插槽，2133MHz，最大 32GB。
2. 扩展总线（适配 DAQ/GigE 视觉卡）
两种硬件插槽自动切换模式：
方案 1：1 路标准 PCI + 2 路 PCIe x8
方案 2：1 路标准 PCI + 1 路 PCIe x16
兼容 PCIe Gen2，支持凌 DAQ-2000 采集卡、GIE64 + 四路 PoE 视觉网卡等全长插卡；
额外内置 2 个 Mini PCIe 插槽 + 1 个 USIM 卡插槽，可扩展 4G、WiFi、GPS 无线模组。
3. 显示输出（三路独立 4K）
- 2×DP1.3 接口，支持 4096×2304@60Hz 4K；
- 1×DVI-I 复合接口，可转接 VGA/DVI/HDMI；
- 三路画面完全独立输出，适配多屏监控、视觉检测操作台。
4. I/O 外设接口
1.以太网：3 路独立 Intel 千兆网卡（I210IT+I219），支持链路聚合 Teaming、WOL 远程唤醒、Intel iAMT 11 远程设备管理；
2. 串口 COM：4 路 DB9，COM1/2 软件切换 RS232/422/485 带自动流控，COM3/4 固定 RS232；
3. USB：6 路外置 USB3.0（2 口 1.5A 大电流，4 口 0.9A）+ 1 路内置 USB2.0；
4. 数字 IO（选配）：16 隔离 DI + 16 隔离 DO，带数字滤波、DI 中断触发，适配产线联锁；
5.音频:麦克风输入、线路输出；
6. 外设：PS/2 键鼠、硬件看门狗 WDT；
7. 前置专用 3 针远程开关机端子，便于控制柜集中启停。
5. 存储系统（冗余 RAID 架构）
总计 4 路 SATA III 6Gbps 高速接口：
1. 前置 2 路**热插拔 2.5 英寸 SATA**硬盘位，无需拆机维护；
2. 机箱内部 2 路内置 SATA 硬盘位；
3. 支持 SATA RAID 0/1/5/10，满足测量数据、图像文件安全备份；
4. 外置 Type II CFast 高速存储卡插槽，可替代硬盘启动系统；
6. 供电与机械结构
- 直流输入：9~32V 宽幅直流，3 针带锁端子；可选 160W 工业 AC-DC 适配器；
- 尺寸：宽 150mm × 高 200mm × 深 225mm；整机重量 4kg；
- 安装：配套壁挂安装套件；
- 散热选配：可插拔智能散热风扇模块，用于搭载高功耗 PCIe 显卡 / 采集卡场景。
7. 环境可靠性指标
1.工作温度
标配机械硬盘：0℃ ~ 50℃；
选配工业 SSD/CFast 整机筛选：-20℃ ~ 70℃宽温运行；
2. 存储温度：-40℃ ~ 85℃（不含硬盘 / 存储卡）；
3. 湿度：40℃下最高 95%，无凝露；
4. 振动冲击：
SSD/CFast 配置：5Grms 5~500Hz 三轴振动、50G 半正弦 11ms 冲击；
机械硬盘：仅 0.5Grms，不适合高震动现场；
5. ESD 静电：接触 ±4KV，空气 ±8KV；
6. 认证：CE、FCC A 类工业电磁兼容，UL/cUL、CB 安全认证。
四、软件操作系统支持
Windows：Win10 / Win7 / Embedded Standard 7；
Linux：Ubuntu 12.04、Fedora 18，其他发行版可按需定制适配。
五、可选配件清单
1. 内存升级：8GB DDR4 内存条；
2. 存储介质：500GB/1TB SATA 机械硬盘、64GB MLC 工业 SSD；
3. 供电：160W 宽温工业 AC-DC 电源适配器；
4. 散热：MXC-6400 专用可插拔智能风扇；
5. 环境升级：整机宽温筛选服务，解锁 - 20~70℃工作区间。
六、适用应用场景
工厂自动化产线、多相机机器视觉检测设备、轨道交通车载控制、海事船舶自动化、车载智能监控、高精度 ATE 自动化测试、医疗影像采集系统。
