ADLINK GIE64+ 4 通道 PoE 千兆视觉采集卡
时间: 2026-07-14浏览次数：
ADLINK GIE64+ 4 通道 PoE 千兆视觉采集卡
ADLINK GIE64+ 4 通道 PoE 千兆视觉采集卡
产品概述
1.1 产品定位
PCIe x4 总线工业视觉专用网卡，集成 4 路独立千兆 PoE 网口，专为 GigE Vision 工业相机设计，单根网线同时传输图像数据 + 给相机供电，支持多相机 IEEE1588 精准同步，大幅简化机器视觉控制柜布线。
1.2 核心功能特性
1.PoE 供电标准：完全兼容 IEEE802.3af，每通道最大 15.4W、44~48V 输出，支持 0~4 类 PD 设备自动识别、分级检测；单通道短路、过流硬件保护。
2.网络传输能力
- 4 路独立 Intel 82574L 千兆 MAC/PHY，10/100/1000M 自适应；
- 支持 9KB 巨型帧、链路聚合 LACP，聚合后带宽翻倍；
- PCIe v1.1 x4 总线，2.5GT/s 带宽，满足多路高清相机无丢包传输。
3.多相机同步：内置 IEEE1588 精密时钟协议，多卡 / 多相机统一时间戳同步抓拍。
4.软件控制 PoE：配套 SmartPoe API，程序远程开关各通道 PoE 供电，无需插拔网线。
5.供电两种模式
- 轻载：四路总 PoE 功率＜20W，仅靠 PCIe 插槽供电，无需外接 12V 电源；
- 重载：总功率＞20W 必须外接 12V 7A 辅助电源，防止主板 PCIe 供电过载烧毁。
1.3 典型应用场景
机器视觉在线检测、科研成像设备、医疗影像采集设备。
1.4 硬件规格总览
电气参数
- 主控芯片：Intel 82574L
- 总线：PCIe x4（兼容 x8/x16 插槽）
- PoE 单通道：48V，15.4W 上限，短路限流保护
- 外接辅助电源：12VDC，最大 7A
物理与环境
- 尺寸：宽 145mm × 深 111.12mm，标准全高 PCIe 工控挡板
- 工作温度：0℃ ~ 55℃；存储：-40℃ ~ 85℃
1.5 板卡 I/O、指示灯与拨码定义
（1）硬件分区（板卡布局）
A：PCIe 金手指插槽；B：4 路 RJ45 网口；C：PoE 供电状态黄灯；D：12V 外接电源端子

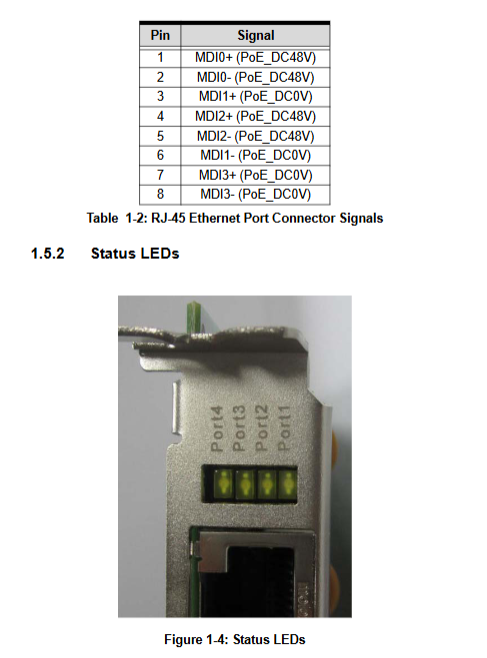

（2）RJ45 网口引脚
8 芯网口集成数据差分 + PoE 48V 供电回路，1/2/4/5 为 48V 正极，3/6/7/8 为电源地，兼容标准 CAT5 网线。

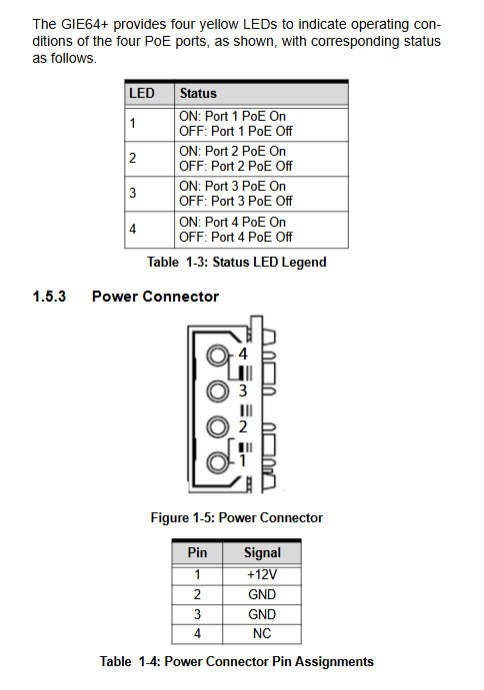

（3）前置 PoE 状态灯
4 颗黄色指示灯，一一对应 Port1~Port4：灯常亮 = 该通道 PoE 开启供电；熄灭 = PoE 关闭 / 无相机接入。
（4）外接 12V 电源端子（4Pin）
引脚 1=+12V，引脚 2/3=GND，4 = 空脚；总功率满载四路相机时必须接线。
（5）Card ID 拨码开关 S1
板载 4 位 DIP 拨码，用于多卡工控系统区分卡号（0~15 共 16 个唯一 ID），软件可读取编号区分多张 GIE64 + 采集卡。
（6）板载底层数据流指示灯（共 9 颗）
1~4 号：网口下行通道，闪烁 = 数据正常，常灭 = 通道故障；
5~8 号：上行通道，常亮 / 闪烁正常；
9 号全局故障灯：常亮代表 PCIe 交换芯片异常，硬件故障。
快速安装指南
2.1 开箱检查
标准包装内含 GIE64 + 板卡、纸质用户手册；收货先检查运输破损，配件缺失联系经销商，保留包装用于返修。
2.2 硬件安装步骤
1. 工控机整机断电，打开机箱，空置 PCIe x4/x8/x16 插槽；
2. 拆除挡板，平稳插入板卡并锁紧固定螺丝；
3. 四路相机总功耗＞20W 时，必须连接尾部 12V 辅助电源线；
4. CAT5 网线接入 RJ45 口连接 GigE 相机；
5. 上电开机，前往 Intel 官网下载 82574L 以太网驱动；
6. 安装凌华视觉函数库，调用 SmartPoe API 控制 PoE 通断。
2.3 安全操作规范
1. 插拔板卡、接线前必须整机断电，防止静电击穿网口 PHY 芯片；
2. 禁止堵塞板卡散热片通风，避免高温降速、丢包；
3. 仅使用原厂适配 12V 电源线，禁止超 7A 电源输入；
4. 板内置备份锂电池，更换型号错误有爆炸风险，仅授权工程师维修；
5. 出现线材破损、进水、指示灯异常立即断电送修。
高级配置与优化技巧
巨帧（Jumbo Frame）
启用方法：在Intel PROSet高级设置中，将“Jumbo Packet”设为9014字节。
要求：所有网口、交换机、相机均支持巨帧，否则通信失败或性能下降。
中断亲和性
多核CPU系统中，可将不同端口的中断绑定到不同CPU核心，提升并行处理能力（通过任务管理器或SetIrqAffinity工具）。
电源管理
若使用外部12V供电，确保电源波纹小于100mVpp，避免影响PoE稳定性。
线规建议：AWG 18或更粗，长度小于1米以减少压降。
维护与长期可靠性
定期检查风扇/散热：GIE64+被动散热，机箱内应保持良好气流，温度不超过55°C。
固件更新：关注ADLINK官网，更新PCIe固件和82574L的EEPROM配置（可能修正PTP或功耗问题）。
静电防护：操作时佩戴防静电腕带，避免触摸金手指。
备份配置：若使用链路聚合或静态IP，记录配置，便于快速重建。
