Honeywell UMS安全系统排障指南
时间: 2026-07-14浏览次数：
Honeywell UMS安全系统排障指南
Honeywell UMS安全系统排障指南
基础信息
产品定位
UMS 通用信号调理成套解决方案，替代传统分立隔离栅、继电器、熔断器端子排，标准化模块化设计，适配集中 / 分布式 SIS 安全柜布线，兼容霍尼韦尔 Series-C、通用 IO、安全 IO IOM/IOTA 模块。

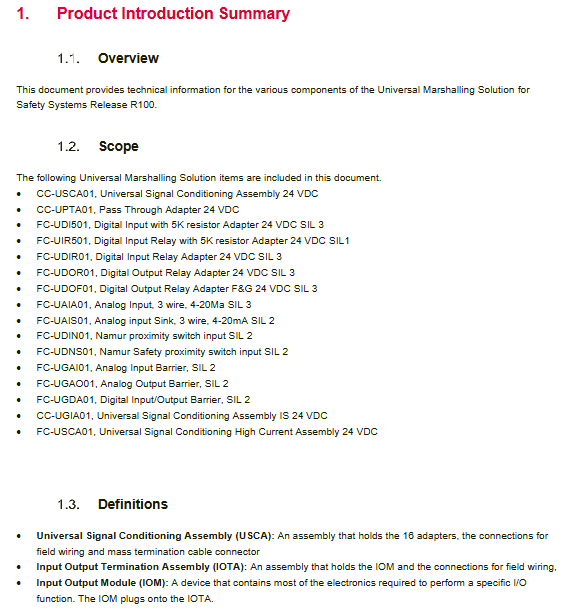

核心术语定义
- USCA：通用信号调理背板（容纳 16 块单通道适配模块）
- IOTA：DCS/SIS 侧 IO 端子底座
- IOM：IO 电子采集输出模块
- SIC：系统互联多芯电缆（37 针 DB，连接背板与 IOTA）
- Adaptor：单通道插拔式信号调理模块（单通道隔离 / 继电器 / 本安栅）
整体架构优势
1. 模块化热插拔单通道适配模块，无需单独安装隔离栅、继电器、保险端子；
2. 三级现场端子，带可断开刀闸 + 集成通道保险丝，检修无需拆线；
3. 背板统一 24VDC 供电，有源调理模块无需额外电源；
4. 整机 DIN 导轨安装，垂直布线适配标准控制柜；
5. 每通道状态 LED，故障直观可视；
6. 支持 SIL1/SIL2/SIL3 功能安全等级、ATEX/IEC Ex / 北美 Class I Div2 防爆认证；
系统硬件整体分类
整套 UMS 分为三大类硬件：**16 通道背板基座、单通道信号适配模块、SIC 互联电缆**
（一）三款 16 通道 DIN 导轨背板（基座）
全部尺寸统一：199 (H)×140 (W)×135 (D) mm，支持 16 个单通道模块插槽，自带三级接线端子、刀闸分断、通道保险、电源指示灯、37 针 SIC DB 接口，工作温区 - 40℃~+70℃
1. CC-USCA01 标准通用背板
常规模拟 / 数字信号专用，最大 1.3A 总供电，SIL3 整机等级，适配普通非防爆现场模块。
2.CC-UGIA01 本安防爆隔离背板
专为危险区配套 UGAI/UGAO/UGDA 本安隔离栅模块，承载防爆信号回路。
3.FC-USCA01 大电流高负载背板
最大 16A 总输出电流，适配 FC-UDOF01 大功率继电器输出模块，驱动大负载电磁阀、执行器。
（二）全系列单通道插拔适配模块（共 14 款，分普通型 / 本安隔离型两大类）
所有模块厚度仅 10mm，免螺丝卡扣式安装，带机械防呆防错插接口，统一 - 40~+70℃工作温度，IP20 防护、UL V0 阻燃，分模拟输入、模拟输出、数字输入、数字输出、NAMUR 接近开关、本安隔离栅 6 大品类。
1. 直通适配 CC-UPTA01
- SIL3，无源无供电；
- 2 线 AI/AO/DI/DO 直通，兼容 HART 信号；
- 仅做分断、保险转接，无隔离无信号调理。
2. 数字输入类模块
1.FC-UDI501（SIL3）：内置 5K 终端电阻，适配无 EOL 诊断 24V 数字输入，无源无需供电；
2.FC-UIR501（SIL1）：继电器隔离 DI+5K 电阻，现场回路供电，带状态 LED；

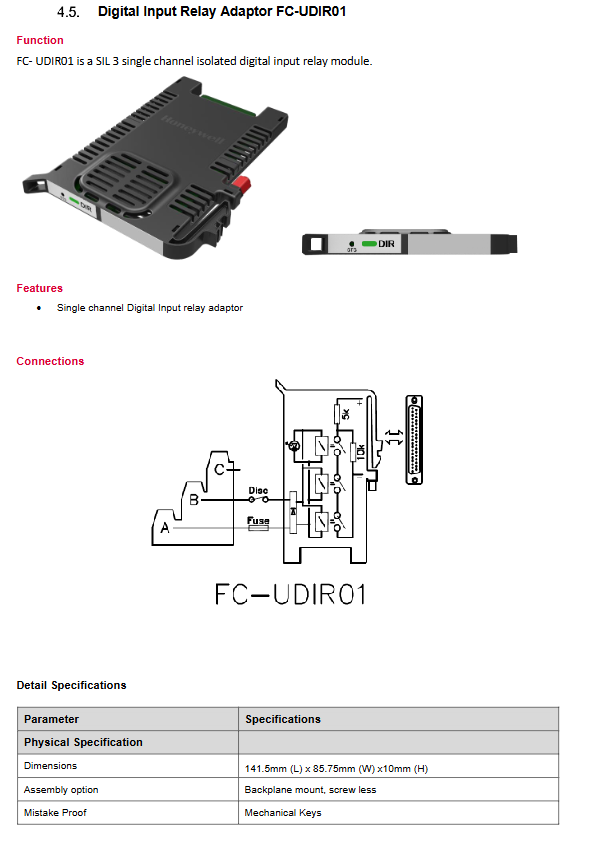

3.FC-UDIR01（SIL3）：全隔离继电器数字输入，1500V 隔离，有源供电，绿色状态指示灯；
3. 数字输出类继电器模块
1. FC-UDOR01（SIL3） 标准继电器 DO，单通道最大 1A 阻性负载，隔离 1500V，状态 LED；
2.FC-UDOF01（SIL2）大功率 F&G 输出：适配 FC-USCA01 大电流背板，单通道最大 2A，带线缆断线 / 短路诊断，双电源 + 状态 LED；
4. 模拟输入（4-20mA HART）
1. FC-UAIA01（SIL3）三线源型变送器供电，支持 HART，带回路 PTC 保护，状态 LED；
2. FC-UAIS01（SIL2）二线灌型输入，透明断线检测，兼容 HART。
5. NAMUR 接近开关专用 DI
1.FC-UDIN01（SIL2）标准 NAMUR 传感器输入，8V 回路供电；
2.FC-UDNS01（SIL2）安全型 NAMUR，715Ω 标准 NAMUR 回路电阻。
6. 本安防爆隔离栅模块（配套 CC-UGIA01 背板，SIL2，Zone2/Class1 Div2 防爆）
全部三路电气隔离（系统 / 电源 / 危险侧）、极性反接保护、断线故障透明上报，支持 HART：
1. FC-UGAI01 本安模拟输入 4-20mA：20mA 回路，最大 16V 驱动电压；
2.FC-UGAO01 本安模拟输出 4-20mA，最大 650Ω 负载；
3.FC-UGDA01 通用本安数字 IO：自动适配 NAMUR / 干接点 DI、电磁阀 DO，高低电流拨码切换，状态双色 LED；
（三）SIC 系统互联电缆 FC-SIC5xxx
37 针 DB 双端屏蔽电缆，用于连接 UMS 背板（CC-USCA/CC-UGIA）与 DCS/SIS 侧 IOTA 底座；型号末尾数字代表长度（单位分米），规格覆盖 0.5m~30m，满足不同机柜布线距离。
通用硬件电气与环境规范
1.供电标准：整套系统统一 24VDC（18~30V 宽幅输入）
2.环境参数
- 工作温度：-40℃ ~ +70℃；存储 - 40℃ ~ +85℃
- 湿度 5%~95% 无凝露；
- 振动 1G、冲击 15G 三轴工业等级；
3.安全合规
- 功能安全：SIL1/SIL2/SIL3（IEC61508）分级；
- 防爆：ATEX Ex ic/ec IIC T4、IEC Ex、北美 Class I Div2 Zone2；
- EMC：2014/30/EU 工业抗扰；RoHS 环保；UL94 V0 阻燃；IP20 防护。
4. 隔离规格：继电器 / 隔离栅模块普遍 1500VAC 通道隔离，抗现场干扰。
5. 接线规格：背板端子兼容 12~24AWG 线缆，电源端子支持 10~26AWG 粗线。
各模块核心功能区分速览
| 模块型号 | 用途 | SIL 等级 | 关键特性 |
| CC-UPTA01 | 信号直通转接 | SIL3 | 无调理，仅保险 / 分断，兼容 HART |
| FC-UDI501 | 24V 数字输入 5K 电阻 | SIL3 | 无源，无隔离 |
| FC-UIR501 | 继电器隔离 DI | SIL1 | 现场取电，带 LED |
| FC-UDIR01 | 高可靠隔离 DI | SIL3 | 1500V 绝缘 |
| FC-UDOR01 | 标准继电器 DO | SIL3 | 1A 负载 |
| FC-UDOF01 | 大功率继电器 DO | SIL2 | 最大 2A，断线诊断 |
| FC-UAIA01 | 三线 4-20mA AI | SIL3 | 变送器供电、HART |
| FC-UAIS01 | 二线灌型 AI | SIL2 | 断线检测 |
| FC-UDIN01 | 标准 NAMUR DI | SIL2 | 8V 回路 |
| FC-UDNS01 | 安全 NAMUR DI | SIL2 | 标准 715Ω 回路 |
| FC-UGAI01 | 本安防爆模拟输入 | SIL2 | 危险区隔离栅、HART |
| FC-UGAO01 | 本安防爆模拟输出 | SIL2 | 4-20mA 隔离输出 |
| FC-UGDA01 | 本安通用数字 IO | SIL2 | NAMUR / 电磁阀自适应 |
