Honeywell Experion Series-C I/O模块
时间: 2026-07-14浏览次数：
Honeywell Experion Series-C I/O模块
Honeywell Experion Series-C I/O模块
基础信息
1. 定位
面向工程设计、选型、调试人员，完整覆盖 Series-C 全系列 IO 模块电气、通道、底座尺寸、冗余方案、硬件功能、选型对照表；仅针对配套 C300 控制器使用。
2.术语定义
- IOM：IO 电子模块，插装在 IOTA 底座上，完成信号采集 / 输出；
- IOTA：现场端子底座，集成接线端子、回路供电、总线链路、冗余扩展，分**非冗余 / 冗余**两种规格。
3.通用整机核心设计优势
1. 一体化 IOM+IOTA 架构，无需独立机箱，柜体占用面积更小；
2. 双层可拆卸现场端子，布线、检修便捷；
3. IOTA 自带 24V 现场回路电源，省去外部配电器与跨接线；
4. 冗余仅需叠加第二块 IOM，无需额外冗余控制器 / 线缆；
5. 倾斜散热结构，机柜高密度部署不积热；
6. 全部 IO 通道内置短路保护，无需外接保险，降低施工维护成本；
7. 垂直安装适配上下进出线缆的标准控制柜；
8. 面板状态指示灯快速定位故障。
4. 底座尺寸标准
统一英寸规格换算：6in (152mm)、9in (228mm)、12in (304mm)、18in (457mm)；
- 模拟量标准非冗余 6in，冗余 12in；
- 离散量标准非冗余 9in，冗余 12in；
- 通用 IO 非冗余 9/12in，冗余 12/18in。
全系列 IO 模块分类与通道基础能力
模块分为 6 大类，每类配套专属 IOTA 底座，支持冗余 / 非冗余配置：
1. 模拟量输入 AI（16 通道 / 块）
1. CC-PAIH01/02：带 HART，支持单端 / 差分 4-20mA / 电压，16bit ADC
2. CC-PAIH51：精简 HART，仅 4-20mA 单端电流，无电压输入
3. CC-PAIX01/02：无 HART，兼容电流 / 电压，支持差分通道
4. CC-PAIN01：无 HART，仅 4-20mA 单端
5. CC-PAIM01：多路温度复用器（64 通道 TC/RTD），外接 FTA 端子板
6. CC-PAIL51：直连 16 通道 TC/RTD，无需外部 FTA
AI 通用性能：16 位模数转换，50ms 扫描周期，-6~+5V 共模电压，70dB 工频共模抑制；本安回路供电，Class1 Div2 防爆等级，断线检测功能。
2. 模拟量输出 AO（16 通道 / 块）

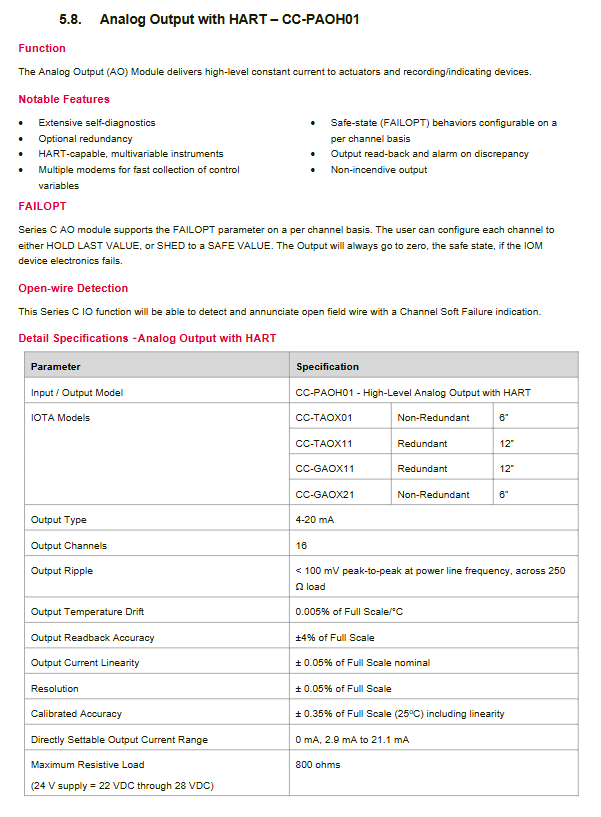

1. CC-PAOH01：标准 HART 4-20mA 输出
2. CC-PAOH51：精简 HART 版本
3. CC-PAOX01：无 HART 模拟输出
4. CC-PAON01：经济型无 HART 输出
AO 通用特性：单通道独立故障安全模式（保持 / 安全值），断线诊断，最大 800Ω 负载，80ms 稳定建立时间，冗余切换最大 10ms 输出间隙。
3. 脉冲输入 PI（CC-PPIX01，8 通道）
支持流量计量、贸易交接计量，兼容单 / 双脉冲信号，最高 100kHz；支持 ISO6551 计量保真标准，带快速切断继电器输出，0.5Hz 起 ±0.001% 高精度频率测量，支持脉冲累积、脉宽 / 周期采集。
4. 数字输入 DI（32 通道 / 块）
1. CC-PDIL01：24VDC 普通 DI，带断线检测
2. CC-PDIL51：24VDC 经济型 DI，无断线检测
3. CC-PDIS01：SOE 事件顺序记录，1ms 时间戳分辨率
4. CC-PDIH01：高压 DI，支持 110VAC/125VDC/220VAC 工业开关信号
全部光隔离输入，5ms 滤波延时，区分有源 / 无源现场回路。
5. 数字输出 DO（32 通道 / 块）
1. CC-PDOB01：24V 灌源型固态输出，无熔丝短路保护；可搭配继电器 IOTA 底座实现干触点输出（NO/NC 可跳线切换，3A 阻性负载）
2. CC-PDOD51：24V 漏型固态输出，带过流保护
支持脉宽调制、脉冲、自锁输出，单通道独立故障安全状态。
6. 通用多功能 IO PUIO（32 通道，可编程混合 IO）
1. CC-PUIO01：宽温型，通道自由配置 AI/AO/DI/ 脉冲，HART7
2. CC-PUIO31：增强 SOE 版本，支持 1ms 事件时序，脉冲最高 15kHz
核心优势：单模块替代多种专用 IO，降低备件种类；全部通道短路自保护，支持 Zone2 防爆，扫描速度最低 10ms。
各类模块详细电气与功能规格
（一）温度采集模块（热电偶 / 热电阻）
1. CC-PAIM01（64 路多路复用）：最多 4 块 16 通道 FTA 扩展板，支持 J/K/E/T/B/S/R 型热电偶、Pt100/Ni/Cu 热电阻，1 秒全通道扫描，120dB 工频抑制，远程冷端补偿；线缆最长 1000 英尺。
2. CC-PAIL51（16 路直采）：无需外接端子板，通道独立隔离，支持断线报警，工作温度 - 40~70℃。
（二）脉冲输入 CC-PPIX01
差分光耦隔离，0~100kHz 单脉冲 / 0~10kHz 双脉冲；阈值 2.8V/8.4V 两档可选；内置 2 路固态切断输出，1ms 切断响应，适配油品、燃气贸易计量系统 MeterSuite 套件。
（三）SOE 事件输入 CC-PDIS01
32 路 24V DI，三种扫描模式：普通 20ms、快速 5ms、SOE 高精度 1ms 时间戳；工厂跳闸、联锁时序追溯专用，光隔离耐压 1500VAC。
（四）高压数字输入 CC-PDIH01
分 110V、220V 两种 IOTA 底座，适配配电柜、大功率开关反馈，输入隔离 1500VAC，滤波 25ms 防抖动。
### （五）通用 PUIO 模块亮点
单通道软件切换 AI (4-20mA)/AO (4-20mA)/DI/ 脉冲；CC-PUIO31 脉冲通道可达 15kHz，AO 响应最快 0.25ms；所有通道短路 2μs 限流保护，不会损坏模块，不影响其他通道。

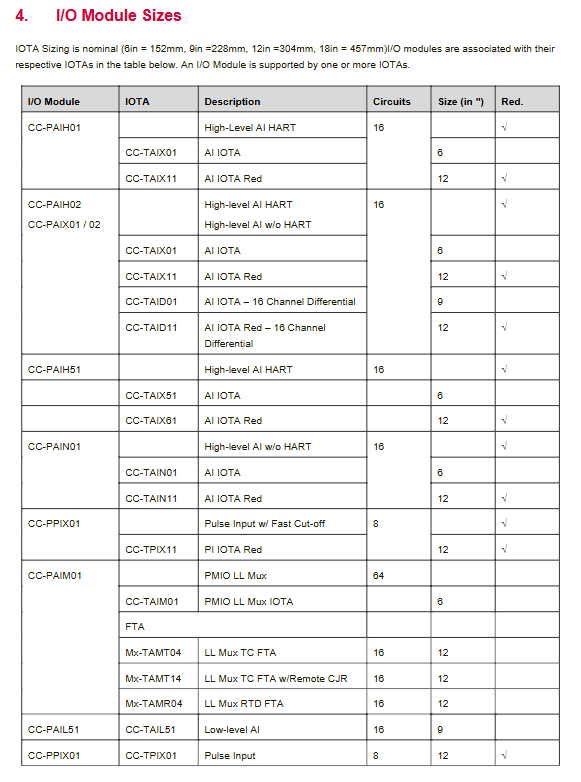

IOTA 底座尺寸与冗余选型对照表
文档提供完整模块 - IOTA 配对表，核心尺寸规则：
1. 模拟量 AI/AO
- 非冗余：6 英寸底座（CC-TAIX01/TAOX01 等）
- 冗余：12 英寸底座（CC-TAIX11/TAOX11）
2. 24V DI / 固态 DO
- 非冗余：9 英寸；冗余 12 英寸
3. 继电器输出专用 IOTA：统一 6 英寸
4. PUIO 通用 IO
- CC-PUIO01：非冗余 12in，冗余 18in
- CC-PUIO31：非冗余 9in，冗余 12in
冗余实现逻辑：同一 IOTA 底座可插两块同型号 IOM，自动热备切换，无需额外配线。
硬件通用保护与诊断机制
1. 短路保护：所有模拟 / 数字通道内置电子限流，无需外部保险丝，短路仅故障通道关断，其余正常运行；
2. 断线检测 OWD：AI/AO/ 标准 DI 支持回路断线诊断，上报通道软故障；
3.故障安全 FAILOPT：所有输出通道可配置故障状态（保持当前值 / 输出安全电流 / 关断）；
4.硬件自诊断：上电 / 运行持续自检，包含过温、过流、回路开路、总线故障；
5. 本安防爆：AI/PUI 模拟回路满足 Class1 Div2，适合化工、油气危险区域。
环境、合规与配套信息
1. 工作温度：标准模块 0~60℃，PUIO 宽温 - 40~+70℃；
2. 隔离耐压：数字通道普遍 1000/1500VAC 通道隔离，抗现场干扰；
3. 配套系统：仅适配霍尼韦尔 Experion C300 控制器，支持 FTE 容错以太网、IO LINK 现场总线；
4. 文档附录功能矩阵：AI/AO/DI/DO/PUIO 五大功能对比速查表，快速选型。
