ADLINK EOS-1200 嵌入式视觉主机
时间: 2026-07-14浏览次数：

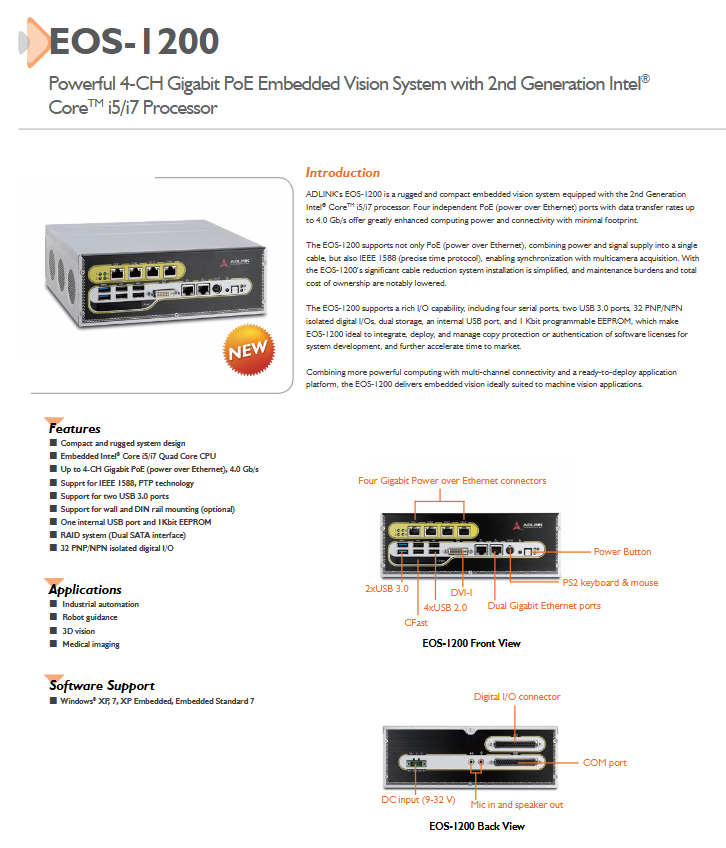

ADLINK EOS-1200 嵌入式视觉主机
ADLINK EOS-1200 嵌入式视觉主机
产品定位与核心优势
产品定位
紧凑型加固型机器视觉专用嵌入式系统，内置 4 路 IEEE802.3af 标准 PoE 网口，单根网线同时传输图像数据 + 相机供电，集成 IEEE1588 精确时钟同步（PTP），实现多相机同步采集，大幅简化现场布线、降低部署与维护成本。
核心功能亮点
1. 搭载 2 代酷睿 i5/i7 处理器，QM67 芯片组，算力满足图像处理需求；
2. 4 路独立千兆 PoE 网口，总输出功率最高 32W，支持多工业相机同时供电通信；
3. 原生 IEEE 1588 PTP 时钟同步，多相机精准同步抓拍；
4. 丰富工业外设：4 路串口、32 路隔离 PNP/NPN 数字 IO、双 SATA 存储 + CFast 卡；
5. 宽直流供电、抗震工业结构，支持 DIN 导轨、壁挂两种安装；
6. 内置 1Kbit EEPROM，用于软件加密、授权校验，方便设备知识产权保护。

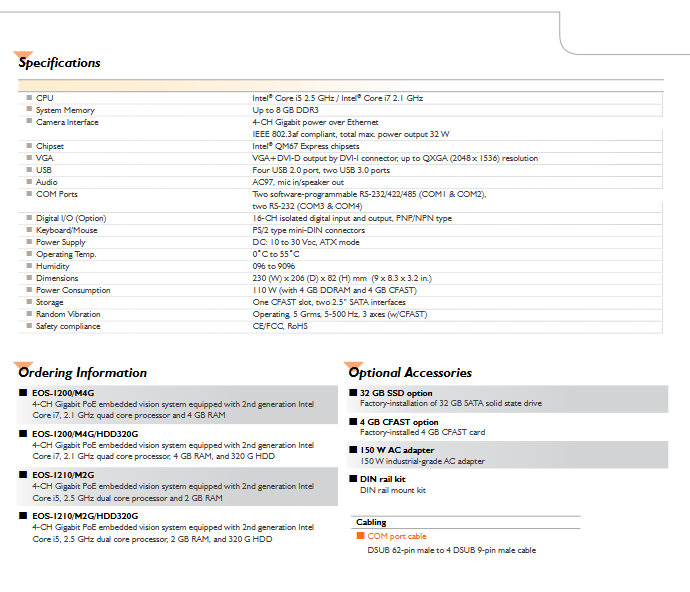

完整硬件规格参数
1. 运算与内存
- CPU：2 代酷睿 i7 2.1GHz 四核 /i5 2.5GHz 双核两款配置；
- 芯片组：Intel QM67 Express；
- 内存：最高 8GB DDR3，机型标配 2GB/4GB 两种规格。
2. 相机通信接口（核心视觉接口）
4 路千兆 PoE 网口，遵循 IEEE 802.3af 标准，整机 PoE 总功率上限 32W；支持 IEEE1588 PTP 精密时间协议，多相机同步采集。额外配备 2 路普通千兆以太网口，用于上位机、车间网络对接。
3. 显示与 USB 外设
- 显示：DVI-I 复合接口，同时输出 VGA+DVI-D，最高分辨率 QXGA (2048×1536)；
- USB：2×USB3.0 + 4×USB2.0，预留 1 路内置 USB 用于内部加密 / 外设；
- 键鼠：PS/2 老式键鼠接口。
4. 工业通讯串口（共 4 路 DB9）
COM1/2：软件切换 RS232/422/485；COM3/4：固定 RS232，适配伺服、传感器、扫码设备。
5. 数字 IO（选配模块）
32 路隔离 DI/DO（16 入 16 出），兼容 PNP/NPN 两种工业电平，后置大 DB 连接器引出。
6. 存储系统（多介质混合存储）
1. CFast 高速卡插槽；
2. 双 2.5 英寸 SATA 硬盘位，支持 RAID 磁盘模式；
可选 32GB SATA SSD、4GB CFast 卡出厂预装。
7. 音频与加密
板载 AC97 声卡，麦克风输入、扬声器输出；内置 1Kbit 可编程 EEPROM，用于软件授权、序列号绑定、拷贝防护。
8. 供电、尺寸与环境可靠性
- 供电：9~32V 宽直流输入，ATX 供电模式，整机典型功耗 110W；可选 150W 工业 AC 电源适配器；
- 尺寸：230 (W) × 206 (D) × 82 (H) mm；
- 工作温度：0℃ ~ 55℃；湿度 0%~90% 无凝露；
- 振动：运行状态 5Grms、5~500Hz 三轴随机振动（搭载 CFast 卡）；
- 合规：CE、FCC 电磁兼容，RoHS 环保认证。
前后板接口布局
前面板（人机 + 网络 + 高速外设）
4 路 PoE 网口、2 路普通千兆网口、2×USB3.0、4×USB2.0、DVI-I 视频、CFast 卡槽、PS2 键鼠、电源按键。
后面板（工业控制 + 供电）
9-32V 直流电源端子、4 路串口 DB 总线、32 路隔离 DIO 大 DB 接口、麦克风 / 音频输出。
型号选型清单
1. EOS-1200/M4G：i7 四核，4GB 内存（无硬盘）
2. EOS-1200/M4G/HDD320G：i7 四核，4GB 内存 + 320G 机械硬盘
3. EOS-1210/M2G：i5 双核，2GB 内存（无硬盘）
4. EOS-1210/M2G/HDD320G：i5 双核，2GB 内存 + 320G 机械硬盘
可选配件清单
1. 存储配件：32GB SATA 固态、4GB CFast 卡；
2. 供电：150W 工业 AC-DC 适配器；
3. 安装：DIN 导轨固定套件；
4. 线材：62 针 DB 转 4 路 DB9 串口专用线缆。
支持操作系统
Windows XP、Windows 7、Windows XP Embedded、Embedded Standard 7（仅支持老版 Windows 系统，无 Linux / 新 Windows 支持）
典型应用场景
工业自动化视觉检测、机器人视觉引导、3D 视觉测量、医疗影像采集、各类基于网口工业相机的在线检测设备。
