ADLINK DLAP-5200 系列高性能无风扇 AI 工控机
时间: 2026-07-14浏览次数：

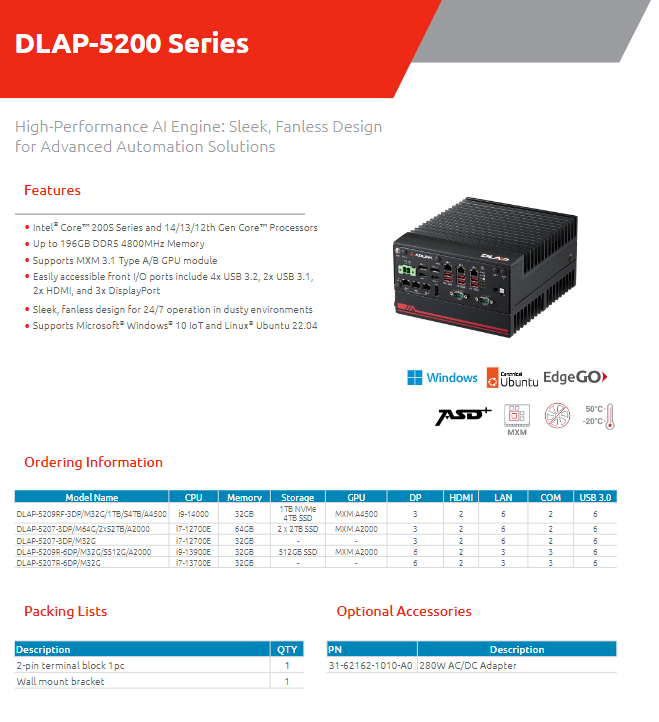

ADLINK DLAP-5200 系列高性能无风扇 AI 工控机
ADLINK DLAP-5200 系列高性能无风扇 AI 工控机
基础信息
凌华 DLAP-5200 系列工业 AI 主机产品规格手册，定位**无风扇紧凑型 AI 运算嵌入式平台**，主打机器视觉、自动化检测、边缘 AI 推理场景，整机密闭无风扇结构可 24/7 长期运行，支持 MXM 独立 GPU 扩展多屏输出，适配粉尘、宽温工业现场。
产品核心定位与核心特性
核心定位
面向高端自动化、机器视觉、边缘 AI 的高性能无风扇工业主机，搭载 12/13/14 代酷睿处理器，支持 MXM 工业独显、多路 2.5G 工业网、多屏输出，-20℃低温启动，全机身无散热风扇，适应多尘工业环境。
核心亮点
1. 无风扇静音密闭整机，支持 7×24 小时不间断运行，防尘耐恶劣工况；
2. 支持 12/13/14 代 Intel 酷睿 E/TE 工业低功耗处理器，最高 24 核；
3. 搭载 MXM 3.1 Type A/B 独显模块，NVIDIA A4500/A2000 工业 GPU，满足 AI 推理、图形渲染；
4. 超大内存拓展：4 条 DDR5 4800 SO-DIMM 插槽，最大 196GB；
5. 双型号区分显示输出：3DP 版本、6DP 版本，多路 HDMI+DP 多屏；
6. 多路 TSN 工业 2.5GbE 网口，多串口支持 RS232/422/485；
7. 宽压 12/24VDC 直流供电，宽温工作，强抗震抗冲击工业等级；
8. 预装 Windows 10/11 IoT 企业版、Ubuntu 22.04 工业操作系统，板载 TPM2.0 安全芯片。

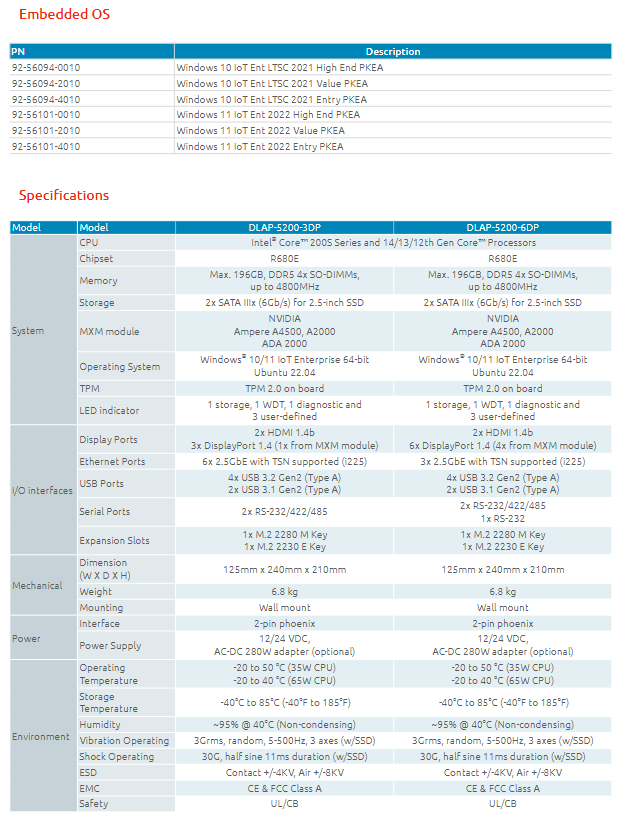

硬件核心规格参数
1. 运算平台
- 芯片组：R680E
-CPU 兼容列表
12 代 Alder Lake E/TE（35W 低功耗 / 65W 标准版）：i9/i7/i5/i3；
13 代 Raptor Lake E/TE；
14 代 Raptor Refresh i9/i7/i5/i4 标准处理器；
功耗分 35W（宽温 - 20~50℃）、65W（-20~40℃）两档。
-内存：4×DDR5 4800 SO-DIMM，最大 196GB
- 图形扩展：MXM 3.1 A/B 插槽，支持 NVIDIA Ampere 架构 A4500、A2000、ADA2000 工业 GPU
- 安全 板载 TPM 2.0 加密模块
2. 存储配置
1. 2 路 SATA III 6Gbps 接口，支持 2.5 英寸 SSD；
2. M.2 扩展双插槽：M Key 2280（NVMe 固态硬盘）、E Key 2230（无线 / 4G 网卡）；
整机支持 NVMe+SATA 混合存储方案，最高 4TB 大容量固态选配。
3. 双型号 I/O 接口区分
DLAP-5200-3DP（3 路 DP 版本）
- 显示：2×HDMI1.4b + 3×DP1.4（其中 1 路来自 MXM 显卡）
- 网口：6 路 2.5GbE i225 网卡，支持 TSN 时间敏感网络
- 串口：2 路可切换 RS232/422/485
- USB：4×USB3.2 Gen2 + 2×USB3.1 Gen2
DLAP-5200-6DP（6 路多屏版本）
- 显示：2×HDMI1.4b + 6×DP1.4（4 路来自 MXM 显卡，多屏视觉检测专用）
- 网口：3 路 2.5GbE i225 TSN 网卡
- 串口：2 路 RS232/422/485 + 1 路纯 RS232
- USB：同 3DP 型号（4×USB3.2 + 2×USB3.1）
通用指示灯
存储状态、看门狗 WDT、诊断灯、3 路自定义用户指示灯。
4. 机械、供电与环境
1.尺寸重量：125 (W) × 240 (D) × 210 (mm)，整机 6.8kg，支持壁挂安装；
2.供电：2 针凤凰端子 12/24VDC 直流输入，可选 280W AC-DC 电源适配器；
3.温度
- 35W 低功耗 CPU：工作 - 20℃ ~ 50℃
- 65W 标准 CPU：工作 - 20℃ ~ 40℃
- 存储：-40℃ ~ 85℃
4.环境可靠性
- 湿度：最高 95%@40℃，无凝露；
- 振动（带 SSD 运行）：3Grms，5~500Hz 三轴随机；
- 冲击：30G，11ms 半正弦波；
- ESD 静电：接触 ±4KV，空气 ±8KV；
- 认证：CE、FCC A 类工业电磁兼容，UL/CB 安全认证。
型号选型对照表
5 款主流定制型号，区分 CPU、内存、存储、MXM 显卡、显示 / 网口 / 串口配置：
| 型号 | CPU | 内存 | 存储 | MXM 显卡 | 显示 | 网口 | 串口 |
| DLAP-5209RF | i9-14000 | 32GB | 1TB NVMe+4TB SATA | A4500 | 3DP+2HDMI | 6×2.5G | 2COM |
| DLAP-5207 | i7-12700E | 64GB | 2×2TB SSD | A2000 | 3DP+2HDMI | 6×2.5G | 2COM |
| DLAP-5207 裸机 | i7-12700E | 32GB | 无盘 | 无独显 | 3DP+2HDMI | 6×2.5G | 2COM |
| DLAP-5209R | i9-13900E | 32GB | 512GB SSD | A2000 | 6DP+2HDMI | 3×2.5G | 3COM |
| DLAP-5207R 裸机 | i7-13700E | 32GB | 无盘 | 无独显 | 6DP+2HDMI | 3×2.5G | 3COM |
配套配件、系统软件
1. 标准出厂配件
壁挂安装支架、2 针电源端子块。
2. 可选配件
280W 工业 AC/DC 电源适配器（料号 31-62162-1010-A0）。
3. 预装工业操作系统（带对应料号）
1. Windows 10 IoT Enterprise LTSC 2021：高端 / 标准版 / 入门三套授权；
2. Windows 11 IoT Enterprise 2022：高端 / 标准版 / 入门三套授权；
3. 原生支持 Ubuntu 22.04 Linux 系统，适配 AI 开发环境。
