ADLINK DLAP-4000 系列嵌入式工控机
时间: 2026-07-14浏览次数：
ADLINK DLAP-4000 系列嵌入式工控机
ADLINK DLAP-4000 系列嵌入式工控机
第 1 章 产品概述
1.1 产品定位
紧凑型高性能工业嵌入式平台，搭载 Coffee Lake Refresh 酷睿 i7/i5/i3，H310 芯片组；拥有完整扩展能力（PCIe x16 独显槽、Mini PCIe、多存储位），优化散热结构，适配机器视觉、自动化、高精度数据采集等需要强算力 + 扩展外设的工业场景。
1.2 核心硬件特性
1. 运算平台
LGA1151 插槽，支持 8/9 代 i3/i5/i7（35W 低功耗 / 65W 标准功耗）；H310 芯片；双 DDR4 SODIMM 插槽，最高 32GB 2666 非 ECC 内存；Intel HD630 核显。
2. 扩展能力
- 全长 PCIe x16 插槽，支持英伟达 Quadro 工业显卡；
- Mini PCIe x1 插槽（USB2.0+PCIE x1，可插网卡、4G、采集卡）；
- M.2 M-key 2280 SATA SSD 专用位；
- 双内置 SATA 6G 硬盘仓（2.5 英寸 SSD/HDD，也可兼容一块 3.5 英寸硬盘）。
3. 显示输出（三独立显示）
DP（4096×2304@60Hz）、HDMI（4K@30Hz）、DVI-D（1920×1200@60Hz）三路独立输出，独显可额外拓展显示通道。
4. 丰富工业 I/O
5 路串口（1 路可切换 RS232/422/485，4 路固定 RS232）；8 位可编程 GPIO；双千兆 Realtek RTL8111G 网口（支持 PXE、远程唤醒 WOL）；6 个外置 USB（4×USB3.1 Gen1 + 2×USB2.0）；完整音频（麦克风 / 线路输入 / 线路输出）；可选 TPM2.0 安全加密模块。
5. 供电与结构
内置 Flex ATX 工业电源，交流 100~240V 宽幅输入，分 300W/500W 功率版本；紧凑型机箱尺寸 220 (W)×300 (D)×150 (H) mm，支持壁挂安装。
1.3 出厂装箱清单
工控主机本体、壁挂支架、螺丝套件、美规电源线、配件盒；收货需检查运输破损，损坏立即联系经销商，保留包装用于退换检测。
第 2 章 完整规格参数
2.1 核心硬件规格汇总
1.处理器选型
涵盖 i7-9700TE (35W)、i7-8700T (35W)、i7-8700 (65W) 等多款 8/9 代酷睿，不同核心线程、缓存、功耗配置。
2. 存储系统
2×SATA 6G 2.5 英寸仓位、1 个 M.2 2280 SATA 位，支持 SSD/HDD 混合部署。
3.电气与环境
- 供电：100~240V AC，300W/500W 内置电源；
- 工作温度：无独显 0~50℃，搭载独显 0~40℃；存储 - 20~60℃；
- 湿度 5%~90% 无凝露；
- 抗震：运行 1Grms（配 SSD + 独显），闲置 2Grms；冲击运行 20G、闲置 30G；
- 电磁兼容：CE、FCC B 类，EN55032/35、工业抗扰标准；安全认证 UL/cUL、CB。
2.2 功能框图
清晰展示 CPU、内存、三路显示输出、SATA、M.2、PCIe 扩展、双网口、串口、GPIO、音频、风扇、硬件看门狗、TPM、Mini PCIe 之间的芯片级信号链路，直观理解内部总线拓扑。
2.3 显示分辨率上限
DP 最高 4K60、HDMI 4K30、DVI-D 1920×1200@60Hz，三路可同时独立输出画面。
2.4 机械尺寸
机箱长宽高、六面视图（顶 / 侧 / 底 / 前 / 后）尺寸标注，为机柜、壁挂安装提供尺寸依据。
第 3 章 整机面板与内部接口定义
3.1 前面板接口（人机操作 + 外设）
电源键（蓝色状态灯）、复位键、硬盘读写红灯、2×USB2.0、四路 RS232 串口、音频输入输出、外接开关机扩展端子。
3.2 后面板接口（工业标准外设）
交流电源输入、五路串口（含 1 路多功能 485 口）、8 位 15 针 GPIO、双千兆网口、4×USB3.1、DP/HDMI/DVI 三显示、麦克风输入。
3.3 外部接口引脚完整定义

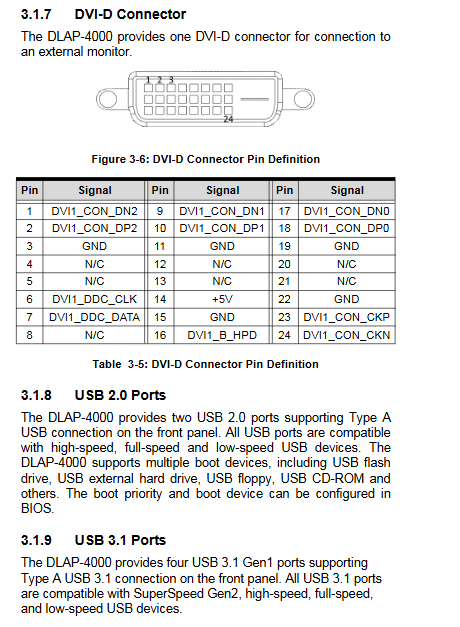

包含 DP、HDMI、DVI-D、千兆网口、DB9 串口（RS232/422/485 三种模式引脚分配）、15 针 8 路 GPIO（附带 3.3V 电源、SMB 总线、GND）、外接开关机端子。
3.4 主板内置插针
CPU 风扇、系统风扇、两路 SATA、M.2、Mini PCIe、DDR4 内存插槽、CLCMOS 清 CMOS 跳线、机箱入侵检测、前置音频、前置 USB、LVDS 屏插针、TPM2.0 插槽等；
清 CMOS 跳线说明：1-2 默认正常，2-3 短接 3 秒可重置 BIOS 全部设置。
第 4 章 快速安装操作指南
4.1 通电前安全提示
确认交流电压匹配机身规格，错压会永久烧毁硬件，通电前检查全部接线。

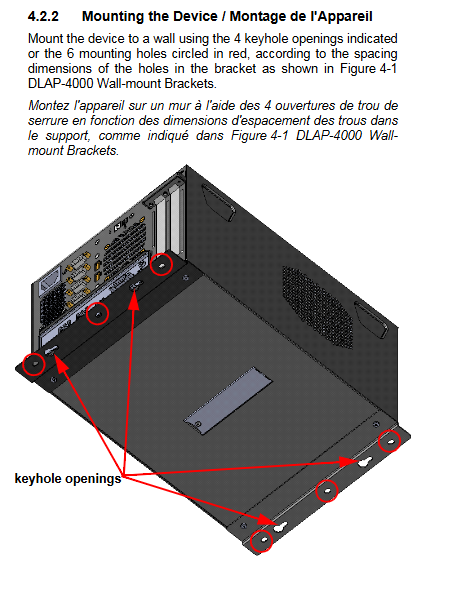

4.2 壁挂安装步骤
拆除底部脚垫，配套支架用 M4 螺丝固定机箱，通过支架长圆孔挂墙，标注安装孔间距尺寸。
4.3 存储硬件拆装
1. 拆卸机箱顶盖、硬盘支架；
2. 两种装配方案：双 2.5 英寸 SSD、1 块 2.5+1 块 3.5 英寸硬盘；配套 M3、#6-32 规格螺丝；
3. M.2 SSD 拆装：拆卸盖板，M3 螺丝固定 2280 规格固态硬盘。
4.4 驱动安装
Windows10 驱动从凌华官网产品页下载，必装驱动清单：芯片组、显卡、音频、双网卡、串口、Intel ME、IRST 存储驱动。
BIOS 完整设置手册（核心运维内容）
开机按 ESC/DEL 进入 UEFI BIOS，支持 F1 帮助、F8 恢复上次配置、F9 载入默认、F10 保存退出；分六大主菜单，全部可配置项详细说明：
A1 Main 菜单
只读 BIOS 版本、内存信息；可修改系统日期时间。
A2 Advanced 高级菜单（硬件核心配置）
1. CPU 设置：超线程、Turbo 睿频、C-State 节能、虚拟化 VT-x、SGX 安全、核心数量限制；
2. PCH 固件：管理引擎 ME 锁控；
3. ACPI：休眠开关、S3/S5 唤醒、PCIe 设备唤醒；
4. Super IO（NCT6106D）：5 路串口模式切换（RS232/485）、硬件看门狗（秒 / 分计时、超时关闭）、机箱开盖告警；
5. 硬件监控：CPU / 系统温度、各路电压、智能风扇四档温控曲线（支持手动固定转速）；
6. 串口远程控制台、USB 兼容模式、CSM 兼容启动、PXE 网络启动、TPM 安全开关。
A3 Chipset 芯片组菜单
1. 内存参数只读；
2. 显卡设置：主显卡选择（核显 / 独显 PEG）、DVMT 显存分配、LVDS 背光频率；
3. PCIe x16 独显插槽速率、热插拔开关；
4. PCH IO：双网口 PXE、断电恢复上电状态、8 路 GPIO 输入输出单独配置；
5. SATA 模式（AHCI/Intel RST 阵列）、HD 音频开关。
A4 Security 安全菜单
管理员 / 用户开机密码、Secure 安全启动，可导入 / 删除安全加密密钥、设备防护配置。
A5 Boot 启动菜单
启动等待时长、NumLock 默认状态、启动模式 UEFI/Legacy，可自定义硬盘 / USB / 网络启动优先级。
A6 Save & Exit 保存退出
保存 / 放弃修改、恢复出厂默认、EFI 外壳启动功能。
安全规范章节
1. 电气安全：远离液体、保持通风、地线接地、长时间使用断电；内部维修仅授权工程师操作；机身高温区域禁止触碰。
2. 电池警示：内置锂电池更换错误有爆炸风险，废旧电池合规回收。
3. 使用场景限制：不适合儿童在场环境；出现线材损坏、进水、故障必须断电送修。
4. 英法双语完整安全警示条款，适配海外客户使用。
