ADLINK Matrix MXC-2000 系列无风扇工控机规格书
ADLINK Matrix MXC-2000 系列无风扇工控机规格书
产品核心定位与应用场景

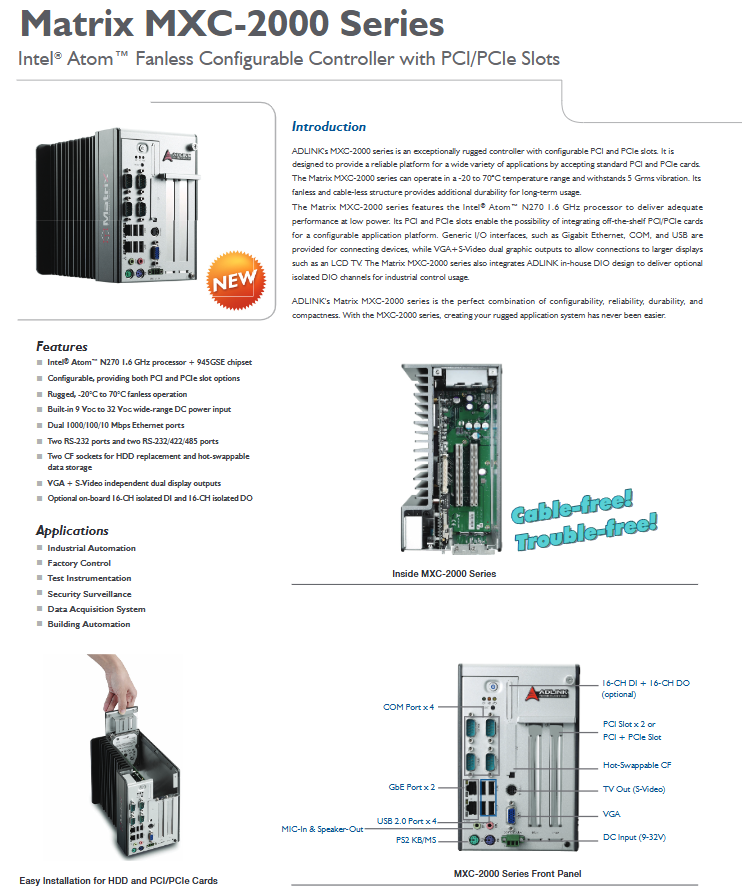

1. 产品简介
MXC-2000 系列是高坚固型可扩展工控主机，核心优势：无风扇密闭结构、宽温工作、支持标准 PCI/PCIe 板卡扩展、宽压直流供电、丰富工业串口与网口，可选隔离数字 IO，适配长期不间断工业现场运行。
2. 适用行业
工业自动化、工厂设备控制、测试测量仪器、安防监控、数据采集系统、楼宇自动化。
核心硬件特性
1. 处理器与芯片组
- CPU：Intel Atom N270 1.6GHz 低功耗处理器
- 芯片组：Intel 945GSE 图形控制芯片 + ICH7-M 移动版 IO 南桥
2.显示输出
- VGA 模拟 CRT 接口，最高支持 QXGA (2048×1536)
- S-Video 电视输出，支持复合视频，实现独立双显示输出
3.内存
标配 1GB DDR2 533MHz SODIMM 笔记本内存，可选购升级至 2GB
4.扩展插槽（两大型号区分）
- MXC-2002：2 路标准 PCI 插槽
- MXC-2011：1 路 PCI + 1 路 x1 PCIe 插槽
可直接搭载前文 DAQ-/DAQe-2000 系列采集卡，搭建采集系统。
5. 存储方案（多存储介质兼容）
- 板载 SATA 接口，支持 2.5 英寸机械硬盘 / SSD；
- 双 Type II CompactFlash 卡插槽：
- CF1（内置）：可替代硬盘作为系统盘；
- CF2（外置）：支持热插拔，用于现场快速数据存储导出。
整机 I/O 接口完整清单
1. 网络：2 路千兆以太网（Realtek 8111C 芯片）
2.串口（4 路工业 COM）
- COM1/COM2：跳线可选 RS232/422/485；
- COM3/COM4：固定 RS232。
3. 通用外设：4 路 USB2.0、PS/2 键鼠接口、麦克风输入 + 扬声器输出音频接口
4.数字 IO（选配型号后缀 D）：16 通道隔离数字输入 DI + 16 通道隔离数字输出 DO，用于工业开关量控制
5.供电接口：3 针带锁扣直流端子，原生 9~32V 宽压直流输入，自带过压保护；可选 60W 工业 AC-DC 电源适配器实现市电输入
机械与环境可靠性规格
1. 机械尺寸重量
- 外形尺寸：宽 118mm × 深 219mm × 高 183mm
- 整机重量：2.8kg
- 安装方式：支持壁挂安装（配套壁挂套件）
2. 温湿度环境
- 标准工作温度：-10℃ ~ 60℃；
- 宽温扩展选型：-20℃ ~ 70℃；
- 存储温度：-40℃ ~ 85℃（不含硬盘 / SSD/CF 卡）；
- 湿度：最高 95%@40℃，无凝露。
3. 振动、冲击抗扰（工业级加固）
1. 搭载 CF 卡 / SSD 运行：
- 振动：5 Grms，5~500Hz 三轴；
- 冲击：50 Grms，半正弦波，11ms；
2. 搭载机械硬盘运行：振动仅 0.7 Grms，不适合高震动场景。

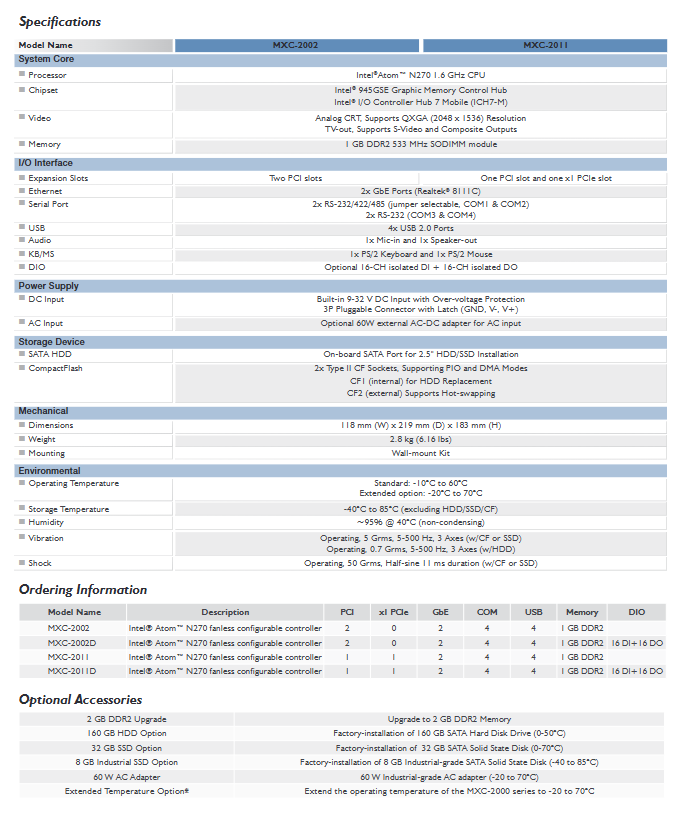

型号选型对照表
共 4 款机型，区分扩展插槽与是否带隔离 DIO：
| 型号 | PCI 槽 | PCIe x1 | 标配内存 | 隔离 DI/DO |
| MXC-2002 | 2 | 0 | 1GB DDR2 | 无 |
| MXC-2002D | 2 | 0 | 1GB DDR2 | 16DI+16DO |
| MXC-2011 | 1 | 1 | 1GB DDR2 | 无 |
| MXC-2011D | 1 | 1 | 1GB DDR2 | 16DI+16DO |
可选配件清单
1. 内存升级：2GB DDR2 内存模组；
2. 内置存储介质：160GB SATA 机械硬盘（0~50℃）、32GB SATA SSD（0~70℃）、8GB 工业宽温 SSD（-40~85℃）；
3. 供电配件：60W 工业宽温 AC 电源适配器（-20~70℃）；
4. 环境升级：宽温扩展套件，整机工作温度提升至 - 20℃~70℃。
