ADLINK CM1-86DX3 PC/104 单板计算机
时间: 2026-07-13浏览次数：
ADLINK CM1-86DX3 PC/104 单板计算机
ADLINK CM1-86DX3 PC/104 单板计算机
产品概述
1. 核心硬件平台
采用 DMP Vortex86-DX3 x86 单片 SoC（6.5W 超低功耗 32 位双核处理器，集成 CPU、显卡、内存、IO 南桥，内置浮点单元，L1 各 16KB、512KB 统一 L2 缓存），标准板载 2GB DDR3L 焊死内存，PC/104 标准尺寸工业单板。
外形与供电
尺寸：90.17mm × 95.86mm，板厚 2.362mm，总高 11.05mm（不含散热器），重量 0.12kg；**单路 + 5V 直流供电**（5V±5%，纹波≤50mV），无 ATX 多路电源。
功耗：待机 5.20W (1.04A)，典型满载 6.25W (1.25A)。
完整板载接口资源
| 类别 | 接口配置 |
| 网口 | 1 路千兆 Intel I210IT PCIe 网口、1 路百兆板载以太网 |
| 串口 | COM1/2：RS232/422/485 三模；COM3/4：仅 RS232，共 4 路 |
| 存储 | 可选 SATA 1.5G 硬盘口、可选 CFast Type II 固态插槽（SATA 协议） |
| 显示 | VGA 模拟输出 + 18/24bit TTL 液晶接口，支持 VGA DDC 即插即用 |
| USB | 2 路 USB2.0 EHCI |
| 外设 | PS/2 键鼠、8 路 TTL 通用 GPIO、蜂鸣喇叭、外部复位 / 电源按键 |
| 扩展 | 标准 16 位 PC/104 ISA 堆叠总线，完整 DMA 支持 |
| 实时时钟 | 外置 3V 纽扣电池备份 RTC，静态耗电仅 5μA |
操作系统支持
原生支持 DOS、Windows XP/7、各类 32 位 Linux 嵌入式系统；**限制**：Vortex86-DX3 无完整 ACPI，Win7/Linux 无法软关机，关机后需手动断电。

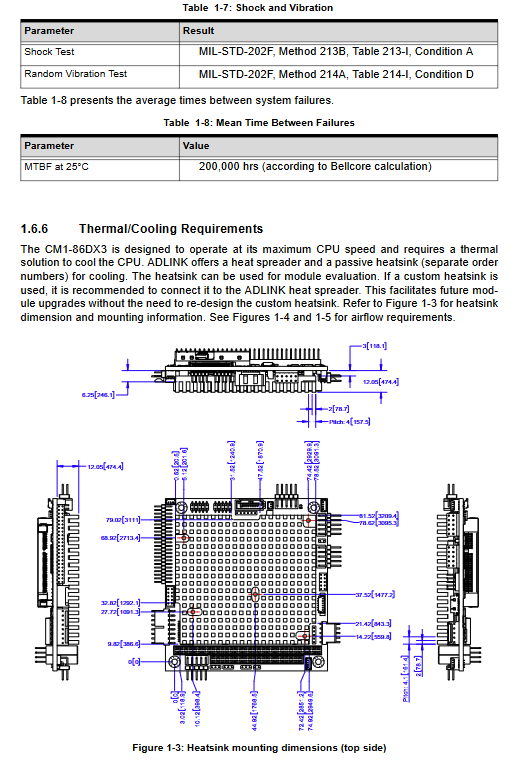

环境与可靠性
1. 工作温度：配 TM-20 全工况散热器 -40℃~+85℃；配 TM-10 散热器 0~60℃；存储 - 55~+85℃
2. 温湿度：5%~90% RH 无凝露；
3. 机械：满足 MIL-STD-202F 冲击、随机振动标准；
4. MTBF：20 万小时（25℃环境）。
散热方案
原厂提供两款无源铝散热器：
1. CM1-86DX3-TM-10\_A5：0~60℃商用工况；
2. CM1-86DX3-TM-20\_A5：宽温 - 40~85℃工业级；
散热器 5 颗 M2.5 螺丝固定，导热垫贴合 SoC、内存、BMC 芯片，分 4 种风道散热方案，手册提供风量 - 温度对照曲线与完整安装步骤。
标准配件
整机型号 CM1-86DX3（标配 2GB DDR3、双网、四路串口、TTL+VGA、CFast）；配套线缆套件、两款散热器可选。
开机快速上手流程
1. 防静电工作台操作，禁止热插拔硬盘 / 外设；
2. 接 5V 电源（最小 5A 电源）、显示、键鼠、存储；
3. 通电，开机按 DEL 进入 BIOS，F11 调出启动菜单；
4. 必须配套散热器，无散热会永久损坏主板。
硬件元器件与连接器
2.1 核心芯片布局（正反面）
1. U1 Vortex86-DX3 SoC：主控；
2. U7/U8/U9/U10 美光 DDR3L 内存颗粒，焊死不可更换；
3. U21 Winbond W25Q16 千兆网 EEPROM；
4. U22 Intel I210IT PCIe 千兆网卡；
5. U26/U27 EXAR SP339（COM1/2 232/422/485 收发器）；
6. U28/U29 ADM213（COM3/4 纯 232 收发）；
7. U33 TM4C123 BMC 板载管理 MCU（可选），负责看门狗、温度、电压、风扇、系统日志；
8. 网口隔离变压器 TF2 (千兆)、TF3 (百兆)。
2.2 全部接插件定义
板载 20 + 个插针插座，包含 PC/104 扩展座、各路串口、USB、网口、视频、CFast、SATA、GPIO、风扇、电源、电池、电源按键、调试 DB40、JTAG 工厂调试口；全部插座标注引脚 1 标识，手册提供完整位置示意图。
2.3 液晶电压跳线 JP1/JP2/JP3
1. JP1：TTL 接口电压 1.8V / 默认 3.3V；
2. JP2：背光供电 5V / 默认 12V；
3. JP3：液晶供电 3.3V /5V；
全部断开跳线为 18bit 液晶模式。
各类接口引脚详细定义
1. 串口
- COM1/COM2：BIOS 内切换 RS232/422/485，差分收发引脚复用；
- COM3/COM4：固定标准 RS232 DB9 时序，手册完整列出每针收发、握手信号。
2. USB2.0
两路独立 5 针插座，内置过流保险，包含电源、差分数据、屏蔽脚。
3. Utility 多功能接口
集成 PS/2 键鼠、外置复位、喇叭、RTC 备用电池输入。
4. 双以太网
百兆网 8 针插座、千兆 10 针插座，配套外接网口 LED 指示灯座，定义链路、速率状态信号。
5. TTL+VGA 视频
44 针复合视频接口，同时输出 18/24bit 液晶数字信号、标准 VGA 红绿蓝模拟信号，支持 VGA DDC 显示通讯。
6. 存储接口
- SATA：标准 7 针一代 SATA 1.5G；
- CFast 24 针推挽式插槽，兼容 CFast1.1/2.0，SATA 底层协议，带读写状态 LED。
7. 电源系统
1. 主电源：10 针插座，输入 + 5V，同时引出 PC/104 扩展 12V；低至 4.65V 触发硬件复位；
2. RTC 电池：2 针外接 3V 纽扣电池，断电维持时钟与 CMOS；
3. 外部电源按键 2 针插座。

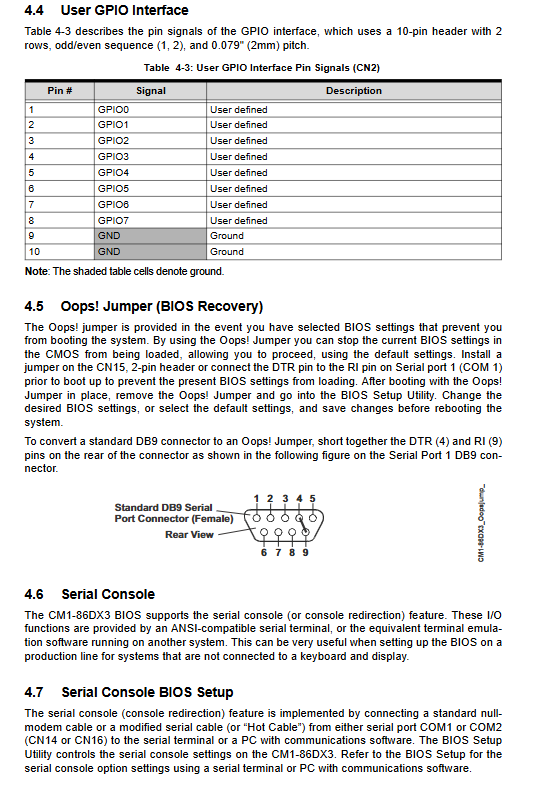

8. GPIO
8 路通用 TTL 输入输出，独立地，可复用简易串口。
BIOS 与系统管理工具
4.1 AMI BIOS 设置
1. 进入方式：开机 DEL 键；F11 快速启动项；
2. 五大设置页面：Main（时间内存）、Advanced（串口 / USB/IDE/ 远程控制台）、Boot（启动顺序、PXE、显示输出选择）、Security（管理员 / 用户密码）、Exit（保存 / 恢复默认）；
3. 特色功能：串口控制台重定向（无显示器调试 BIOS）、Oops 故障恢复跳线。
Oops 跳线 CN15
BIOS 参数错乱无法启动时，短接跳线开机强制加载出厂默认配置，恢复系统。
Hot 调试串口线
短接串口 RTS/RI 引脚，实现无屏调试控制台。
4.2 SEMA 智能嵌入式管理代理（BMC 配套工具）
BMC 芯片提供软硬件监控 API，Windows/Linux 均有配套工具，功能：
1. 整机运行时长、上电次数、重启计数器；
2. 板卡多路电压、实时电流采集；
3. 板载温度高低值记录；
4. 硬件看门狗 WDT，软件喂狗超时自动重启；
5. 故障闪烁代码 LED 提示，区分欠压、超温、电源故障；
6. 1KB 客户可读写 Flash、128 字节加密存储区存序列号密钥；
7. 记录重启原因（掉电 / 看门狗 / 外部复位）。
4.3 RTC 实时时钟
可外接电池，无电池开机载入默认时间，操作系统依赖有效时钟才能正常运行。
4.4 看门狗定时器
软件通过 SEMA API 定期喂狗，超时整机硬复位，用于无人值守工业设备防死机。
系统资源
1.内存地址映射：4GB 总寻址空间，分为 DOS 兼容区（0~1MB）与扩展内存（1MB~4GB），详细划分 BIOS、显存、ISA 扩展、PCI 内存区间；
2.IO 地址表：列出 DMA、PIC 中断控制器、串口、IDE、CMOS、看门狗等标准 IO 端口；
3. PCI 设备寄存器：板载千兆网卡、VGA、USB、桥片 PCI 总线地址定义；
4. RTC 寄存器：时钟 / 报警 / 用户备用 RAM 完整寄存器；
5. SERIRQ 中断分配：IR0~IR15 全部硬件中断对应设备（定时器、键鼠、网口、串口、硬盘等）。
