Honeywell DC1000 系列 PID 温控器
时间: 2026-07-13浏览次数：
Honeywell DC1000 系列 PID 温控器
Honeywell DC1000 系列 PID 温控器
产品总览
1. 产品定位

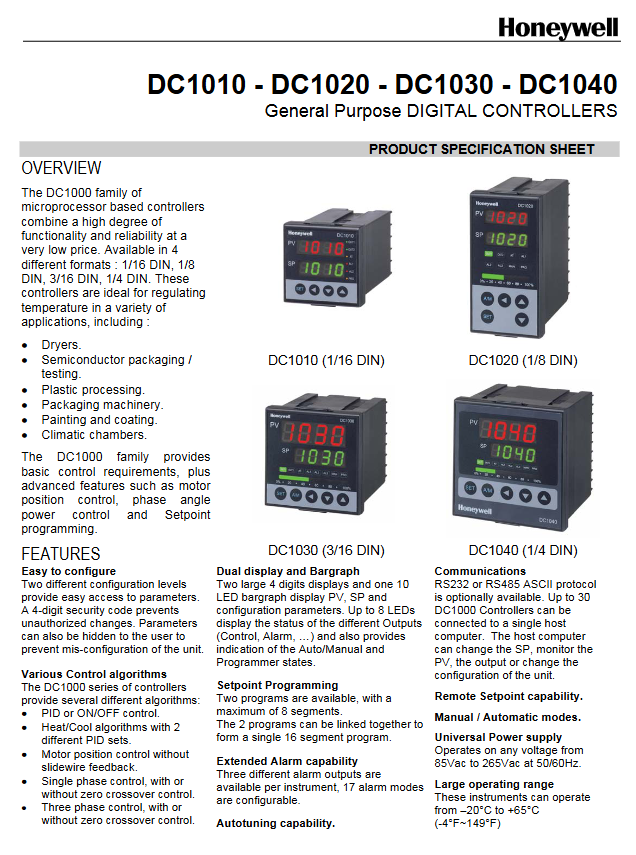

DC1000 是霍尼韦尔基于微处理器的通用数字 PID 温度控制器，性价比高、功能齐全、可靠性强，分为 4 种面板 DIN 尺寸型号：
- DC1010：1/16 DIN（48×48mm）
- DC1020：1/8 DIN（48×96mm）
- DC103：3/16 DIN（72×72mm）
- DC1040：1/4 DIN（96×96mm）
2. 典型应用场景
烘干设备、半导体封装 / 测试、塑料加工、包装机械、喷涂涂装、恒温恒湿试验箱。
3. 核心能力概述
除基础开关 / PID 温控外，集成冷热双 PID、相位角可控硅调压、无滑线阀位电机控制、分段程序升温、多路报警、自动整定、远程给定、串口通讯等高级功能。
核心功能特点
1. 参数分级加密管理
两级参数配置权限，搭配 4 位数字密码锁，可隐藏关键参数，防止误修改、非授权操作。
2. 丰富控制算法（核心控制能力）
1. **基础控制**：ON/OFF 两位式、标准单路 PID；
2. **冷热双路 PID**：加热 / 冷却独立两套 PID 参数，适配冷热一体温控设备；
3. **可控硅相位角调节**（单相 / 三相）：每半波 / 120° 调节导通角，高精度功率调节；
4. **过零导通调节**（单相 / 三相）：仅在电压零点触发 SCR，降低电磁干扰；
5. **无滑线反馈电动阀门控制**：依靠时间比例控制执行器开关，省去易磨损滑线电位器，减少维护、无需校准。
3. 人机界面（DC1030/DC1040 高配）
- 双 4 位数码管：上屏实时测量值 PV，下屏设定值 SP；
- 10 段 LED 光柱显示输出百分比；
- 多状态指示灯：OUT1/OUT2 输出、自动整定 AT、三路报警 AL1/AL2/AL3、手动 MAN、程序运行 PRO 闪烁指示。
4. 分段程序温控
内置 2 套独立程序，每套最多 8 段；两套可串联组合为 16 段完整温程，支持升温、保温、降温时序自动运行。
5. 报警系统
单台控制器支持 3 路独立报警输出，内置 17 种可配置报警模式，含定时报警功能。
6. 自动整定 Auto-tuning
一键自整定 PID 参数，快速匹配不同加热 / 冷却负载，简化调试。
7. 远程设定功能
第二路模拟输入（4~20mA/0~5V 等）接入外部信号，远程给定温度设定值 SP，采样周期 500ms。
8. 手动 / 自动无扰切换
可在自动 PID 控制与手动输出模式之间自由切换。
9. 串口通讯（选配）
支持 RS232/RS485 ASCII 协议，单主机最多挂载 30 台 DC1000；上位机可读取 PV 实测值、输出状态、修改设定值、远程修改设备全部参数。
10. 宽规格供电与宽工况
1. 通用电源：85~265V AC 50/60Hz；
2. 工作环境温度：-20℃ ~ +65℃；
3. 工作湿度 50%~85% RH，无凝露；
4. 数据存储采用非易失 E2PROM，断电参数不丢失。
硬件输入输出规格
1. 主测量输入（PV）
支持全类型热电偶 TC、铂电阻 RTD、线性模拟信号（4~20mA），测量精度满量程 0.5% FS；采样周期可设 0~150 秒（4~20mA 默认 0s、SSR 固态输出 1s、继电器输出 10s）。
支持测温元件及量程
1.热电偶 TC：K、J、R、S、B、E、N、T、W、PL II，覆盖低温至 1820℃高温区间；
2.铂电阻 RTD：Pt100、JPt100、JPt50，支持零下 - 199.9℃低温测量；
3. 线性模拟：4~20mA 标准工业信号。
2. 第二路辅助输入（远程 SP）
信号类型：4~20mA、0~20mA、0~5V、1~5V、2~10V。
3. 输出类型（多路可选）
1. 继电器触点输出（机电型）；
2. 模拟量输出：0~20mA / 4~20mA / 0~5V / 0~10V / 1~5V / 2~10V；
3. 电动阀门电机驱动输出（开环阀控）；
4. 报警输出
独立 3 路报警，支持 17 种逻辑，含定时报警。
程序与通讯参数
1. 程序容量：2 套 ×8 段，可拼接 16 段；
2. 通讯接口：RS232/RS485，ASCII 协议，波特率可调；
3. 功耗：110V 时 8VA，220V 时 12VA。
控制算法原理补充
1. **相位角控制**：交流半周期内改变 SCR 导通时刻，连续调节输出功率，控温精度极高；分单相、三相（每 120° 调节）；
2. **过零控制**：仅在交流电压零点触发晶闸管，减少谐波干扰，适合对电磁环境要求高的设备；
3. **无滑线阀控**：通过控制开、关输出的时长比例定位阀门，无需反馈电位器，规避电位器磨损、接触不良故障。

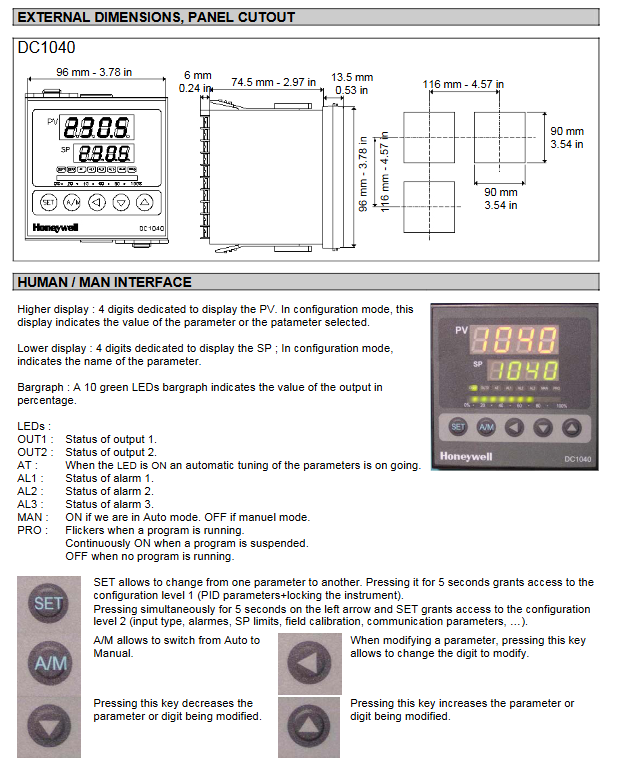

机身尺寸与面板开孔
4 款型号面板尺寸、安装开孔规格分开定义：
1. DC1010：48×48mm（1/16 DIN）
2. DC1020：48×96mm（1/8 DIN）
3. DC1030：72×72mm（3/16 DIN）
4. DC1040：96×96mm（1/4 DIN）
整机厚度、面板嵌入深度统一规范。
人机操作按键
1. SET 键：参数切换，长按 5s 进入一级 PID 设置；左箭头 + SET 长按 5s 进入高级二级参数（输入、报警、通讯、校准等）；
2. A/M：自动 / 手动模式切换；
3. 上下左右方向键：修改数字、切换选项；
配套 PV/SP 双数码管、光柱、多路状态指示灯。
型号选型规则
型号编码分段选择，4 大维度：
1. 尺寸（1/2/3/4 对应四种 DIN 规格）；
2. 主输入类型：TC 热电偶 / RTD 铂电阻 / 线性信号 / 无；
3. 输出类型（继电器 / 各类模拟电压电流 / 电机阀控）；
4. 选配项：第二路输入、辅助报警输出、RS485 通讯、程序功能、面板语言（英 / 西 / 法 / 意 / 德）。
