ADLINK cPCI-6520 6U CompactPCI 单板计算机
时间: 2026-07-13浏览次数：
ADLINK cPCI-6520 6U CompactPCI 单板计算机
ADLINK cPCI-6520 6U CompactPCI 单板计算机
产品整体概述
1. 核心硬件平台
- 处理器：第三代 Intel 酷睿 i7 22nm 移动系列四核 / 双核 FC-BGA SoC，四款可选：
i7-3615QE（4 核 45W）、i7-3612QE（4 核 35W）、i7-3555LE（双核 25W）、i7-3517UE（双核 17W），支持睿频、超线程、虚拟化 VT-x/VT-d；
- 芯片组：Mobile Intel QM77 PCH；
- 内存：双通道 ECC DDR3，板载焊死最高 8GB + SO-DIMM 插槽最高 8GB，整机最大 16GB；
- 形态：6U 4HP 单槽 CompactPCI，支持系统主控槽 / 外设卫星槽两种工作模式，兼容 PICMG2.0/2.1/2.9/2.16 全系列 cPCI 规范。
2. 板卡核心接口资源
1）显示输出
前置双 DP 双通道显示器（可转 DVI/VGA/HDMI）；后置独立 VGA/eDP，最多 3 屏输出；若 DP 转 DVI/HDMI 则后置显示禁用。
2）网络
前置 2 路千兆 Intel 82579LM/82574L 网口；配套 RTM 后转接模块可再扩展两路千兆，支持 PICMG2.16 包交换背板。
3）串口
前置 RJ45 COM1（RS232/422/485 三模式可拨码）；后置两路串口，整机最多 3 路串口。
4）USB
前置 3 路 USB3.0；RTM 背板扩展 6 路 USB2.0+1 路 USB3.0。
5）存储
板载标准 CF 卡插槽；可选 DB-LSATA 子卡安装 2.5 寸 SATA SSD；可选 DB-CFast 转接卡（与 SATA 互斥，二选一），SATA 速率 6Gb/s。
6）扩展子卡
单路 PMC / PCIe x8 XMC 夹层扩展槽，通过 PI7C9X130 桥接芯片实现 PCIe 转 PCI-X 扩展。
7）安全模块
可选 Atmel AT97SC3204 TPM 硬件加密芯片，支持 SHA1、2048 位非对称加密、电压 / 频率防篡改、内存加密。
8）系统外设
PS/2 键鼠、HD 音频、8 路通用 GPIO、硬件看门狗、IPMC 机箱管理、3V 纽扣 RTC 电池。
3. 配套 RTM 后转接模块系列
| 型号 | 扩展资源 |
| cPCI-R6002 | DVI、2 串口、3USB、2 千兆、2SATA |
| cPCI-R6002D | 8HP 加宽，音频、PS/2、更多 USB |
| cPCI-R6100 | 4 千兆网、CF/SD、VGA |
| cPCI-R6200 | 8 路 mini-SAS 硬件 RAID、多路串口 USB |
| cPCI-R6700/6700D | 板载 ATI E4690 独立显卡，双 DVI 输出 |
4. 供电规格
仅支持 cPCI 背板 + 5V 主供电，辅助 3.3V、±12V；电压公差：5V ±5%、3.3V ±5%、±12V ±5%；给出四款 CPU 满载 / 闲置功耗，最低双核 17W 满载仅 43.6W，四核 45W 满载 77W。
5. 环境与可靠性
- 标准工况：0~60℃强制风冷；宽温 ET 版 - 20~70；EX 超低温版 - 40~85（仅低功耗双核 CPU）；
- 存储：-40~85℃；湿度 5%~95% 无凝露；
- 冲击振动符合 MIL-STD-202F；整机 MTBF 高，适配军工、通信、工业测控。
6. 操作系统支持
Windows7 32/64、Windows Server2008 R2、RedHat/Fedora Linux、VxWorks 6.9，配套完整驱动包。
硬件详细规格

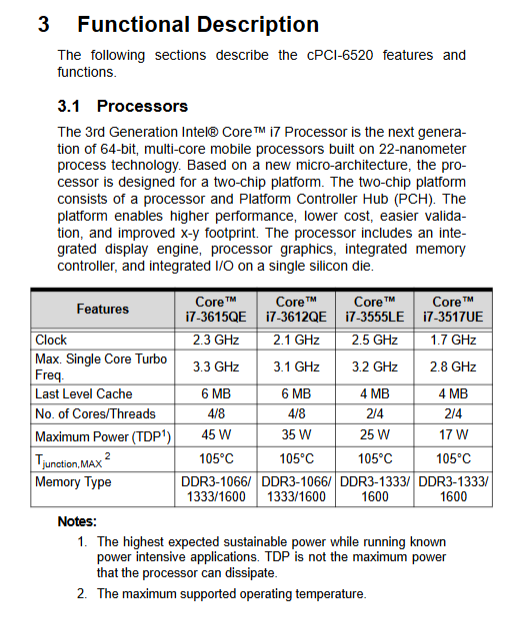

1. 处理器核心特性
全系支持 64 位、超线程、睿频 2.0、SpeedStep 节能、VT-x/VT-d 虚拟化、TXT 可信执行、AES 硬件加密；四核 6MB 缓存，双核 4MB，最高单核睿频 3.3GHz。
2. QM77 芯片组能力
支持多代 USB、6 路 SATA（2 路 6Gbps）、PCIe2.0、HD Audio、AMT 主动远程管理、SMBus 系统管理、ACPI4.0 电源管理。
3 PMC/XMC 扩展槽
- PMC：32/64bit PCI-X，33/66/133MHz，可跳线切换 3.3V/5V IO 电平；
- XMC：PCIe x8 Gen3 高速夹层卡，高速数据采集、图形加速扩展。
4. AMT 远程管理
硬件带外管理，关机 / 故障状态下可远程读取硬件状态、开关机、配置系统、故障排查，无需操作系统支持。
5 TPM 安全芯片
硬件加密、防物理破解、电压频率异常锁死密钥，满足工控 / 网安设备信息安全需求。
板卡布局、连接器与拨码开关
1. 前面板接口
双 DP、3×USB3.0、RJ45 多功能串口、PMC/XMC 插槽、复位按键、状态 LED：电源、热插拔、看门狗、硬盘读写、8 位 POST 诊断灯。
LED 说明：电源绿、热插拔蓝、看门狗红色告警、琥珀色硬盘活动灯。
2. 板载连接器分类
1. cPCI 标准 J1/J2/J3/J4/J5 背板连接器：分别承载 PCI 总线、IPMC 机箱管理、后置 IO（网 / 串口 / USB / 音频 / 显示 / SATA/GPIO）；
2 前置外设：DP、USB、RJ45 串口；
3 板载内部：SATA、CF、CFast、PMC/XMC、RTC 电池、风扇、GPIO；
4 调试：DB40 底层调试口、JTAG 工厂调试。
3 关键拨码开关功能
1 SW1：一键恢复 BIOS 出厂默认；
2 SW12：COM1 串口模式切换（RS232 默认 / 422/485）；
3 SW\_MOD1：IPMC 机箱管理有无机箱管理模块切换；
4 SW\_PMC1：PMC 总线位宽、频率、PCI/PCI-X 模式跳线；
5 SW\_VIO：PMC IO 电压 3.3V（默认）/5V 切换；
6 SW\_IPMCDEG：IPMC 调试开关，搭配 R6700 独显卡需强制上电。
4 各接口引脚定义
手册完整提供千兆网、RJ45 串口、USB3.0、DP、SATA、CFast、PMC/XMC、全套 cPCI J1~J5 背板针脚信号表，区分电源、差分数据、时钟、中断、GPIO、IPMB 管理总线。
硬件安装流程
分步安装指南，含防静电强制要求：
1 CPU 散热：出厂预装散热器，禁止自行拆卸；

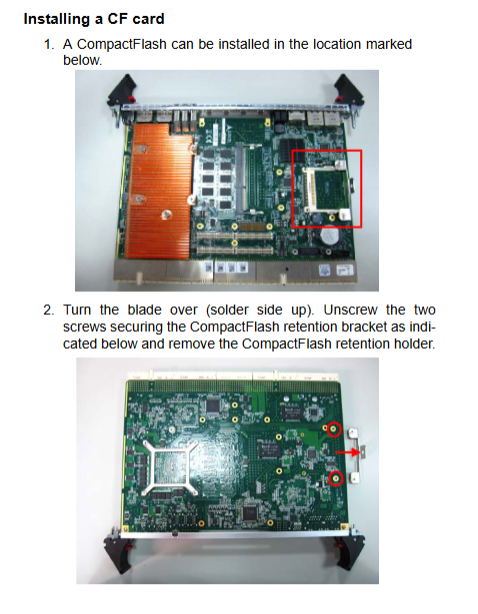

2 CF 卡：翻转板卡拆卸支架安装；
3 2.5 寸 SATA SSD：DB-LSATA 转接板 + 固定支架；
4 CFast 卡：与 SATA 互斥，替换 SATA 子卡；
5 PMC/XMC 夹层卡：拆卸前面板挡片，对准连接器锁紧固定；
全部安装需防静电工作台、防静电手环，禁止热插拔存储与扩展卡。
驱动安装
驱动介质为 ADLINK 配套 All-in-One 光盘，安装顺序规范：
1 操作系统先行安装；
2 芯片组驱动 → .NET 框架 → 显卡 → 网卡 → SATA RST → USB3.0 → TPM → HD 音频 → AMT 管理引擎；
提供 VxWorks BSP 板级支持包下载渠道。
系统工具：看门狗 WDT
1 硬件依托 W83627UHG SuperIO 芯片，LPC 总线寄存器控制；
2 功能：软件喂狗超时整机硬复位，防程序卡死；
3 参数：超时 1 秒～15300 秒可调，支持秒 / 分钟模式，配套状态指示灯；
4 提供 DOS 下完整 C 示例源码，寄存器读写操作，可集成用户工控程序。
AMI Aptio BIOS 完整设置
开机按 Del 进入设置，分 7 大主菜单：
1 Main：系统时间、BIOS 版本、硬件信息；
2 Advanced（核心配置）
PCI 子系统、ACPI 休眠、TPM 可信计算、CPU（睿频 / 超线程 / 虚拟化开关）、SATA 硬盘模式（IDE/AHCI/RAID）、Intel TXT、AMT 远程管理、USB 全局配置、SuperIO 串口、硬件温度电压监控、串口远程控制台（无显示器调试）、CPU 功耗 EIST 设置；
3 Chipset：PCH 南桥、PCIe、显卡 DVMT 显存分配、内存重映射；
4 Boot：启动设备优先级、CSM 兼容模式、PXE 网络启动；
5 Security：管理员 / 用户开机密码；
6 Save & Exit：保存 / 放弃修改、加载最优 / 故障默认值；
配套 F2/F3/F4/F8 快捷键快速载入预设配置，串口重定向支持 VT100 终端远程调试 BIOS。
POST 自检代码与蜂鸣报错
完整 AMIBIOS 分段诊断码：
1 SEC 上电初始化阶段（0x01~0x0B）；
2 PEI 内存初始化（0x10~0x4F），内存 / CPU 报错码；
3 DXE 外设初始化（0x60~0xCF），PCI/USB/ 硬盘故障代码；
4 BDS 启动设备检测；
5 S3 休眠唤醒、固件恢复故障码；
配套蜂鸣次数对应故障（无内存、启动失败、密码错误等），用于开机硬件故障快速定位。
