ALSTOM MiCOM C264 模块化变电站控制器
时间: 2026-07-13浏览次数：
ALSTOM MiCOM C264 模块化变电站控制器
ALSTOM MiCOM C264 模块化变电站控制器
产品基础概述
1. 产品定位

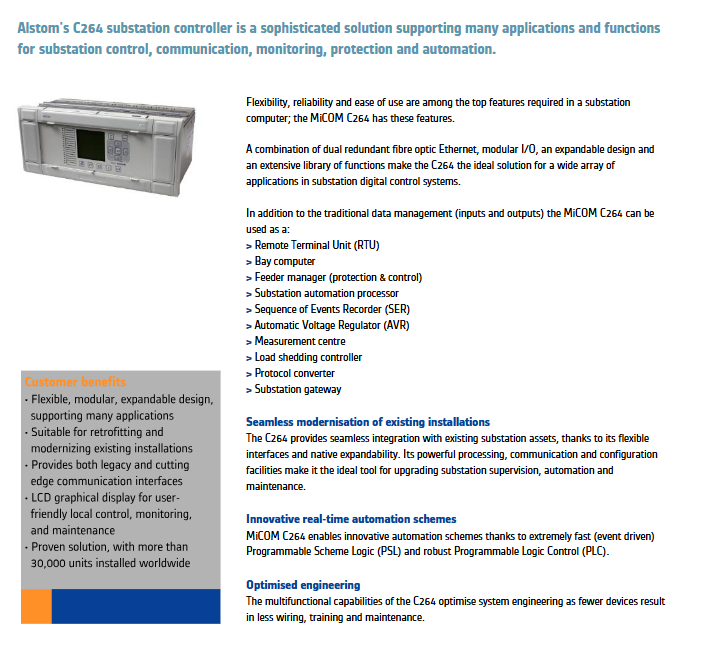

阿尔斯通 MiCOM C264 是一体化模块化变电站控制器，集成测控、保护、通信、自动化逻辑、事件录波等全功能，适用于高低压变电站，一台设备可替代 RTU 间隔控制器、馈线保护装置、电压调节器、事件记录仪、协议网关等多台独立设备，全球已部署超 3 万台，兼顾老旧站改造与新建数字化变电站需求。
2. 核心设计优势
1.模块化可扩展架构：I/O、通信、功能模块可按需选配，适配改造扩容；
2.兼容新旧通信：同时支持传统串口与 IEC 61850 等现代工业以太网标准；
3.本地人机交互：背光图形 LCD 面板，支持本地控制、巡检、故障查看；
4.高可靠冗余方案：支持整机 / 光纤以太网双冗余，避免关键功能中断；
5. 双套可编程逻辑：极速事件驱动 PSL（<5ms）+ 标准 IEC61131-3 PLC，适配快慢自动化逻辑；
6.工程简化：多功能合一，减少现场布线、设备采购、人员培训与运维工作量。
3. 一机多角色（可单独或组合承担）
远程终端单元 RTU、间隔测控装置、馈线保护控制器、变电站自动化主处理器、SOE 事件顺序记录仪、自动调压 AVR、电量测量中心、减载控制器、多协议转换器、智能 IED 数据网关。
核心应用功能模块
（一）间隔 / 变电站联锁逻辑
提供两种联锁实现方式：
1. 逻辑方程配置；
2. 基于一次拓扑预定义规则拓扑联锁；
联锁逻辑就近部署，提升操作安全性，界面可视化展示闭锁条件，操作前可直观排查限制条件。
（二）跳闸回路监视
分两线、四线两种模式：
- 两线：仅断路器合闸状态下监测回路通断；
- 四线：分、合闸全状态均可监测；
单相断路器可独立分相监测跳闸回路完整性。
（三）AVR 自动有载调压
适配 IEC61850 数字化变电站，单台最多管控 4 台并联调压变压器：
1. 远近端电压复合补偿；
2. 归位调节功能；
3. 并联变压器环流最小化、主从调节模式；
4. 优化分接头档位控制。
（四）分段自动重合闸
单间隔配套一套重合闸，整机最多支持 12 个间隔，支持单相 / 三相重合，最多 4 次独立延时重合逻辑；可由内置保护或外部保护开入触发。
（五）同步检定（同期）
适配手动 / 自动合闸逻辑，校验两侧电压幅值、相位、频率差值；包含闭锁、耦合模式、无压 / 无流母线逻辑，单装置仅支持单间隔同期。
（六）馈线全套保护功能（选配独立模块）
覆盖中压馈线、架空 / 电缆、发电机、变压器等场景，支持各类接地系统，保护型号（ANSI 标准）完整：
过流 / 接地过流 (50/51、50N/51N)、方向过流 (67/67N)、有功接地保护 32N、负序过流 46、欠流 37、欠压 27 / 过压 59 / 剩余过压 59、频率高低 81O/81U、频率变化率 81R、热过载 49、断路器失灵 50BF。
（七）RTU 远程终端功能
适配 SCADA 与变电站 DCS 系统，海量点位处理能力：
- 数字开入：最大 5012 点；数字开出：最大 1024 点；
- 最多 15 个独立采集机架以太网互联；单机架 4 路串口（RS232/485 / 光纤）；
- 支持 2 路并行 SCADA 连接，单串口最多挂载 16 台 IED 设备。
（八）SOE 事件顺序记录
高精度时序事件存储，1ms 时标分辨率，非易失存储最多 2000 条事件，本地 LCD 可查看最近 200 条；支持以太网远程维护、本地打印、打印机状态监测，依靠 IRIG-B/SNTP 实现精准时钟同步。
（九）IED 网关与数据集中器
统一采集模拟量（CT/PT 直采）、数字硬接点、多串口 IED 数据，统一标准化带唯一标识，数据全站复用，集中处理分接头位置、测量值、故障录波、定值等信息。
（十）波形录波（FWR 快速 + SWR 慢速双模式同步运行）
1. FWR 高速录波：最高采样率，记录瞬时故障波形，存储 8 路模拟量 + 128 路数字量，最长 9.6 秒；
2. SWR 慢速录波：长期 RMS 有效值记录，周期可设 1 周期～1 小时，存储 5000 组数据；
触发条件：开入变位、越限、人工召唤；文件采用标准 COMTRADE 2001 二进制格式存储，同时可转发 IED 上传的 5 组故障录波文件。
（十一）电能质量监测
计算电压、电流总谐波畸变 THD 与总需求畸变 TDD，最高分析 15 次谐波。
（十二）可编程自动化逻辑
1. PSL 极速逻辑：事件驱动、无固定扫描周期，执行时间＜5ms，用于快速联锁、故障瞬时动作；
2. 标准 PLC：符合 IEC61131-3，扫描周期 50ms 至数秒，适配复杂长时序自动化、SIPS 系统完整、减载逻辑。
（十三）自诊断与运维 Web 服务
整机上电自检 + 持续后台监测，软硬件故障主动上送告警、触发看门狗接点；内置网页服务器，浏览器可直接查看硬件、通信、I/O 状态，下载事件日志。
硬件 I/O、人机、存储与性能参数
1. I/O 系统完整能力
- 数字开入 5 类：单点 / 双点 / 多点 / 系统内部点 / 逻辑组合；全部 1ms 时标，支持防抖、多种滤波、强制屏蔽 / 故障检测；
- 数字开出 3 种控制模式：单次 SBO、多次 SBO、直接输出，适配开关、分接头设备；
- 二进制计数器：断电保存累计数值，支持周期 / 按需上传；
- 编码采集：支持二进制、BCD、格雷码、N 选一编码，采集分接头等编码信号；
- 模拟量：直采 CT/PT 免变送器板，外接模拟输入 / 输出，模拟输出断电保持数值；
- 衍生电气量：RMS 电流电压、有功 / 无功 / 视在功率、功率因数、序分量、频率变化率、谐波等自动运算。
2. 本地人机 HMI
- 背部可拆卸图形背光键盘显示屏，线缆最长支持 5/15 米分离安装；
- 最多 12 组可切换间隔画面，单屏 8 台一次设备动画展示；
- 权限分级，防止误操作；支持本地查看测量、告警、事件、录波。
3. 存储规格（非易失存储器）
- SOE 事件：环形缓存 2000 条，1ms 时标；
- 波形：最多 8 组 FWR/SWR 录波，外加 5 台外部 IED 录波文件。
4. 整机性能精度指标
1. 时钟同步：IRIG-B/SNTP 同步精度 1ms；开入时标 1ms；
2. 动作速度：数字开出典型＜7ms，PSL 逻辑＜5ms，PLC 周期 50ms 起；
3. 模拟采集：满量程 0.1% 精度，直采 CT/PT 达 0.2%；功率、序分量误差 0.5%；频率 0.01Hz，相位 1°，谐波至 15 次；
4. 间隔管控：单台最多管理 128 个间隔。
通信体系（核心竞争力）
1. 支持全行业主流标准协议
以太网：IEC61850 (UCA2)、IEC60870-5-104、DNP3 IP；
串口：IEC101/103、DNP3、MODBUS。
2. 以太网硬件配置
标配 2 路独立以太网口，可分别接站控层、过程层局域网；可选内置 6 口交换机、自愈环 / 双归星型冗余光纤以太网（100Base-FX/10/100M 电口）。
3. 串口通信
单设备最多 4 路 IED 串口、2 路 SCADA 串口，速率最高 38.4kbps，串口协议可自由切换。
4. 时钟同步多途径

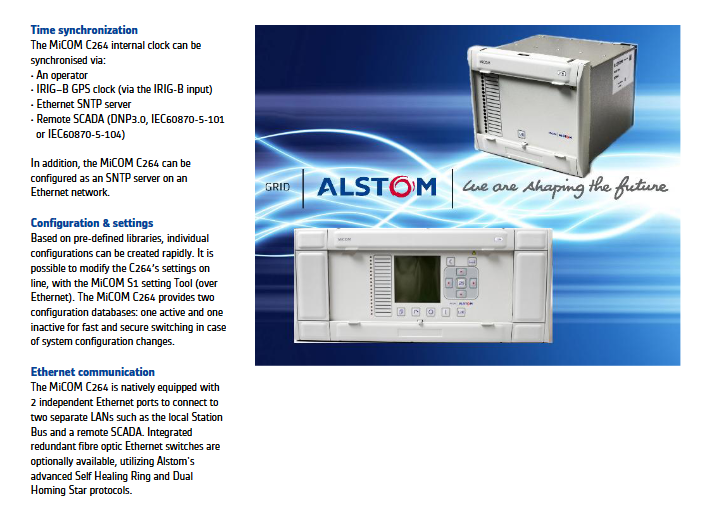

人工校准、IRIG-B 硬件对时、SNTP 以太网、SCADA 主站对时；本机可作为局域网 SNTP 时间服务器。
冗余、配置与运维设计
1.整机冗余：整机、光纤以太网链路均可双机 / 双链路冗余，保障关键控制不间断；
2.双配置库：设备存在激活 / 备用两套配置数据库，在线通过 MiCOM S1 工具远程修改，切换配置无风险；
3. 在线维护：网页运维、本地 LCD、打印事件；支持本地存储 + 远程上送事件、录波文件；
4. 整机适配改造：兼容老旧 CT/PT、传统串口 IED、原有一次设备，新旧系统无缝融合。
