EMERSON AMS 2140 机械健康分析仪
时间: 2026-07-13浏览次数：
EMERSON AMS 2140 机械健康分析仪
EMERSON AMS 2140 机械健康分析仪
基础信息
1. 产品主体：艾默生 AMS 2140 便携式振动分析仪，支持单 / 双 / 四通道采集，配套多类可选高级分析软件，用于流程工厂旋转设备现场振动检测、故障诊断，可对接 AMS Machinery Manager 管理软件存储、深度分析数据。
2. 手册定位：面向振动分析师、设备可靠性技术员、工程师，完整覆盖设备硬件操作、全功能软件、数据传输、安全维护、配件、认证规范，不提供设备底层专利信息，仅作操作参考，内容变更不另行通知。
3. 核心附加模块：除基础 Route 巡检、Analyze 分析外，可加装激光对中、动平衡、瞬态分析、ODS 模态四大高级程序；配套四通道输入适配器、激光对中传感器、外部电池充电器等配件。
设备总览、规范与安全维护
1.1 产品核心能力
- 便携式振动采集设备，最高 4 通道同步采集，内置 PeakVue 故障冲击检测技术；
- 软件模块化：基础巡检 + 标准分析，可按需付费加装高级诊断程序；
- 采集数据本地存储，支持有线 / 无线 / 蓝牙传输至电脑数据库。
1.2 文档标识规范
-Note：补充说明、操作提示；
- CAUTION：警示操作会损坏设备、丢失数据；
- WARNING：存在人身伤害、设备严重损毁风险。
1.3 通用安全与维护规范（重点）
1. 维修权限：设备拆解、原厂未列明维修仅能由艾默生授权人员操作，私自改装 / 滥用直接脱保；
2. 清洁要求：仅在非危险区域清洁，禁用丙酮、汽油、研磨清洁剂，只能用无尘软布 + 中性清水擦拭，防静电；
3. 电池硬性规定
- 仅原厂锂离子电池、电源适配器可使用，第三方电池存在起火风险、直接失效；
- 充电环境：10~35℃（50~95℉）；设备运行环境：-20~50℃（-4~122℉）；
- 严禁带电插拔电池，必须断电拆除；
- 长期存储：1~3 个月建议拆电池；超 3 个月需联系技术支持进入存储模式（设备、电池完全断电，充电激活）；闲置电池建议保持 40% 电量定期补电，锂电池老化不可逆；
4. 信号输入限值
- 加速度输入：0~24V 信号，不可超限；
- 电压 / 转速输入：±24V 以内，超压烧毁通道；
5. 技术支持：报修需报错截图、设备固件版本；软件问题提供系统、AMS 软件序列号，可远程协助。查看固件路径：Home > ALT > F1 Version。
整机硬件、基础操作（设备本体、电池、外设、触屏、蓝牙等）
### 2.1 标准出厂配件
固件介质、Micro USB 数据线、电源、屏幕保护膜、肩带；**不兼容旧款 25 针传感器线缆**。
2.2 机身硬件布局
1. 正面按键：Home 主页、Reset 重置、功能 F1-F12、ALT 切换副菜单、返回键、电源、背光、帮助键、方向键；ATEX 防爆机型无键盘背光；
2. 机身顶部接口：电源口、网口、Micro USB、无线 / 蓝牙状态指示灯；
3. **配件结构**：背部可拆卸支架、两侧肩带卡扣；内存卡藏于电池仓内，拆 6 颗螺丝取出电池才能插拔 SD 卡（仅关机操作）。
2.3 开机与电池激活
新机出厂电池为存储模式,必须先接电源激活，长按电源开机，进入主页设置时间（设备与电脑时差超 15 分钟无法通讯）。
2. 电池系统完整说明
1. 续航：标准充满连续使用 8 小时以上，低电量默认 15% 弹窗提醒，可自定义预警值；整机断电不会丢失采集数据；

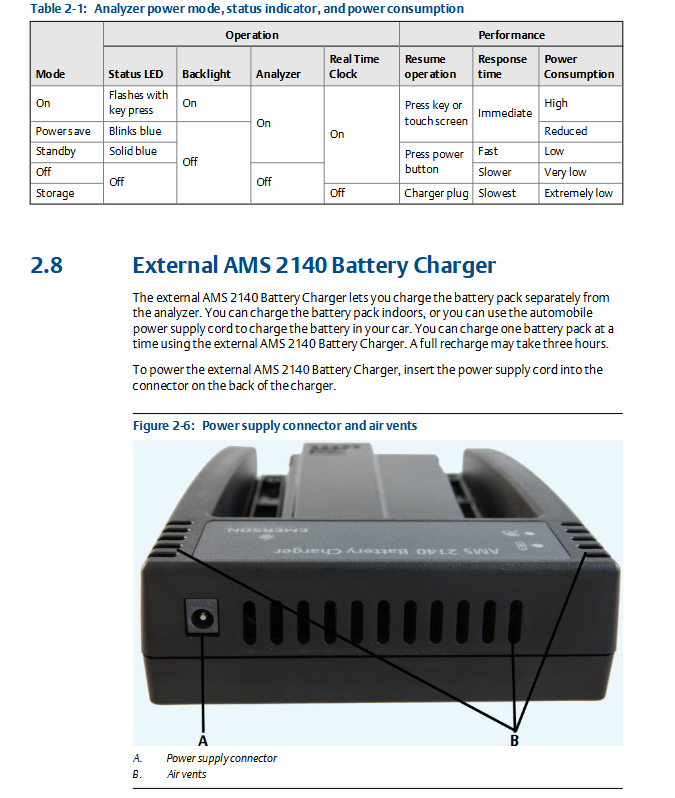

2. 外置独立充电器：可单独充电池，充满约 3 小时，充电环境通风散热；
3. 电池查看：主页左下角电量显示，电池本体按键点亮 5 颗指示灯（每颗≈20% 电量）；
4. 电池更换步骤：关机、拔电源、设备朝下、拆后盖 6 颗螺丝更换，全程仅限非危险区域。
2.4 开关机、待机、强制重启
1. 正常开关机：长按电源键（默认 3 秒，可自定义 1~5 秒长按时长）；
2. 待机：短按电源，背光熄灭、蓝灯常亮，60 分钟无操作自动关机；
3. 死机硬重启：长按电源 10 秒强制断电。
2.5 主页与系统全局设置
主页分 ALT1、ALT2 两套功能快捷键，覆盖采集、传输、系统设置；全局设置路径：Home > ALT > F2 General Setup，可配置：
- 按键 / 报警蜂鸣开关；
- 待机自动计时（1~30 分钟）、背光自动熄灭计时（0~120 秒）；
- 打印输出（电脑 / SD 卡位图 / JPG / 关闭）；
- 低电量告警百分比；
- 电源长按关机时长；
- 时间、时区、日期格式；
- 全局单位（英制 / 公制 / SI、速度 Hz/CPM、加速度 / 速度 / 位移显示基准）。
2. 触屏操作
1. 锁定 / 解锁、校准功能，禁止尖锐硬物戳屏；
2. 支持手势：滑动缩放频谱、点击添加光标、切换波形；弹窗键盘支持大小写、特殊字符、重音输入。
2. 存储（SD 内存卡）
1. 推荐 Class10 高速 SD 卡，存放巡检 / 作业文件；
2. 文件管理工具（File Utility）：复制、删除、移动路由、作业；
3. 全机型文件后缀区分：
- .RDA：巡检采集数据；.RDF：空巡检任务；
- .ANJ 标准分析；.BJB 动平衡；.LJB 激光对中；.TRJ 瞬态；.ODS 模态。
2. 蓝牙功能
1. 支持 A2DP 蓝牙耳机、红外测温仪、激光对中传感器；有效距离 30 英尺；
2. 操作：开启蓝牙、搜索配对、重命名、断开 / 取消配对；可实时收听振动音频（不存储录音）；
3. 限制：危险区域禁止使用蓝牙外设。
四通道输入适配器配件
拓展至 4 通道同步采集，分加速度、电压两路专用线缆；动平衡程序需额外开启多路复用开关，支持三轴加速度计、分流线缆组合多路采集。
危险区域使用规范
机身背面标识区分防爆等级：
1. CSA 通用：不可用于危险区域；
2. Class I Division 2、ATEX/IECEx Zone 2：防爆机型（无键盘背光）；
硬性禁令：USB / 网口、充电、更换电池、430 激光测速传感器全部仅限安全区域使用。
文件传输（电脑、内存卡、固件升级）
4.1 两类传输软件
1. **AMS Machinery Manager Data Transfer**：配套数据库，双向传输巡检 / 作业、截图、固件、打印报表；支持 USB / 网口 / 无线；
2. **独立 Standalone 传输工具**：无数据库电脑专用，仅文件互传，不能创建任务，不可与主软件同机安装。
4.2 三种通讯连接方式
1. USB（默认）：最常用，危险区域禁用；
2. 以太网：高速，支持远程服务器连接，需配置 DHCP / 静态 IP、主机端口（默认 10077）；
3. 无线 WiFi：支持开放式、WEP、WPA/WPA2-PSK、企业加密，可手动添加隐藏网络；
通用操作：设备与电脑端口类型必须一致，各程序内通过「Connect For Transfer」建立连接。
4.3 路由 / 作业双向传输
1. 电脑下发：巡检路线、各类分析作业至分析仪；支持 MRL 多路由批量加载；
2. 设备回传：现场采集数据、测量记录、备注、告警数据至数据库；可单条 / 批量导出至电脑文件夹；
3. 打印功能：波形 / 报表可直连电脑打印，或保存至 SD 卡图片。
4.4 固件与程序升级
1. 固件与各分析程序独立升级，先更固件再更新模块；
2. 升级入口：设备开机长按 Home + 电源进入特殊功能菜单，USB 连接电脑刷写；
3. 自定义开机画面：替换 430×380 256 色 BMP 图片，可删除恢复默认。
4.5 截图功能
连接电脑后，传输软件一键截取设备任意屏幕，保存归档。
Route 巡检采集程序（现场常规巡回测振核心）
4.1 巡检基础逻辑
路由（Route）在 AMS 电脑软件创建，分析仪仅加载、采集、回传，**无法新建 / 修改路线**；按预设测点顺序采集单 / 多通道波形、频谱，适合全厂设备定期趋势监测。
完整流程：电脑下发路由→设备激活→配置采集参数→逐点采集→查看图谱 / 补充分析→回传数据库。
4.2 路由管理功能
加载 / 激活 / 复制 / 删除路由；清除单条 / 全部测点数据；查看测点设备清单、测点状态（未测量 / 正常 / 告警）；批量导入多路由 MRL 文件。
4.3 采集参数自定义
1. 图谱显示：实时 / 已存数据切换波形、频谱、柱状图、无显示；
2. 自动测点跳转、HFD 高频检测平均次数、数据存储模式（覆盖 / 询问 / 全部保存）；
3. 频谱重叠比例（默认 67%）、转速模式（模拟 / 数字 / 峰值）、积分模式；
4. 多通道开关、告警弹窗开关、一键恢复出厂采集参数；
5. 传感器临时覆盖：现场与预设传感器型号 / 灵敏度不符时临时修改。
4.4 转速计（测速仪）配置
支持标准外测速、虚拟测速（齿轮箱中间轴计算转速），可配置触发沿、触发电平、边缘延时，参数可保存多套配置复用；最大支持 100000RPM 测速。
4.5 测点采集操作
1. 采集、重测、跳过设备 / 测点、标记设备停机（Out Of Service）；
2. 现场备注：可新建自定义备注、调用预设备注绑定测点；
3. 现场标记 Field Alert：测点存在异常，回传后重点排查；
4. 实时蓝牙耳机收听振动，可设置滤波、增益；
5. 状态标识：OK、高低告警、传感器故障、缺测、润滑 / 轴承异常等。
4.6 数据查看与扩展功能
1. 图谱查看：频谱、波形，显示故障特征频率、峰值列表、光标标注故障；
2. 一键跳转 Analyze 高级分析：对异常测点做深度诊断；
3. 趋势曲线：调取历史数据库 + 本机采集趋势；
4. 路由报表：导出全部设备测点数据、图谱、备注，存电脑或 SD 卡。
通用图谱操作（全软件通用绘图工具）
所有程序（巡检、动平衡、激光对中、分析）共用一套图谱操作功能：
1. 全屏图谱、切换激活绘图窗口；
2. 切换图谱类型（波形 / 频谱 / 轴心轨迹等）；
3. 光标系统：普通、谐波、边带、时间差、移动谐波等多类型光标，标记故障频率；
4. X/Y 轴缩放、线性 / 对数坐标切换；
5. 自动列出频谱前 20 个振幅峰值；
6. 加载轴承、齿轮故障频率表，图谱高亮缺陷特征。
Analyze/Advanced Analyze 高级故障分析
6.1 程序定位
非预设路由的临时深度诊断，分标准版（单通道）、高级版（2/4 通道）；分「专家预设分析模板」和「手动自定义采集」两大模式，用于设备疑难振动、轴承 / 齿轮 / 共振排查。
6.2 作业管理
手动创建分析作业存储临时数据，自定义设备 ID、测点、多通道配置；可复制、清空、删除作业数据，绑定路由设备实现数据统一归档。
6.3 传感器、转速、通道配置
1. 1~4 通道自由选择，支持三轴加速度计、分流器、四通道适配器；
2. 传感器类型、灵敏度、供电、交直流耦合配置；
3. 转速计全套参数，支持虚拟测速、阶次跟踪同步采集。
6.4 核心采集通用参数
1. Fmax 最大频率、频谱分辨率（单通道最高 12800 线）；
2. 窗函数（汉宁 / 均匀 / 冲击指数窗）；
3. 多种平均模式：普通、峰值保持、同步时间、阶次跟踪、负平均、指数平均；
4. PeakVue 冲击解调（轴承 / 齿轮早期缺陷核心技术）、普通解调；
5. 四类触发：关闭 / 转速触发 / 电平触发 / 转速阈值触发。
6.5 内置专家分析模板（故障诊断专用）
覆盖绝大多数旋转设备故障场景：
1. 高频 / 高分辨率分析：分离密集边带、高频轴承冲击；
2. PeakVue/Peak Plus：轴承、齿轮损伤、润滑不足判定，输出故障概率；
3. 转速检测（激光 / 接触测速）；
4. 停机 / 运行冲击测试：查找共振；
5. 升速降速峰值相位：共振识别；
6. 电机转子条检测、阶次跟踪（变转速设备消除频谱拖尾）；
7. 同步平均、轴心轨迹、双通道相位、低频低速 SST 分析；
8. 冲击模态测试（敲击测固有频率）。
6.6 手动自定义采集模式

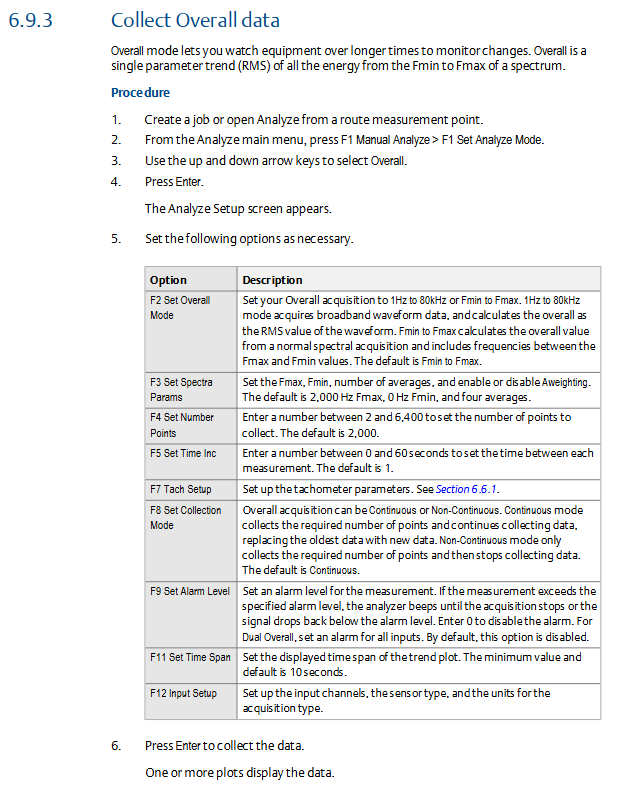

波形、频谱、总值趋势、缩放频谱、瀑布图、峰相、滤波轴心、直流电压、温度、1/3 倍频程、双通道相位、冲击测试等十余种采集格式，满足特殊测试需求。
### 附加功能
实时蓝牙听音、测量重测、数据存储、历史波形回看、图谱打印至 PC/SD 卡、一键重置所有分析参数。
高级激光对中程序（sensALIGN 激光传感器配套）
用于电机、泵、风机、齿轮箱等转轴同轴度校正，分基础 / 高级模式，支持水平、立式法兰设备、基座直线度三类测量。
1. 硬件配套：黄盖激光发射头、红盖接收传感器，蓝牙无线通讯；链条式支架安装在联轴器两侧；
2. 测量流程：安装校准激光→新建对中作业→输入设备尺寸→扫轴采集数据→查看调整垫片；
3. 核心功能：
- 软脚检测、热膨胀补偿（冷态预留热偏移量）；
- 5 种测量方式：自动扫轴、4 点手动、通道模式等；
- 实时调整（Live Move）、公差告警、垂直法兰对中；
- 基座平面直线度检测；
4. 作业管理：新建 / 复制 / 删除对中任务，添加设备备注，报表导出；
5. 激光头充电、固件升级、光束居中校准规范。
三大可选高级模块
高级瞬态分析（Advanced Transient）
采集长时间连续时域波形，记录启停、负载突变、故障瞬变冲击；可截取波形分段、自定义图谱布局，用于断齿、碰摩、瞬时故障捕捉。
ODS / 模态分析
运行模态测试，多通道同步采集，生成设备振动动画，识别固有频率、振型，用于结构共振、机架刚度分析；支持打印模态图谱。
动平衡（Balance）
单 / 双面转子现场动平衡，适用于风机叶轮、电机转子；
功能：测点 / 配重平面设置、数据采集、配重计算、试重运行、一键计算校正质量；内置计算器，存储多套平衡作业、生成平衡报告。
