ADLINK NuPRO-E320 PICMG1.3 全长工业主板
时间: 2026-07-10浏览次数：
ADLINK NuPRO-E320 PICMG1.3 全长工业主板
ADLINK NuPRO-E320 PICMG1.3 全长工业主板
基础信息
1. **产品型号**：NuPRO-E320 全长 PICMG 1.3 工业 SHB 系统主机板
2. **手册版本** V2.02，更新日期 2009-08-28，修正内存规格、接口引脚等多处勘误；初版 V2.00 发布 2009.05.07
3. **芯片平台** Intel Q45 GMCH + ICH10 南桥，LGA775 插槽，适配酷睿 2 四核 / 双核、赛扬处理器
4. **合规** RoHS 环保，面向工控、自动化、机器视觉、通信设备开发人员 / 运维工程师

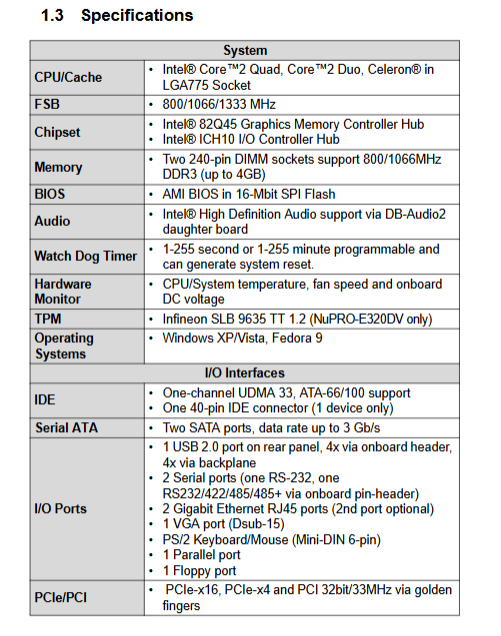

产品概述（硬件总规格）
1. 核心平台参数
- **CPU** LGA775 插座，支持 Core2 Quad/Duo、赛扬，FSB 800/1066/1333MHz；单路处理器设计
- **芯片组** Intel Q45+ICH10，集成 GMA4500 显示，支持 DirectX10、OpenGL2.0
- **内存** 双通道 240pin DDR3 800/1066，双 DIMM 插槽，最大 4GB 非 ECC 内存，双通道要求同容量同规格内存
- **BIOS** AMIBIOS8 16MB SPI 闪存，支持 PnP、远程串口重定向、TPM、PXE 网络启动、多级电源管理
- **存储** 2 路板载 SATA2（3Gbps），背板额外 2 路 SATA；1 路 IDE（支持光驱 / 老式硬盘）；支持 DOM 电子盘
- **扩展总线（背板金手指引出）** PCIe x16 独显槽、PCIe x4、多路 PCI 32bit/33MHz 标准插槽
2. 显示、网络、IO 外设
1. **显示** 后置 DB15 VGA 接口，板载 SDVO 可外接 PCIe 显卡实现双显；最大分辨率 2048×1536
2. **网口** 双 Intel 82574L 千兆 PCIe 网卡（LV 版本仅单网），支持 10/100/1000 自适应、PXE、WOL 远程唤醒
3. **串口** COM1 固定 RS232，COM1 支持跳线切换 RS232/422/485/485+；COM2 固定 RS232，用于 BIOS 远程串口重定向
4. **USB** 后置 1 路 USB2；板载插针 4 路；背板引出 4 路，合计 9 个 USB2.0，兼容 USB1.1
5. **其他 IO** 并口、软驱接口、PS/2 键鼠 Y 型接口、前置机箱面板插针（电源 / 复位 / 喇叭 / 硬盘灯）
6. **音频** 无板载声卡，需选配 DB-Audio2 子卡通过板载音频插针扩展 HD 音频
7. **安全** NuPRO-E320DV 型号搭载 Infineon SLB9635 TPM1.2 加密芯片，用于密钥、VPN、磁盘加密
3. 硬件监控与看门狗 WDT
- **硬件监控 IC ITE IT8718**：实时采集 CPU / 系统温度、+3.3V/+5V/+12V 各路电压、CPU 风扇 + 系统风扇转速、机箱开盖检测
- **风扇控制** 三种模式：全速 / 自动温控 / PWM 手动调速，可自定义启停温度与转速斜率
- **看门狗** 可编程 1 秒～15300 分钟（255 分钟上限），超时整机复位；支持键盘 / 鼠标自动喂狗，附录提供 C 语言底层读写源码
4. 机械、环境与功耗
- 尺寸：标准全长工业板 338mm × 122mm
- 工作温：0~60℃，存储 - 20~80℃，湿度 5%~90% 无凝露
- 供电：ATX 工业供电，附带 4pin 独立 12V CPU 辅助供电
- 功耗实测分三款 CPU（酷睿 2 四核 Q9400、双核 E8400、赛扬 440）：DOS 空载、XP 闲置、满载烤机多档功率数据，文档完整记录各路电流瓦数
5. 整机配件清单
主板、PS/2 转接线、SATA 数据线 ×2、SATA 供电线、IDE 排线、软驱排线、串口并口挡板线、USB 扩展挡板、All-in-One 驱动 DVD、用户手册
硬件信息（背板接口、板载插针、跳线）
### 1. 后置挡板 IO（机箱外侧接口）
从上至下：PS/2 键鼠复合口、LAN1 千兆网口、LAN2（DV 才有）、DB15 VGA、USB2.0 单口；附带网口速率 / 链路指示灯定义。
### 2. 全板载连接器完整定义

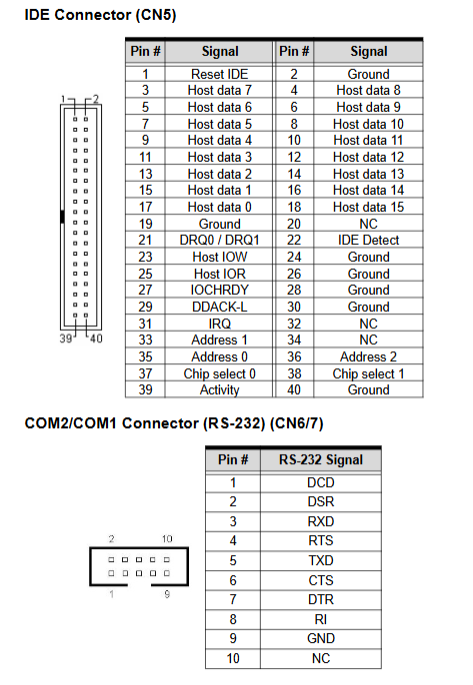

包含 CPU 风扇 4 针（带测速 PWM 调速）、系统风扇 3 针、ATX 24P 主供电、4Pin CPU 12V 辅助供电、CN1 机箱前置面板（电源键、复位、喇叭、硬盘 LED、机箱锁）、并口、软驱、IDE、双 SATA、两路串口 COM1/COM2、50 针 LCD 音频子卡插座、两路 USB 插针、外置键盘插针、机箱开盖检测插针，全部引脚信号表格。
### 3. 仅两组核心跳线
1. **JBAT1 Clear CMOS**：短 2-3 清空 BIOS，1-2 为正常供电
2. **JP1~JP4**：COM1 串口电平模式跳线，四组跳线组合切换 RS232/422/485/485 + 四种通讯模式
硬件安装操作步骤
1. **LGA775 CPU 安装**：详细卡扣开合流程，禁止触碰针脚，CPU 三角标识对齐插座；强调防静电操作
2. **CPU 散热器规范** 推荐 1U/3U / 铜芯三款工业散热，必须涂抹导热硅脂，风扇接 FAN1 插座；高温环境强制高风量散热，防止过热死机
3. **DDR3 内存安装**：双通道配对规则，同容量同规格 DIMM，对准缺口按压卡扣固定
## 五、第四章 驱动安装（Windows XP 为主）
驱动光盘目录划分，安装顺序建议：
1. Intel Q45 芯片组驱动（先装基础总线）
2. GMA4500 集成显卡驱动
3. Intel 82574L 千兆网卡驱动
4. TPM 安全芯片驱动（仅 DV 型号）
5. DB-Audio2 子卡 HD 音频驱动（需 BIOS 开启 HDA）
每类驱动提供 Setup 一键安装流程，安装后必须重启系统生效。
AMIBIOS 8 完整设置手册
开机按 Del 进入 BIOS，七大主菜单完整参数说明：
1. Main 主页面
系统时间、BIOS 版本、硬件只读信息。
2. Advanced 高级菜单（子项丰富）
1. **CPU 配置**：多核开关、CPU 最大 ID 限制、节能选项
2. **IDE 配置**：硬盘 / 光驱自动识别，PIO/UDMA 模式
3. Super IO：串口地址、并口模式配置
4. 硬件健康：风扇三种调速模式、温度告警阈值、电压实时读取
5. 远程访问：串口 SOL 控制台重定向，波特率 / 终端类型配置（工业远程调试核心功能）
6. USB：Legacy USB 支持（DOS / 开机可用键鼠）、USB2.0 高速开关、存储仿真模式
7. 可信计算：TPM 芯片启用 / 关闭（DV 机型）
### 3. PCI/PnP 设置
IRQ、DMA 通道手动预留，兼容老式 ISA 采集卡，自动 / 手动资源分配切换。
4. Boot 启动菜单
启动设备优先级、快速开机、安静 OEM Logo、NumLock 上电状态、网络 PXE 启动开关。
5. Security 安全菜单
管理员 / 用户两级开机密码、引导扇区病毒防护。
6. Chipset 芯片组设置
- 北桥：集成显卡 / 外接 PCIe 显卡优先顺序、DVMT 动态显存分配
- 南桥：HD 音频开关、断电恢复策略（上电开机 / 保持断电）、LAN PXE ROM 开关
7. Exit 退出菜单
保存修改、放弃修改、载入最优 / 故障安全默认 BIOS 参数。
看门狗 WDT 开发资料
1. 底层硬件依托 ITE IT8718 Super IO 芯片，IO 地址 0x2E/0x4E 两种配置端口
2. 完整 C 语言示例代码：进入 / 退出配置模式、设置倒计时、区分秒 / 分钟计时、键盘鼠标自动喂狗、超时复位逻辑
3. 支持 DOS、Windows 下编译调用，工控程序防死机必备功能。
系统资源映射
1. 内存地址分布图：BIOS 区域、ISA 空洞、PCI 扩展 ROM、视频缓存地址
2. DMA 通道分配表
3. 完整 IO 端口地址映射（SIO、串口、并口、IDE、PCI 配置端口等）
4. PIC/APIC 两种模式下全部 IRQ 中断分配
5. PCI 总线设备路由表、PCI 中断路由矩阵，适配第三方采集卡硬件开发、冲突排查。
