ADLINK NuPRO-800 系列全长工业 SBC 用户手册
ADLINK NuPRO-800 系列全长工业 SBC 用户手册
基础信息
1. **产品型号**：NuPRO-800（带板载 Ultra2 SCSI）、NuPRO-801（无 SCSI），双路 Socket37 Pentium III 全长工业单板计算机
2. **手册版本** Rev1.00，发布 2000 年 9 月 6 日，凌华原厂官方指南
3. **版权与售后**：2000 凌华版权，提供全球技术邮箱、电话，整机原厂 1 年质保；
4. **配套物料**：主板本体、用户手册、IDE / 软驱排线、串口并口挡板、USB 挡板、800 型号附赠 SCSI 排线、集成驱动工具光盘；
5. **适用系统** Windows95/98/2000/NT、DOS、Novell、Linux、SCO UNIX。
产品核心硬件规格
1. 平台架构
- CPU：双 Socket370 FC-PGA 插槽，支持单 / 双 Pentium III 处理器（无需终止卡），主频最高 800MHz；
- 芯片组：Intel 440BX（82443BX 北桥 + 82371EB PIIX4 南桥），FSB 前端总线默认 100MHz，可跳线切 66MHz；
- BIOS：Award PnP 即插即用 BIOS，支持 DMI 硬件信息读取、OEM 开机 LOGO、硬盘病毒防护、LCD 面板预设、SCSI 配置菜单；
- 缓存：CPU 内置 L2 缓存，板载无独立二级缓存。
2. 内存子系统
- 3 路 168pin PC100 SDRAM DIMM 插槽，支持 ECC 校验；
- 单条 64/128/256MB，最大总容量 768MB。
3. 显示模块（SMI Lynx3DM4 SM721 AGP 2X）
- 板载 4MB 显存（OEM 可选 8MB），128bit 2D + 基础 3D 加速；
- 同时驱动 CRT+LCD 双屏输出；
- 分辨率最高 1600×1200；
- 支持 24/36bit LVDS 液晶屏，板载 LCD 电源跳线切换 3.3V/5V；
- VGA 接口带自恢复保险丝过流保护。
4. 存储接口区分两款机型
1. **NuPRO-800 独有**：LSI 53C895 Ultra2 Wide SCSI 控制器，80MB/s，支持 LVD/SE/HVD 自适应，线缆最长 12 米，兼容各类 SCSI 硬盘 / 磁带机；
2. 通用存储：双通道 EIDE（Ultra DMA33），最多 4 台 IDE 设备；软驱接口；支持 DOM 电子盘（8MB~2GB）。
5. 网络与 IO 外设
- 网口：Intel 82559 PCI 百兆网卡，10/100 自适应、IEEE802.3x 流控、WOL 远程开机、AOL2 告警；
- Super I/O Winbond W83977EF：
- 2 路 RS232 串口（2KV ESD）；
- 1 路并口 SPP/EPP/ECP（4KV ESD、30V 负载保护）；
- 双软驱支持；
- USB1.1 两路插针，独立过流保险丝；
- 5pin IrDA 红外接口；
- PS/2 分体键鼠 + 内置键盘插针；
- ISA 总线高驱动能力，数据线 / 地址线最大 64mA 输出，适配老式 ISA 采集卡。
6. 硬件监控与看门狗
1. 监控芯片 W83782D：采集双 CPU 风扇转速、CPU 温度、机箱温度、+5/+12/-12/+5VSB 各路电压、机壳开盖检测；
2. 可编程看门狗 WDT：通过 Super I/O 2E/2F 寄存器配置，计时范围 1 秒～255 分钟（15300 秒），超时整机复位；提供 DOS/Windows 源码与测试工具。
7. 机械、供电与环境
- 尺寸：全长工业板 338mm × 122mm；
- 供电标准 ATX，满载功耗分四档（单 / 双 CPU 600/800MHz），双 800MHz 整机 + 内存最大 + 5V 22A；
- 环境：工作 0~60℃，存储 - 20~80℃，湿度 5%~95% 无凝露；
- 电容工业规格：三洋 OS CON 长寿命电容，65℃环境寿命 20 年，高 MTBF 稳定性。
硬件安装、跳线与连接器
1. CPU 与散热安装要点
- 双插槽可只装单 CPU，无需终端板；
- 高主频（>660MHz）必须铜底散热器，导热胶增强贴合；散热不良会死机、过热损坏 CPU；
- FN1/FN2 双 3 针 CPU 风扇插座（12V 供电 + 转速检测）。
2. 仅 3 组核心跳线（整机跳线极少）
| 跳线 | 功能 | 配置规则 |
| JP5 | FSB 总线频率 | 2-3 短接 = 100MHz（默认）；1-2=66MHz |
| JP7 | Clear CMOS | 2-3 正常，1-2 短接清空 BIOS 参数 |
| JP11 | LCD 背光逻辑供电 | 2-3=3.3V（默认）；1-2=5V |
### 3. 全部板载连接器完整定义

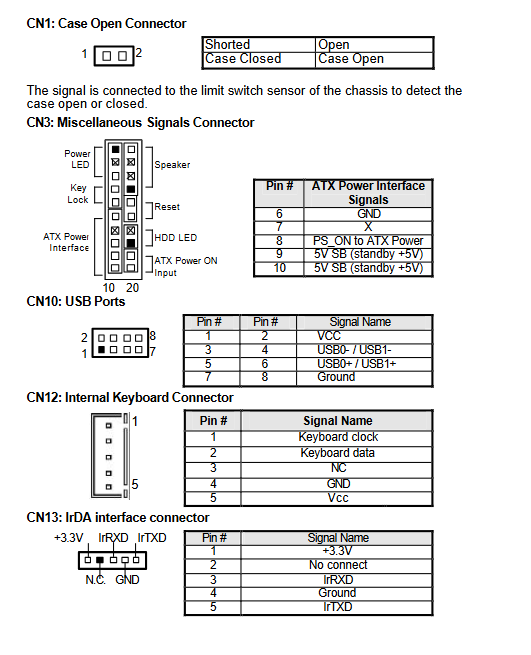

包含 CN2（58pin LVDS 液晶屏接口，支持 24/36bit，背光 12V 带保险）、CN1 机箱开盖检测、CN3 前置多功能插针（电源 / 复位 / 喇叭 / 硬盘灯 / ATX 待机）、双 EIDE、软驱、并口、两路串口、VGA、RJ45 网口、双 USB、IrDA、PS/2 键鼠、内置键盘、NuPRO-800 专用 68pin SCSI 插座，所有接口提供针脚定义、供电保护说明。
4. 驱动光盘目录说明
光盘内置 SCSI/VGA/ 网卡 / IDE DMA / 看门狗 / 硬件监控 / DMI 全套驱动，分 Windows 各版本文件夹，NT 系统给出驱动安装顺序建议（先网卡、SP6 后装显卡）。
BIOS 基础功能
板载 Award PnP BIOS 核心能力：
1. PnP 即插即用资源自动分配；
2. DMI 读取 CPU、内存、总线硬件信息；
3. ACPI 多级节能休眠、键鼠唤醒；
4. 引导扇区病毒保护；
5. 内置 9 种工业 LCD 面板预设参数；
6. SCSI 控制器独立配置菜单；
完整 BIOS 详细手册存放于驱动光盘 NP800\_BIOS.PDF。
各硬件驱动分步安装
1. SCSI 驱动（仅 NuPRO-800）
适配 LSI 53C895，覆盖 Win98/2000/NT、DOS/Linux；NT 安装系统时需软盘加载 SCSI 驱动识别硬盘，提供设备管理器手动升级完整步骤。

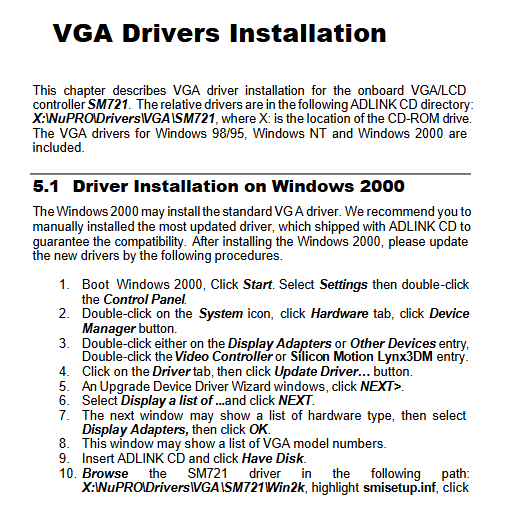

2. AGP 显卡 SM721 驱动
支持 Win98/2000/NT4（NT 推荐 SP6 开启 AGP），控制面板显示适配器手动更新 INF 驱动，支持双屏 LCD/CRT 分辨率自定义。
### 3. Intel 82559 网卡驱动
全系统适配，附带 DOS 诊断工具，支持 WOL 网络唤醒，区分 98/2000/NT 不同安装流程，NT 需提前制作驱动软盘。
看门狗 WDT 开发
1. 底层寄存器操作地址 0x3F0/0x3F1，计时单位秒 / 分可选；
2. 触发喂狗条件：键盘鼠标活动、软件调用复位函数；
3. 配套工具：DOS/Windows 测试程序 test.exe，提供 C 语言源码库，支持二次开发集成工控软件防死机。
硬件监控工具 Hardware Doctor
Windows 可视化监控软件，依托 W83782D 芯片：
- 实时监控 CPU / 机箱温度、各路电压、双风扇转速、机箱开盖状态；
- 自定义上下限阈值，超标弹窗 + 蜂鸣双重告警；
- 后台常驻托盘，支持中英文界面，用于设备长期无人值守监控。
