ADLINK NuPRO-598 工业单板计算机
时间: 2026-07-10浏览次数：
ADLINK NuPRO-598 工业单板计算机
ADLINK NuPRO-598 工业单板计算机
基础信息
1. 产品：凌华 NuPRO-598 半长 ISA 总线工业 SBC 单板电脑
2. 适配 CPU：Socket7 架构 Intel 奔腾 MMX / 低功耗奔腾、AMD K6-2/K6-3、Cyrix MII；
3. 芯片组：Intel 430TX（82439TX 北桥 + 82371EB 南桥 PIIX）；
4. 配套资料：手册、IDE / 软驱排线、串口并口挡板线、驱动光盘（IDE/VGA/ 网卡 / 硬件监控工具）；
5. 合规：Y2K 千年虫兼容、CE 工业标准，支持 AT/ATX 两种电源架构。
整机硬件规格
1. 核心处理器与内存
- CPU 插座：Socket7，主频 166~400MHz，66MHz 前端总线；
- 二级缓存：板载 512KB L2 Cache；
- 内存：单条 168pin SDRAM DIMM 插槽，最大 128MB（16/32/64/128MB 可选）。
2. 显示子系统
显示芯片 C&T 69000，板载 2MB 显存，支持**CRT+LCD 双屏同时输出**：
- CRT 最高 1280×1024 8bit 色深；
- LCD 支持 DSTN/TFT，最高 1280×1024，兼容 12/18/24bit 模拟液晶屏；
- 带 RAMDAC 锁死保护电路。
3. 存储接口
1. 增强 EIDE（Ultra DMA33）：主 IDE 通道，支持最多 2 块硬盘 / 光驱 / LS120/ZIP；
2. 软驱接口：兼容 360K~2.88MB 全规格软盘；
3. DiskOnChip（DOC）闪存插槽：地址 D800-DFFF，容量 2~144MB，可做系统启动盘。
4. 通讯与 IO 外设
1. 串口：COM1 固定 RS232，COM2 跳线切换 RS232/422，均 16550 UART，2KV ESD 防护；
2. 并口：SPP/ECP/EPP 三模式，4KV ESD、30V 负载保护；
3. 网口：Intel 82559 PCI 百兆网卡，支持 10/100 自适应、流量控制、WOL 远程开机、PXE；
4. USB 1.1：两路板载插针，独立过流保护；
5. PS/2 键鼠分体接口；
5. 硬件监控与看门狗
1. 监控 IC W83781D：采集 CPU 温度、板温、CPU / 机箱风扇转速、3.3V/5V/12V/-12V 各路电压，机壳开盖检测；
2. 可编程看门狗 WDT：分辨率秒 / 分钟可选，范围 0~255，超时自动整机复位，提供汇编底层示例代码；
6. 机械与环境
- 尺寸：185mm × 122mm 半长工业板；
- 供电：AT/ATX 双兼容，满载最大 + 5V 11.8A（K6-3 400MHz 配置）；
- 温湿度：工作 0~60℃，存储 - 40~85℃，湿度 5%~95% 无凝露；
硬件安装与跳线、连接器
1. CPU / 内存安装规范
1. Socket7 安装：拨起卡扣对齐 CPU 缺口，必须完整贴合散热片避免过热死机；
2. DIMM 内存：单插槽直接插入卡扣固定，仅支持 SDRAM，不兼容 DDR。
2. 全部跳线功能汇总
| 跳线 | 功能 | 关键配置 |
| JP7 | CPU 倍频 | 匹配 Intel/AMD/Cyrix 各型号 66MHz 总线倍频（2x~5.5x） |
| JP9 | CPU 核心电压 | 1.9V~2.8V 多档位适配不同 Socket7 处理器 |
| JP4/JP5 | IO 电压 | 2.5V / 3.3V 二选一 |
| JP11/JP12/JP13 | COM2 模式 | RS232 / RS422 切换 |
| JP2 | Clear CMOS | 短 1-2 清除 BIOS，默认 2-3 正常 |
| JP8 | 机壳开盖检测传感器 | 外接机箱开盖开关 |
| JP6 | 外置温度探头插针 | 采集机箱环境温度 |
3. 板载所有连接器引脚定义
1. CN4 多功能 20 针前置插针：电源按键、复位、硬盘灯、电源灯、键盘锁、机箱喇叭、ATX 待机供电；
2. IDE 40 针硬盘口、34 针软驱口；

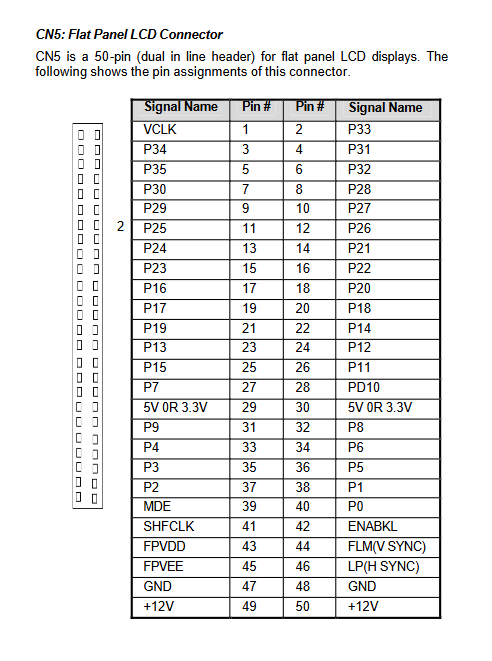

3. CN5 50 针 LCD 屏接口：支持单 / 双扫描 STN、多位数 TFT 液晶屏，完整 RGB 时序、背光供电引脚；
4. CN6 VGA 标准 15 针模拟显示；
5. CN7 RJ45 网口，双 LED（速率 10/100M、链路闪烁指示灯）；
6. COM1/COM2 10 针串口插针，COM2 差分 422 信号引脚区分；
7. CN2 并口、CN8/CN9 PS/2 键鼠、两路 USB 插针；
8. FN1 3 针 CPU 温控风扇（转速检测 + 12V 供电）；
9. DOC 闪存插槽，BIOS 电池插座。
4. 看门狗底层配置方法
通过 W83781 扩展 IO 地址 3F0/3F1 寄存器操作，提供完整 8086 汇编示例：
1. 两次写入 87H 进入扩展模式；
2. 配置逻辑设备 7/8，设置超时计数、时基（秒 / 分）；
3. 支持键盘 / 鼠标活动自动喂狗；
4. 写入 AAH 退出配置模式，0 为关闭看门狗。
Award BIOS 完整设置
开机按 Del 进入 AMI/Award BIOS，全菜单配置详解：
1. Standard CMOS（基础硬件）

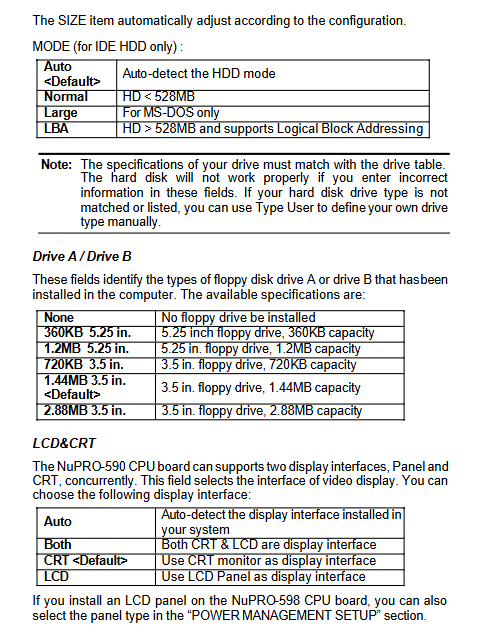

系统时间、IDE 硬盘自动检测、软驱类型、显示输出（仅 CRT/LCD/ 双显）、开机报错停机选项。
2. BIOS Features（启动与基础功能）
CPU 内外缓存开关、开机自检加速、启动顺序（A/C/SCSI 等）、数字锁定、A20 地址线、开机密码、病毒防护（阻止引导扇区改写）、PXE 网络启动。
3. Chipset Features（芯片组时序与硬件监控）
DRAM 读写时序、内存洞（15-16MB 给 ISA 卡）、Spread 频谱、CPU 过热报警阈值、实时读取 CPU / 板温、各路电压、风扇转速，区分 AT/ATX 供电模式。
4. Power Management（ACPI 节能）
Doze/Standby/Suspend 多级休眠、硬盘定时休眠、视频省电模式、调制解调器来电开机、WOL 网络唤醒、Suspend 下风扇启停、面板电源按键模式（瞬时关机 / 4 秒长按关机）、LCD 背光类型选择（16 种 TFT/STN 面板预设）。
### 5. PNP/PCI 资源分配
IRQ/DMA 手动 / 自动分配，兼容老式 ISA 非即插即用板卡，PCI IDE 中断映射。
### 6. Integrated Peripherals
板载 IDE、USB 键盘、串口地址、并口 SPP/ECP/EPP 模式、内置网卡 / 显卡开关。
### 7. 密码、加载默认、保存退出
管理员 / 用户两级开机密码；提供 BIOS 故障默认、性能最优默认两套参数。
驱动安装章节
1. Intel PIIX Bus Master IDE 驱动（Win95 专用）
- 作用：开启 UDMA33 硬盘高速传输；
- 安装前提：纯净 Win95 系统、移除 DOS 实模式磁盘驱动；
- 步骤：运行 Setup，自动拷贝 VXD/MPD 底层驱动，重启识别 PCI IDE 控制器。
2. C&T 69000 显卡驱动（Win95/98/NT4.0）
适配板载双显显卡，NT 系统要求 SP4 以上补丁，通过控制面板显示适配器手动加载驱动文件，支持多分辨率液晶屏输出。
3. Intel 82559 百兆网卡驱动
1. 支持系统：Win95/98/NT/2000、NetWare、Linux、DOS 分组驱动；
2. 自带 DOS 诊断工具：查看 MAC、速率、环路测试、批量安装驱动；
3. Windows 设备管理器更新 INF 驱动，支持 WOL 唤醒。
4. Hardware Doctor 硬件监控工具
基于 W83781D 芯片 Windows 可视化软件：
1. 实时监控：Vcore、3.3V/5V/±12V 电压、CPU / 机箱温度、风扇转速、机壳开盖；
2. 阈值自定义，超标弹窗 + 蜂鸣报警；
3. 可设置连续故障才告警，支持中英文界面，后台常驻托盘。
