ADLINK MXC-6300 无风扇嵌入式工控机
时间: 2026-07-10浏览次数：
ADLINK MXC-6300 无风扇嵌入式工控机
ADLINK MXC-6300 无风扇嵌入式工控机
产品概述与核心规格
1. 三大硬件型号区分
| 型号 | CPU 配置 | 算力 |
| MXC-6303D | i3-3120ME 双核 2.4GHz，3MB 缓存 | 基础工控 |
| MXC-6301D | i5-3610ME 双核 2.7GHz，3MB，睿频 3.3GHz | 中端通用 |
| MXC-6302D | i7-3610QE 四核 2.3GHz，6MB，睿频 3.3GHz | 高性能运算 |
### 2. 核心硬件平台
- 芯片组：Intel QM77 移动平台控制器，集成 HD4000 核显；
- 内存：双堆叠 SO-DIMM 插槽，最高 16GB DDR3 1333/1600；
- 散热：整机无被动散热架构，可选外置智能温控风扇模组，适配高功耗扩展卡；
- 供电：宽压 DC 9~32V 输入，标配 160W 电源适配全负载工况；
- 尺寸：172.5 (W)×213 (H)×225 (D) mm，净重 4.3kg，支持壁挂安装。
3. 整机核心特性
1. **三独立显示输出**：2×DisplayPort + 1×DVI-I，最高单屏 2560×1600，支持 VGA/DVI/HDMI 转接，内置 LVDS 屏接口；
2. **多路工业通讯**：4 路 DB9 串口（COM1/2 支持 RS232/422/485 拨码，COM3/4 仅 RS232）；
3. **双千兆网**：Intel WGI210IT + 82579LM 双控制器，支持网聚合、IEEE1588 精确时钟、iAMT 8.0 远程管理、PXE、WOL；
4. **隔离数字 IO**：16 路隔离 DI + 16 路隔离 DO，1500V 隔离，VHDCI 高密度 68 针接口，DO 单路峰值 250mA、持续 100mA，适配继电器；
5. **多存储方案**：双内置 SATA III 6Gbps 2.5 寸盘位（支持 RAID0/1）、内外双 CFast Type II 固态插槽；
6. **丰富扩展槽**：1× 标准 32bit PCI、1×PCIe x8、1×PCIe x16（两 x8 互斥，可装长散热显卡）；
7. 外设接口：6 路 USB（4×USB3.0+2×USB2.0 前置，1 路内置 USB）、PS/2 键鼠、音频输入输出；
8. 硬件看门狗 WDT、硬件温度 / 电压监控、复位 / 电源按键、状态指示灯；
4. 环境与可靠性指标
- 工作温度：标配 0~50℃；配工业 SSD 可达 - 20~60℃；存储 - 40~85℃（不含磁盘）；
- 湿度：5%~95% 无凝露 @40℃；
- ESD：接触 ±4kV、空气 ±8kV；冲击 50G（带 SSD/CFast）；
- 认证 CE/FCC A 类工业标准。
5. 功耗参考（24V 供电）
- 关机待机：2.16W；
- 桌面空载：i3 16.08W /i5 16.8W /i7 18.48W；
- CPU 满载全 IO 负载：i3 53.76W /i5 67.2W /i7 91.2W；
- 推荐整机电源≥160W，加装扩展卡需额外预留功率。
全部接口定义
1. 前面板外部 IO（整机操作界面）
电源键（带蓝灯）、复位键、WD/HD/DG 三色状态灯、68 针隔离 DIO、4×USB3.0+2×USB2、双网口、4 路 DB9 串口、DP×2、DVI-I、音频 MIC/Line-out、PS/2 键鼠、DC 9~32V 电源输入、PCI/PCIe 扩展槽位。
关键接口细节
1. **68 针隔离 DIO**
- DI：0~7 差分输入，8~15 单端，输入 0~24V 无极性，8.2kΩ 限流电阻；
- DO：MOS 漏型输出，支持 5~35V 外部负载，内置续流二极管适配电感负载；
- 自带隔离 5V/180mA 辅助电源，提供 EOGND 隔离地；

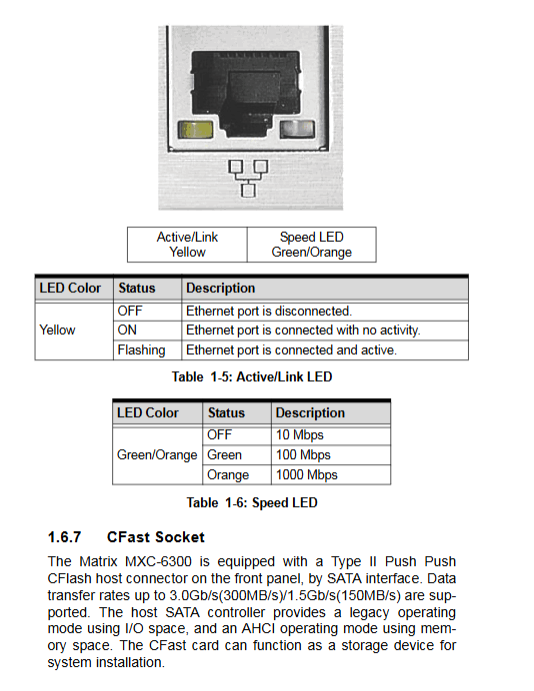

2. **双网口指示灯**：黄灯收发闪烁，绿 / 橙区分 10/100/1000Mbps 速率；
3. **显示接口**：DVI-I 兼容模拟 VGA，DP 支持各类有源 / 无源转接头，三屏独立输出；
4. **串口**：COM1/2 通过 BIOS 切换电平模式，全串口支持串口重定向 SOL 远程管理；
5. **DC 电源三针定义 V+/GND/V-，带锁紧螺钉防脱落**。
2. 主板内置内部插针（开盖使用）
- Clear CMOS 跳线：异常无法启动时恢复 BIOS 默认；
- 内置 5V/12V 辅助电源插针，给扩展卡供电；
- 内外双 CFast 插槽；
- 双通道 LVDS 液晶屏接口 + 背光亮度控制插针；
- 12V 智能风扇插座（40℃起转，80℃满速）；
- 内置 USB2.0、两路 SATA 硬盘插针；
- 主板与背板互联总线连接器。
3. 扩展槽规则
- 配置 1：PCI 槽 + PCIe x16（全速）；
- 配置 2：PCI 槽 + PCIe x8 + PCIe x8（原 x16 降速）；
- 支持最长 174mm 标准扩展卡，宽散热显卡预留空间。
整机硬件安装步骤
完整拆装、外设装配流程，全部操作前断电、防静电要求：
1. **开箱清点**：主机、壁挂支架、螺丝、手册、驱动光盘；
2. 2.5 寸 SATA 硬盘安装：拆卸顶盖→取下硬盘支架→固定 SSD/HDD→对接 SATA 接口复原；
3. PCI/PCIe 扩展卡安装：开盖、对准插槽、使用固定压条锁紧；

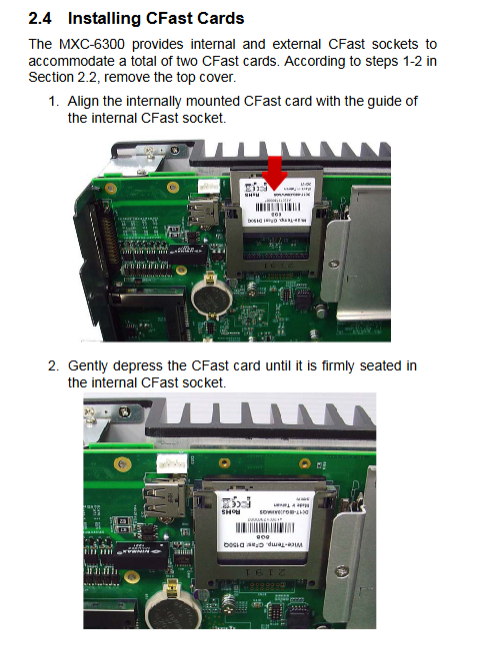

4. CFast 卡安装：区分内置 / 外置插槽，配限位支架防脱落；
5. DP 转显示设备：区分有源 / 无源转接头，大屏仅支持有源 DP-DVI；
6. DC 供电接线：严格区分正负极，避免过压烧毁设备；
7. 壁挂装配：拆卸脚垫、固定金属支架、整机上墙；
8. 可选风扇模组安装：顶盖拆卸后对接 12V 风扇插针；
9. 散热规范：设备顶部预留≥5cm 通风空间，高负载必须加装风扇模组。
驱动安装指南
仅支持 Windows7 32/64 位系统，安装顺序固定，全部驱动在配套 All-in-One 光盘：
1. 芯片组驱动（QM77）；
2. Intel HD4000 显卡驱动；
3. 双千兆网卡驱动；
4. ALC269 高清音频驱动；
5. USB3.0 控制器驱动；
6. Intel ME 管理引擎驱动；
7. 看门狗 WDT 驱动与 API 库；
8. 隔离 DIO（PCMe-1432）驱动与函数库。
BIOS 设置详解
开机按 Del 进入 AMI Aptio BIOS，F7 调出一次性启动菜单，六大配置页面：
1. **Main 主页面**：系统时间、硬件健康（CPU / 板卡温度、各路电压、风扇转速）、BIOS 版本；
2. **Advanced 高级设置**
- CPU：睿频、EIST 节能、虚拟化 VT-x、多级 C-State 休眠开关；
- 板载设备：串口模式、网口 PXE、SATA 模式（IDE/AHCI/RA）、USB 兼容；
- 电源管理：断电恢复（开机 / 关机 / 断电前状态）、定时唤醒、看门狗开机保护；
- 串口重定向：四路 COM、SOL 远程串口开关；
- iAMT 远程管理配置；
3. **Chipset 芯片组**：显卡输出、I/O 虚拟化 VT-d；
4. **Boot 启动**：启动顺序、快速启动、OEM 开机画面、数字锁；
5. **Security 安全**：管理员 / 用户开机密码；
6. **Save 退出**：保存 / 放弃修改、加载最优 / 故障默认值。
RAID 阵列配置
基于 Intel 矩阵存储技术，仅双 SATA 硬盘支持：
1. RAID0（条带）：提升读写速度，无数据冗余，单盘损坏全部丢失；
2. RAID1（镜像）：两块盘完全备份，安全性高，可用容量减半；
操作流程：BIOS 中将 SATA 设为 RAID 模式→开机 Ctrl+I 进入 RAID ROM 工具→创建阵列→Windows 安装时加载 RAID 驱动。
功能 API 开发库
1. 看门狗 WDT（软硬件防死机）
- Windows：C/C++ 函数 InitWDT/SetWDT/Start/Reset/Stop，单位秒 / 分，超时自动整机复位；
- DOS/Linux：LPC 底层寄存器操作示例源码，可自定义超时时间。
2. 隔离 DIO 数字 IO 库
提供 Windows、Linux、VB 全套 API：初始化 / 释放、单通道 / 整端口读写、DI 状态中断回调，支持消息通知 / 回调函数两种中断处理方式，适用于自动化产线信号采集、继电器控制开发。
