ADLINK Express-BASE7用户说明
核心特色功能
### 1. PCIe 与万兆以太网扩展
- 共 32 条 PCIe 通道由 COMe 模块引出；
- 专有 x16 插槽（PCIEKR）专供 10GbE 子卡，支持 4 路 10GBASE-KR 信号，可选两种子卡：
- SFP + 子卡：4 路光纤万兆；
- 10GBASE-T 子卡：4 路铜缆万兆；
- 额外标准 PCIe 插槽：1×x16、2×x8，用于采集卡、GPU、加速卡等外设扩展。
### 2. IPMI MiniBMC 远程管理
搭载 MiniBMC 控制器，通过 NC-SI 对接板载千兆网，支持：
远程开关机 / 复位、电压（12V/5V/3.3V）监控、串口重定向 SOL；本地 KCS 通道管理；功能按项目选配。
### 3. 板载 Super I/O
Winbond W83627DHG-PT（宽温 - 40~85℃）LPC 总线 Super I/O，提供 2 路 DB9 串口、PS/2 键鼠、硬件监控，弥补 COMe 模块无传统 IO 的短板，可跳线开关启用 / 禁用。
### 4. 双 SPI BIOS 切换（次级 BIOS）
板载 U55 SPI BIOS 芯片，通过 JP23/JP24 跳线二选一：使用 COMe 模块自带 BIOS，或载板次级 SPI BIOS；用于固件调试、新版本测试、模块 BIOS 损坏恢复。
### 5. 全套调试硬件
- 两位 + 四位 POST 数码显示；
- 单步 BIOS 执行模式（跳线切换 + 板载手动开关），固件排错；
- LPC 调试插针，方便逻辑分析仪抓取总线信号。
### 6. 状态指示与硬件按键
- LED 指示灯：电源、待机、硬盘活动、看门狗、模块类型识别；

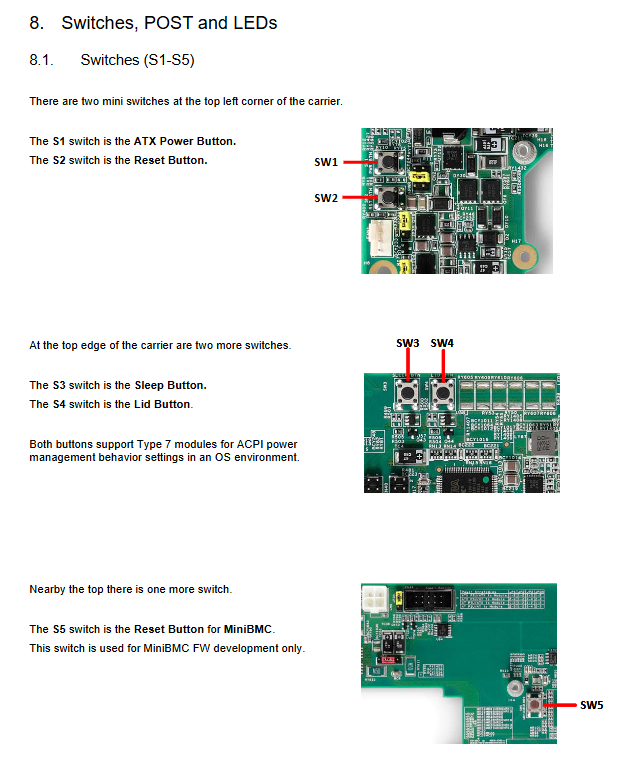

- 实体微型开关 S1~S4：ATX 电源、复位、Lid 盖检测、睡眠 ACPI 开关；另有 S5 MiniBMC 复位键（固件调试专用）。
### 7. 丰富工业外设总线
双 SATA、4 路 USB3.0、千兆 RJ45、多路串口、I2C/SMBus、8 路 GPIO、3 路温控风扇、看门狗、硬件温度电压监控。
硬件架构与机械规格
### 1. 板布局与信号框图
- 板载核心器件：MiniBMC、W83627 Super I/O、次级 SPI BIOS、PCA9535 GPIO 扩展、四路 SATA、多路 USB、PCIe 扩展槽、10G 专用插槽；
- COMe AB/CD 双排 110 针连接器：完整引出千兆网、4×USB3.0、32 条 PCIe、4 路 10G-KR、SATA、LPC/eSPI、I2C/SMB、GPIO、串口、电源、NC-SI 远程管理信号，手册附完整 A/B/C/D 每针信号定义表。

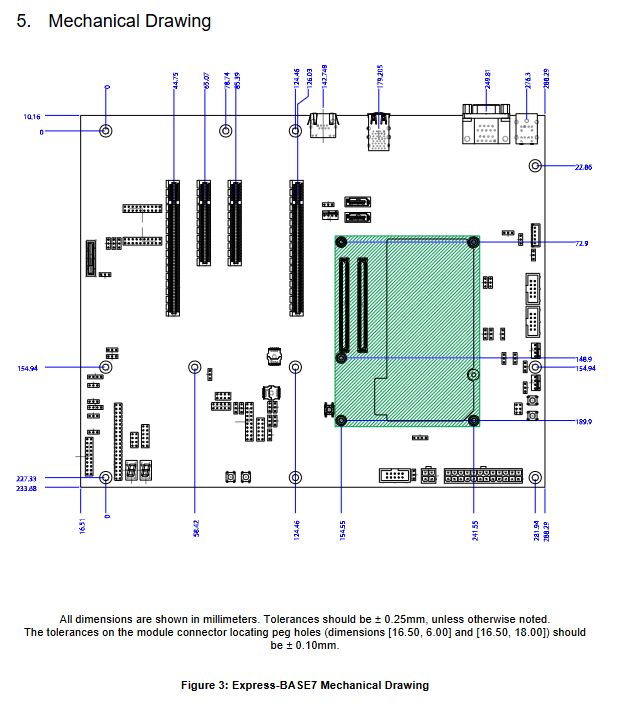

### 2. 机械尺寸
标准 ATX 规格，图纸单位毫米，通用公差 ±0.25mm，模块定位孔精度 ±0.10mm，包含全部安装孔、连接器位置尺寸图。
全部连接器、跳线、开关详细定义
### 1. COMe AB/CD 母座
完整 110 针 A/B/C/D 四排引脚表，定义千兆以太网、USB3.0、PCIe 0~31 通道、四路 10G-KR、SATA、LPC、SMBus、I2C、GPIO、串口、NC-SI、各路 12V/5V/RTC 电源、看门狗、温度告警、电池低电压等全部信号。
### 2. 10GbE 专有 PCIEKR x16 插槽
独立针脚定义，包含四路万兆收发、SFP I2C、PHY 复位、中断、各路电源，只能搭配原厂两款万兆子卡，不可通用标准 PCIe 设备。
### 3. 标准 PCIe 插槽（1×x16 / 2×x8）
分别定义 PCIe 差分收发、参考时钟、复位、SMBus、JTAG 调试、待机电源、唤醒信号，用于 DAQ、加速卡等标准外设。
### 4. 网口、存储、USB、串口外设接头
1. 千兆 RJ45（CN18）：8 针千兆差分信号；
2. SATA（CN12/CN13）：标准 7 针 SATA 信号；
3. CN45 四路 USB3.0 母座：USB2 兼容 + USB3 高速差分；
4. 串口：
- CN1002：Super IO 引出 COM3/4 DB9；
- CN6/7：COMe 模块原生 SER0/SER1 插针串口；
- CN22 IrDA 红外插针；
5. PS/2 键鼠分体插针；
6. I2C (CN33)、SMBus (CN34) 用户总线 4 针接头；
7. 多路 GPIO 插针 CN36/CN41/CN42，通过 PCA9535 扩展 16 路数字 IO 并配套状态 LED；
8. 三路 4pin 温控风扇插座（FAN1/FAN2/FAN3），支持转速检测 + PWM 调速；
### 5. 电源连接器与电源跳线逻辑
1. CN1：24pin 标准 ATX 主电源；
2. CN5：4pin ATX 12V 独立供电，**必须插才能给 COMe 模块供电**；
3. 全套电源配置跳线（JP1/JP2/JP3/JP34 等）：
- JP1：AT/ATX 模式切换；
- JP2：S3/S5 待机电源选择；
- JP3：5VSB 待机电源来源；
- JP34：S3/S5 状态下 12V 输出通断；
手册提供四种供电方案跳线组合表（ATX 电源 / AT 电源搭配 AT/AT 模式模块）。
4. CN44 智能电池插针；
### 6. 功能配置跳线
1. JP4：Clear CMOS 清除 CMOS 跳线；
2. JP18：Super I/O 启用 / 禁用；
3. JP10/JP11：Super I/O 地址 (2E/4E)、时钟频率 (24/48MHz)；
4. JP23/JP24：主次 BIOS 切换；
5. JP25/JP26：LPC EEPROM 地址；
6. JP19~22：I2C/SMB 信号缓冲旁路；
7. JP29~31：I2C EEPROM 地址配置；
8. JP32：TPM 信号上拉；
9. CN46~49 MiniBMC 模式跳线：正常 / 调试模式切换；
10. CN1003/1004：串口路由，可选直出 DB9 或接入 MiniBMC 实现 SOL 串口远程；
### 7. 调试专用接头
CN37/CN40 LPC 调试插针，抓取 LPC/eSPI 总线，用于 BIOS 单步调试、POST 故障排查。
### 8. 多功能杂项插针 CN32
集成电源 LED、WDT 灯、蜂鸣器、复位、硬盘指示灯、电源按键、温度告警、GPIO 等系统状态信号。
次级 SPI BIOS（第 7 章）
开关、LED 与调试显示
安全须知
