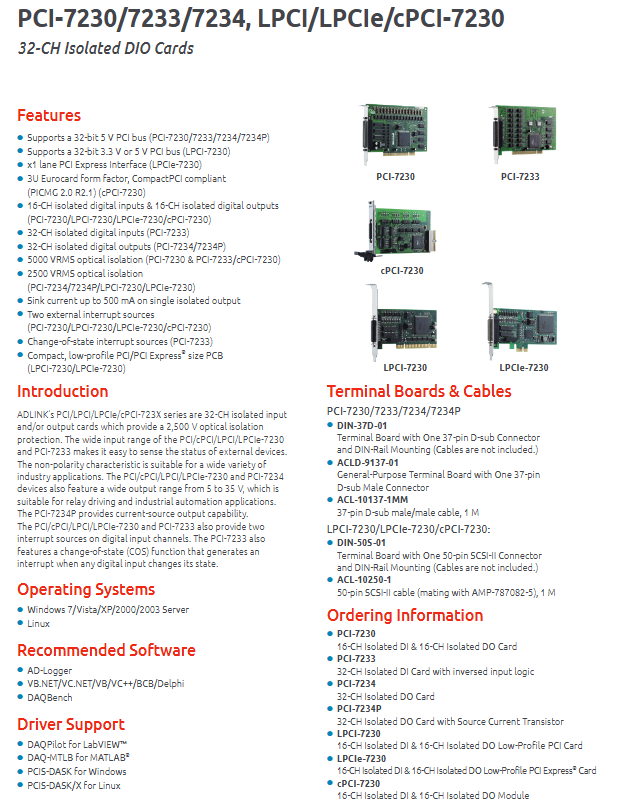

ADLINK PCI/LPCI/LPCIe/cPCI-723X 系列 32 通道隔离数字 I/O 卡
产品概述
1. 产品定位
全系为**光电隔离数字输入 / 输出采集卡**，提供 2500V/5000VRMS 电气隔离，隔离外部工业强电干扰，输入无极性适配各类现场开关信号；输出支持 5~35VDC 驱动继电器、电磁阀，覆盖标准 PCI、矮版 LPCI、PCIe、CompactPCI 工业总线四种硬件形态，分为混合 DI/DO、纯输入、纯输出三类型号。
2. 全系列型号通道划分
| 型号 | 通道配置 | 总线规格 |
| PCI-7230 / LPCI-7230 / LPCIe-7230 / cPCI-7230 | 16 路隔离 DI + 16 路隔离 DO | 标准 PCI / 矮版 PCI /x1 PCIe / 3U CPCI |
| PCI-7233 | 32 路隔离数字输入（输入逻辑反向） | 标准 32bit 5V PCI |
| PCI-7234 | 32 路隔离漏型数字输出 | 标准 32bit 5V PCI |
| PCI-7234P | 32 路隔离源型数字输出 | 标准 32bit 5V PCI |
核心产品特性
1. **光电隔离分级**- 5000 VRMS 高压隔离：PCI-7230、PCI-7233、cPCI-7230，强干扰工业场景优选；- 2500 VRMS 隔离：PCI-7234/7234P、LPCI-7230、LPCIe-7230，常规自动化场景。
2. **数字输入 DI 能力**- 输入电压 0~24V 无极性；高电平 5~24V，低电平 0~1.5V；输入电阻 1.2kΩ；- PCI-7230/LPCI/LPCIe/cPCI-7230：DI0、DI1 两路外部中断；- PCI-7233 独有**COS 状态变化中断**：任意输入电平跳变自动触发中断，适合信号巡检。
3. **数字输出 DO 能力**- 输出供电范围 5~35VDC，达林顿晶体管输出；- 漏型输出（7230/7234）：单通道最大 500mA 满占空比；- 源型输出（7234P）：单通道最大 500mA 拉电流，适配不同极性负载；- 多通道同时输出有总电流降额限制，规范不同占空比下总负载电流上限。
4. **总线与形态优势**- PCI：32bit 5V 通用 PCI；LPCI 矮版支持 3.3/5V PCI；LPCIe 为 x1 PCI Express；- cPCI-7230 符合 PICMG2.0 R2.1 3U Eurocard CompactPCI 工业标准；- LPCI/LPCIe 采用薄型矮 PCB，适配紧凑型工控机箱。
5. **通用功能**- 数据传输方式：程序控制 I/O（PIO）；- 宽温宽湿度工业工况适配，低功耗设计。

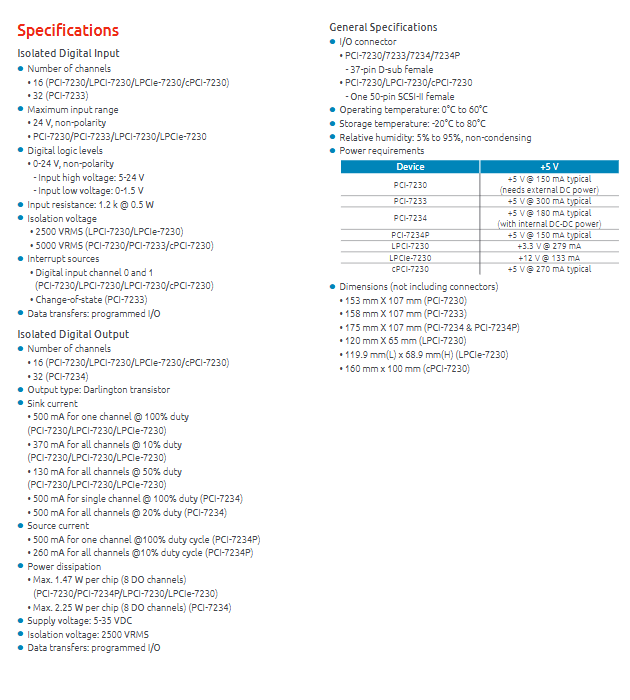

详细硬件规格
1. 隔离输入 DI 规格 - 通道数量：混合卡 16 通道，纯输入 PCI-7233 为 32 通道；- 输入特性：无极性、0~24V 宽范围；- 隔离电压区分 5000/2500VRMS 两档；- 中断：双固定通道中断 / 全通道 COS 跳变中断两种方案。
2. 隔离输出 DO 规格 - 通道数量：混合卡 16 通道，纯输出 7234/7234P 为 32 通道；- 输出类型：达林顿管，分漏型 / 源型；- 单路最大 500mA 驱动，多通道同步输出存在电流降额；- 单芯片（8 通道）最大功耗区分 1.47W、2.25W 两档；- 外部负载供电 5~35VDC。
3. 通用环境与电气参数
1. **温湿度**- 工作温度：0℃ ~ 60℃；存储温度：-20℃ ~ 80℃；- 相对湿度 5%~95%，无凝露。
2. **板卡供电（+5V/+3.3V/+12V）**各型号典型工作电流明确区分，cPCI、LPCIe 供电电压与标准 PCI 不同；PCI-7230 输出侧需额外外接直流电源。
3. **物理尺寸（不含连接器）**区分标准 PCI、矮版 LPCI/LPCIe、3U cPCI 不同长宽尺寸，适配不同机箱规格。
4. **I/O 接口连接器**- PCI 系列（7230/7233/7234/7234P）：37 针 D-Sub 母座；- LPCI/LPCIe/cPCI-7230：50 针 SCSI-II 母座。
配套端子板、线缆选型
1. PCI 标准卡（37 针 D-Sub 接口）
- DIN-37D-01：DIN 导轨安装 37 针端子板（不含线缆）；
- ACLD-9137-01：配套线缆；
- ACL-10137-1MM：37 针公对公 1 米线缆。
2. LPCI/LPCIe/cPCI-7230（50 针 SCSI-II 接口）
- DIN-50S-01：DIN 导轨 50 针 SCSI 端子板（无线缆）；
- ACL-10250-1：1 米 50 针 SCSI 匹配线缆。
操作系统、驱动与配套软件
1. 支持系统 Windows 7/Vista/XP/2000/2003 Server、Linux。
2. 底层驱动库 - Windows：PCIS-DASK；- Linux：PCIS-DASK/X。
3. 上位机开发工具
1. 通用开发：AD-Logger、DAQBench，支持VB.NET/VC.NET/VB/VC++/BCB/Delphi；
2. 第三方平台适配：DAQPilot（LabVIEW）、DAQ-MTLB（MATLAB）。
各型号连接器引脚定义
文档完整提供全部型号引脚分配表，分为两大类接口：
1. **37 针 D-Sub（PCI-7230/7233/7234/7234P）**分别定义数字输入 IDI、数字输出 IDO、外部中断 EICOM、外部地 EOGND、外部负载供电 VDD、隔离地 IGND 引脚；四种 PCI 型号引脚排布存在差异，纯输入卡无 DO 引脚、纯输出卡无 DI 中断引脚、7234P 替换 VDD 供电引脚位置。
2. **50 针 SCSI-II（LPCI-7230/LPCIe-7230/cPCI-7230）**DI 信号分为高低差分 H/L 引脚分组，统一排布 16 路 DI+16 路 DO、多路 EICOM 中断、EOGND 隔离地、VDD 供电；cPCI 与 LPCI 系列仅 EICOM/EOGND 地线引脚存在细微区别。
