ADLINK cPCI-6965 系列 6U CompactPCI 单板计算机
时间: 2026-07-10浏览次数：
ADLINK cPCI-6965 系列 6U CompactPCI 单板计算机
ADLINK cPCI-6965 系列 6U CompactPCI 单板计算机
产品概述
1. 产品定位
cPCI-6965 是**6U 规格 CompactPCI 工业单板计算机 (SBC)**，分 4HP 单槽、8HP 双槽两种面板宽度，搭载 Intel 酷睿 2 双核 / 赛扬 M 移动处理器，基于 GME965+ICH8M 移动芯片组，高集成工业控制主板，支持双显、多路串口、双千兆网、多种存储、PMC 扩展，配套专用后转接模块 RTM 拓展后置 IO。
2. 核心硬件特性
1. **处理器**：478 针 Micro-FCPGA 封装，可选 T7500 酷睿 2 双核 (2.2GHz/4MB 缓存 / 800MHz FSB)、Celeron 550 赛扬单核 (2.0GHz/1MB 缓存 / 533MHz FSB)，标配被动散热片；
2. **内存**：双通道 DDR2 533/667MHz 非 ECC 内存，堆叠 SO-DIMM 双插槽，最大 4GB；
3. **显示**：集成 GMA X3100 显卡，前置 DVI-I+DVI-D 双接口，支持独立双显（DVI+DVI / VGA+DVI），最高分辨率 2048×1536；
4. **网络**：两路 PCIe x1 Intel 82573L 千兆以太网，支持 PXE 网络启动；
5. **串口**：2 路 DB9 串口，硬件拨码切换 RS232/422/485/485 + 半双工；
6. **USB**：前置 4 路 USB2.0，RTM 后置额外拓展 USB；
7. **存储**：板载 2.5 寸 SATA 硬盘位、7 针外置 SATA、Type II CompactFlash 插槽、可加装板载 USB NAND 闪存模块；
8. **总线扩展**：32bit/33MHz CompactPCI 总线、PMC 子卡扩展插槽（仅 8HP 型号）；
9. **外设**：PS/2 键鼠、并口（8HP 机型）、硬件看门狗、硬件电压温度监控、3V CR2032 RTC 锂电池。
3. 产品线完整型号
（1）主板 SBC 三类
1. **cPCI-6965（4HP 单槽）**：无前置并口、无 PMC 插槽，无 J3/J5 背板扩展；
2. **cPCI-6965D（8HP 双槽）**：前置 PS/2、并口，附带 DB-6965PMC 转接卡提供 PMC 插槽，带 J3/J5；
3. **cPCI-6965DZ（8HP 双槽）**：带 PMC、前置并口 / PS/2，**取消 J3/J5 后置扩展连接器**。
（2）配套 RTM 后转接模块（后置 IO 拓展）
1. cPCI-R6000-965（4HP）：2USB、VGA、68 针 SCSI、软驱、SATA；
2. cPCI-R6000-L（4HP 精简版）：无 SCSI，其余同上；
3. cPCI-R6000-965D（8HP）：4USB、VGA、SCSI、PS/2、音频输入输出；
4. cPCI-R6000D-L（8HP 精简版）：移除 SCSI 控制器。
4. 装箱标配
主板 CPU 模块（预装 CPU、散热）、DVI 转 VGA 转接头、2.5 寸硬盘安装套件、USB 闪存固定螺丝、PMC 转接配件（仅 8HP 机型）、驱动光盘、用户手册；RTM 配套线缆、SCSI 线（带 SCSI 型号）。

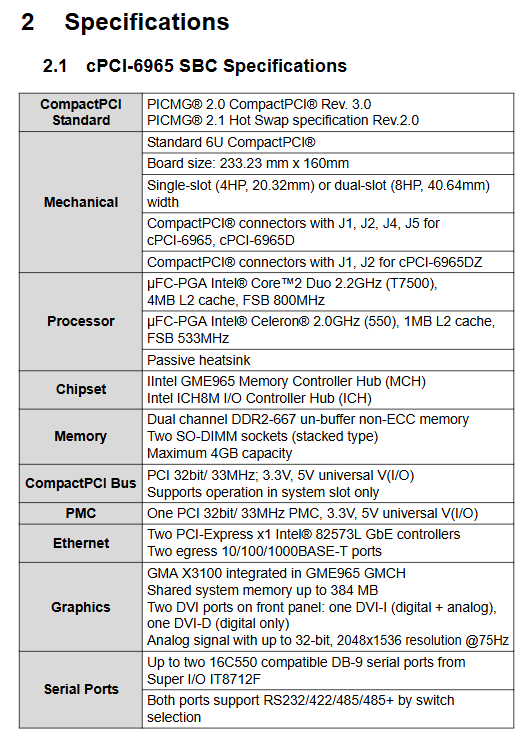

硬件规格参数
1. 机械标准
- 遵循 PICMG2.0 CPCI R3.0、PICMG2.1 热插拔规范；
- 板尺寸 233.23mm×160mm；4HP 厚度 20.32mm，8HP 40.64mm；
- 连接器：4HP 机型 J1/J2；8HP D 型 J1/J2/J3/J5；DZ 仅 J1/J2。
2. 电气与功耗
1. **供电标准**：整机仅由 5V 总线供电；电压公差 3.3V/5V ±5%/-3%，±12V±5%；规定纹波上限；
2. **功耗实测（Windows XP，2×2GB 内存 + 60G SATA 硬盘）**
- T7500 酷睿双核：待机 17.45W，满载 47.08W；
- Celeron 550 赛扬：待机 21.39W，满载 32.67W。
3. 环境与可靠性
- 工作温度：0~55℃（强制风冷 16CFM）；存储 - 40~85℃；
- 湿度 20%~90%（60℃无凝露）；
- 振动 / 冲击：无硬盘工况 1.88G rms，非工作 15G 峰值；工业认证 CE、FCC A 类；
- 推荐操作系统：Windows XP/Vista、Fedora7/10，Linux/VxWorks 需联系厂商获取驱动 / BSP。
4. I/O 接口对照表
区分 4HP/8HP 主板前置 IO、4HP/8HP RTM 后置 IO，清晰列出网口、串口、USB、显示、SATA、SCSI、音频、PS/2、并口的有无差异。
功能模块详解
逐模块拆解板载芯片与功能：
1. **处理器**：分别介绍 T7500 双核、C550 单核架构、缓存、虚拟化、SpeedStep 节能、数字温度传感器；
2. **芯片组 GME965 MCH+ICH8M**：双通道内存管理、DMI 芯片互联、GMA X3100 显卡、多路 PCIe、SATA、IDE、LPC 外设总线；
3. **DVI 显示**：Sil1362 SDVO 转 DVI 芯片，支持双路独立显示输出；
4. **Super IO IT8712F**：管理 PS/2、2 路串口、软驱、硬件监控、看门狗定时器；
5. **RTC 电池**：板载 CR2032 纽扣电池，子卡 DB-6965BAT 承载；
6. **PMC 扩展槽**：32bit/33MHz PCI，支持 3.3V/5V IO 电平跳线切换；
7. **板载 USB 闪存**：CN7 9 针插座，限定 39mm×29mm 尺寸闪存模块。
板卡接口、引脚定义与拨码跳线

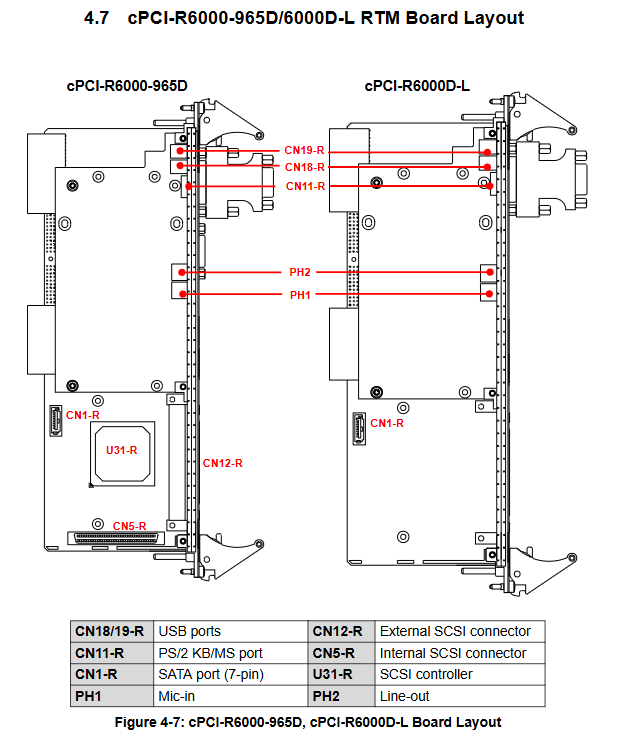

1. 板布局、面板布局
包含主板 4HP/8HP 装配结构图、RTM 前后置面板布局，标注 CPU、南北桥、网口控制器、所有连接器位置。
2. 全部连接器引脚定义
完整表格提供 USB、PS/2、DVI-I/DVI-D、DB9 串口、并口、千兆网口、SATA、CF 卡、PMC、CPCI J1/J2/J3/J5 背板连接器每一针脚信号。
3. 开关与跳线设置
1. **COM1/COM2 拨码开关**：SW1~SW4、SW5~SW8，通过拨码切换 RS232/422/485/485 + 四种串口模式；
2. **Clear CMOS 开关 SW9**：短接清空 BIOS 恢复出厂；
3. **JPX1 PMC IO 电平跳线**：默认 3.3V，可切换 5V 适配不同 PMC 子卡。
4. 前置 LED 状态定义
PW 电源绿灯、GP 通用蓝灯、WDT 看门狗琥珀告警灯、HD 硬盘读写红灯，区分常亮 / 熄灭 / 闪烁状态含义。
硬件安装步骤
全流程硬件装配操作，全程强调防静电（防静电手环、防静电袋）：
1. CPU 与散热：出厂预装，不建议拆卸，更换需原厂导热垫；
2. SO-DIMM 内存安装：双堆叠插槽，对准防呆缺口按压固定；
3. CompactFlash 卡：拆卸固定支架，插入后锁止防脱落；
4. 2.5 寸 SATA 硬盘：搭配 DB-6910SAT 转接板、铜柱、螺丝固定；
5. PMC 子卡安装：调整 JPX1 电平、装配 DB-6965PMC 转接卡、锁止面板支架；
6. USB 闪存模块：固定铜柱后接入 CN7 插座；
7. 主板装入 6U CPCI 机箱：对准导轨、推入背板连接器、锁紧助拔器与面板螺丝；
8. RTM 后转接模块安装：与主板一一对应型号，错配会损坏硬件。
驱动程序安装
1. **驱动来源**：配套 ADLINK All-in-One 光盘或官网下载，路径`cPCI\cPCI-6965`；
2. Windows XP 标准安装顺序：芯片组驱动→显卡 GMA X3100 驱动→双千兆网卡驱动；
3. SCSI 驱动（仅带 SCSI 的 RTM）：设备管理器手动指定目录安装；
4. 系统支持说明：Linux、VxWorks 需向凌华申请专用 BSP 与驱动包。
工具软件功能
1. 看门狗定时器 WDT
- 硬件依托 IT8712F Super IO（LPC 地址 0x2E）；
- 定时范围 1 秒～255 分钟，超时自动整机复位；
- 软件功能：开启 / 关闭、重载计时、WDT 告警 LED 控制；
- 附赠 DOS 下 C 语言完整示例代码，用于应用程序喂狗开发。
2. PXE 网络预启动环境
板载双千兆网卡支持 PXE 无盘启动；部署条件：网络内 DHCP+TFTP+PXE 服务器，可通过网口加载操作系统镜像。
AMIBIOS 8 BIOS 设置手册
开机按**Delete**进入 BIOS，分 7 大配置菜单：
1. **Main 主界面**：系统时间、日期、CPU / 内存硬件信息；
2. **Advanced 高级设置**
- CPU 配置：虚拟化、多核、SpeedStep、C-State 节能开关；
- IDE/SATA、软驱、Super IO 串口 / 并口地址与模式；
- 硬件健康：实时读取 CPU 温度、各路电压；
- 串口远程控制台重定向、USB 兼容模式配置；
3. **PCI/PnP 即插即用**：IRQ/DMA 通道预留，兼容老式 ISA 设备；
4. **Boot 启动设置**：启动顺序、快速开机、静默 OEM 画面、PXE 网络启动开关；
5. **Security 安全**：管理员 / 用户两级开机密码，清空用户密码；
6. **Chipset 芯片组**：USB 端口数量开关、HD 音频、网卡 PXE ROM 初始化；
7. **Exit 退出菜单**：保存退出、放弃修改、加载最优 / 故障安全默认参数。
