ADLINK NuDAQ 7200 系列高速数字 I/O 板卡
ADLINK NuDAQ 7200 系列高速数字 I/O 板卡
产品概述
1.1 核心硬件规格
1. **通道配置**：统一 32 路 TTL 数字输入 DI、32 路 TTL 数字输出 DO；cPCI 版本额外带 4 路辅助输入 AUXIN、4 路辅助输出 AUXOUT。
2. **传输性能**
- 峰值传输速率 12MB/s（3MHz 时钟，外部时钟 / 握手模式）；内部定时器模式最高 8MB/s（2MHz）。
- 采用 PCI 总线主 DMA 传输，无需 CPU 频繁搬运数据。
3. **板载存储 FIFO**
- PCI/PCIe-7200：输入、输出各 8 个 32bit 字 FIFO；
- cPCI-7200：输入额外扩展 2K 双字大容量 FIFO，高速连续采集更稳定。
4. **定时单元**：搭载 82C54-10 定时计数器，4MHz 基准时钟，3 路独立定时器：
- Timer0：数字输入采样时钟；Timer1：数字输出触发时钟；Timer2：基准分频，可级联扩展频率范围；
- 时钟输出区间：0.00046Hz ~ 2MHz。
5. **电气电平（TTL 标准）**
- 输入：低电平 0~0.8V，高电平≥2.0V；
- 输出：低电平最大灌电流 24mA，高电平拉电流 3mA，输出高电平≥2.7V；
6. **总线与结构区分**
| 型号 | 总线规格 | 外形尺寸 | 供电 | 接口连接器 | 输入终端 |
| PCI-7200 | 通用 3.3V/5V PCI | 148×102mm | +5V 720mA | 37 针 D-Sub (CN2)+40 针排线座 (CN1) | 无上拉 / 终端 |
| PCIe-7200 | x1 PCIe | 168×111mm | +12V 200mA、+3.3V 500mA | 37 针 D-Sub+40 针排线座 | 无上拉 / 终端 |
| cPCI-7200 | 3U CompactPCI PICMG2.0 | 标准 3U 欧卡 | +5V 820mA | 100 针 SCSI 一体式接口 | 肖特基二极管钳位终端 |
7. **环境指标**：工作 0~60℃，存储 - 20~80℃，湿度 5%~95% 无凝露。
1.2 四大工作模式
1. **直接程序控制模式**：软件直接读写 IO 寄存器，适用于低速离散 IO 控制；
2. **内部定时器节拍模式**：8254 定时触发采样 / 输出，DMA 批量传输，适合固定频率连续采集；
3. **外部时钟模式**：外部 I\_REQ 信号锁存输入数据，外部设备同步触发；
4. **握手 Handshaking 模式**：REQ/ACK 应答信号，上下游设备同步，唯一可保证高速下数据完整性的模式。
1.3 典型应用场景
高速外设对接、跨设备高速数据交互、数字 IO 自动化控制、外部 AD/DA 高速同步、数字波形 / 脉冲信号发生器。
1.4 配套软件生态
全部软件集成在凌华 All-in-One 光盘，支持 Windows 全系列 32/64 位系统（98/NT/2000/XP/Vista/Server）：
1. **DAQPilot（主推新一代驱动）**
面向任务型采集 SDK，图形化界面，支持 LabVIEW、MATLAB、C#/C++/VB/Delphi 开发，简化编程，官方推荐优先使用；
2. **DAQMaster**
设备管理配置工具，硬件参数设置、任务管理、校准、驱动升级一体化；

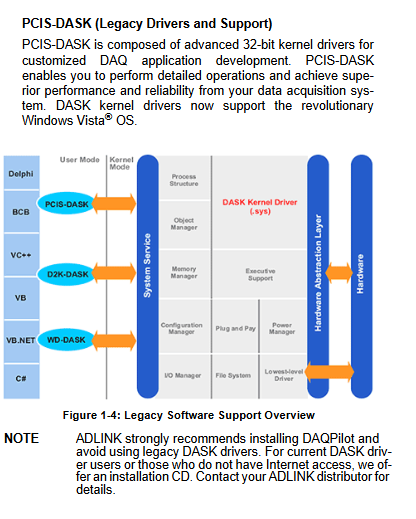

3. **PCIS-DASK（传统遗留驱动）**
底层内核驱动，适合深度定制开发；提供数字签名兼容 Vista 64 位，兼容 WOW64 实现 32 位程序跑在 64 位系统；官方建议新项目避免使用。
4. 配套组件：ActiveX 控件、.NET 程序集、LabVIEW VI 库、MATLAB 专用工具包。
硬件安装章节
2.1 包装清单
板卡本体、配套线缆（PCI/PCIe 配 ACL-10437 40 转 37 针数据线）、用户手册、软件安装光盘；缺失配件联系经销商。
2.2 防静电操作规范
工作台接地防静电垫、佩戴防静电手环；开箱后避免触碰芯片，损坏严禁上电。
2.3 即插即用资源分配
无跳线 / 拨码开关；中断号、IO 基地址由主板 BIOS 自动分配，不建议手动修改资源。
2.4 硬件安装步骤
1. 整机断电、外设断电；
2. 打开机箱，触摸金属外壳释放静电；
3. 插入对应 PCI/PCIe/cPCI 插槽，固定挡板；
4. 开机后 Windows 自动识别新硬件，按光盘指引安装驱动。
2.5 连接器引脚定义
1. PCI/PCIe 双接口：
- CN2（后置 37 针 D-Sub）：DI0~DI15、DO0~DO15、握手 I\_REQ/I\_ACK、外部触发 I\_TRG、+5V、GND；
- CN1（板载 40 针排线）：DI16~DI31、DO16~DO31、输出触发 O\_TRG、O\_REQ/O\_ACK；
2. cPCI-7200 单 100 针 SCSI 接口：集成全部 32DI/32DO、4 路辅助 IO、所有握手 / 触发信号、电源地。
2.6 8254 定时器级联规则
基准 4MHz 时钟，可 Timer0/Timer2 级联、Timer1/Timer2 级联分频降低输出频率；计算公式：
- 不级联：节拍频率 = 4MHz / 计数器初值；
- 两级级联：节拍频率 = 4MHz / (C0×C2)；
举例：2.5kHz 输出配置 C0=40，C2=40。
2.7 输入终端电路差异
PCI/PCIe 无内置终端电阻；cPCI 配备肖特基二极管钳位电路，抑制高速信号反射过冲 / 下冲。
寄存器地址与定义
3.1 IO 地址映射
- PCI/PCIe：连续 8 个 32 位 IO 地址（Base+0 ~ Base+1C）；
- cPCI：额外增加 Base+20 辅助 IO 寄存器，共 9 个 32 位地址；
**限制**：仅支持 32 位读写，禁止 8/16 位单字节访问。
3.2 核心寄存器功能
1. **Base+10 数字输入寄存器（只读）**：读取 32 路 DI 实时电平；
2. **Base+14 数字输出寄存器（读写）**：设置 32 路 DO，支持回读当前输出状态；
3. **Base+18 DIO 状态控制寄存器**：配置四大工作模式、FIFO 开关、触发极性、溢出 / 下溢状态位（I\_OVR 输入溢出、O\_UND 输出下溢，写 1 清零）；
4. **Base+1C 中断状态控制寄存器**：
- 中断源使能：I\_REQ、O\_ACK、Timer0/1/2；
- 中断状态标志：对应中断触发后置 1，写 1 清除；
- 定时器级联开关、I\_REQ 触发边沿选择；
- cPCI 专属：大容量 FIFO 空 / 满标志、FIFO 复位位；
5. **Base+0~Base+C 8254 定时器寄存器**：三路计数器读写与时钟控制字。
工作原理与时序
1. **直接 IO 模式**：程序循环读写 DI/DO 寄存器，无 DMA、无 FIFO，适合低速点位控制；
2. **定时器节拍 DMA 模式**：定时脉冲触发采集，数据存入 FIFO，总线 DMA 自动上传内存，适合固定周期连续采集；
3. **外部 I\_REQ 触发模式**：外部设备脉冲锁存 DI，DMA 批量搬运，外部设备同步采集；
4. **握手传输机制**
- 输入握手：外部发 I\_REQ→锁存 DI→板卡返回 I\_ACK 告知外部数据已读取；
- 输出握手：内存 DMA 下发数据至 FIFO→输出就绪发 O\_REQ→收到外部 O\_ACK 后刷新下一组输出；
5. **详细电气时序参数**：规定 I\_REQ/O\_REQ 高低电平保持时间、建立 / 保持时间、PCI 时钟周期要求，保障高速信号稳定。

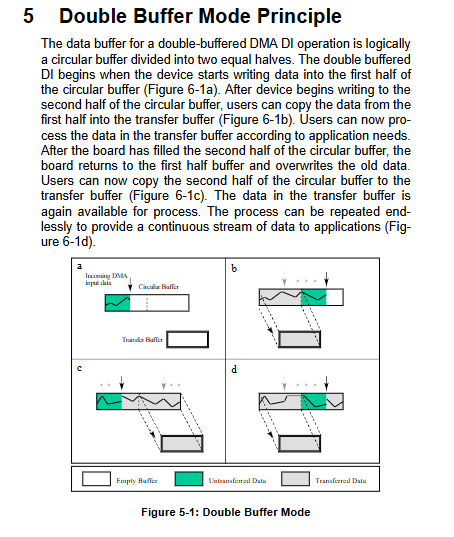

双缓冲 DMA 采集原理
专为连续不间断数字输入设计，环形内存缓冲区对半拆分：
1. 板卡先填充缓冲区前半段；填满后自动写入后半段；
2. 应用程序同步读取处理前半段数据，不中断硬件采集；
3. 后半段写满后硬件切换回前半段覆盖旧数据，循环往复；
4. 优势：无数据断档，适合长时间高速连续采集场景。
硬件性能限制
1. 12MB/s 峰值仅在总线独占时可达，多设备共享 PCI 总线无法保证；
2. 内部定时器 / 外部时钟模式高速下存在丢数风险（FIFO 深度有限、PCI 总线延迟波动），仅握手模式可保证数据完整；
3. 稳定可靠上限：单卡独占总线时 1MB/s；
4. DMA 单次最大传输容量 64MB；
5. cPCI 大容量 FIFO 仅缓解溢出，无法完全消除总线抢占带来的数据丢失。
