DEIF MDR-2 多功能差动继电器
时间: 2026-07-09浏览次数：
DEIF MDR-2 多功能差动继电器
DEIF MDR-2 多功能差动继电器
基础信息
产品型号 MDR-2 电机 / 发电机专用多相差动保护继电器，归属 DEIF Multi-line 2 系列，属于成套柜设计师专用完整设计调试手册。
适用人群 盘柜设计工程师、电气调试、船舶 / 电站继电保护人员；包含安全规范、硬件、接线、保护曲线、参数全流程说明。
核心定位 三相分相差动保护装置，用于同步发电机、大功率电动机内部短路故障保护，通过两侧 CT 采集电流计算差流实现故障告警与跳闸。
安全与通用前置规范
1 警示分级
Warning：高压带电作业、违规会造成人身伤亡、设备永久损坏，禁止直接触碰交流电流采样端子；
Note：出厂参数仅通用均值，机组投运前必须重新整定，不可直接使用。
2 法律与静电要求
未经授权拆机丧失保修，DEIF 不承担安装运行事故责任；
安装阶段需做 ESD 静电防护，接线完成后无需防护；
仅持证高压电气人员可开展安装、调试作业。
3 手册用途
完整覆盖产品功能、硬件端子、一次星 / 三角 CT 接线、面板操作、差动曲线整定、全部参数菜单，是设计、接线、现场整定唯一完整参考文件。
产品基础技术规格
供电 12/24VDC 宽压（8~36V），最大功耗 11W，短时可承受 10ms 0V 跌落（基准 24V）；
适用频率：30~70Hz，兼顾 50/60Hz 工频；
CT 二次兼容 1A/5A，每相 CT 负载最大 0.3VA；
测量精度：0.1In~In 区间误差 1% In，＞In 时误差 1% 实测电流；
电气隔离：交流电流回路与数字 IO 间耐压 3250VAC/1min，满足船级社标准；
输出触点：继电器 250VAC/8A、24VDC/1A；数字输入 6~32VDC 双向光耦，阻抗 2.4kΩ；
响应速度：差动保护动作＜50ms；
防护等级：壳体 IP40，端子 IP20，加装密封垫圈操作面板可达 IP54；
安装方式：DIN 导轨安装 / 6 颗螺丝底座固定，整机约 1kg；
10 环境：运行 - 25~70℃，存储 - 40~70℃，DIN 40040 HSE 气候等级，塑料 UL94-V1 阻燃；
11 认证：CE、EMC IEC 61000 系列，船用标准适配。
核心差动保护原理
1 分相独立差动检测
三相独立对比绕组两侧 CT 电流：L1 原边 I1 ↔ L1 副边 I2、L2/L3 同理，每相单独计算差流 Id，任意一相超标即可触发告警 / 跳闸，精准区分单相、相间内部短路。
2 双段特性曲线（告警曲线 Y1W/Y2W、跳闸曲线 Y1T/Y2T）
横轴 Is = 平衡电流（负载电流占额定 In 百分比），纵轴 Id = 差动电流百分比，参数区间：
X1（拐点）：50%~500% In；
Y1（低段定值）：5%~45% In；
Y2（高段定值）：25%~95% In；
告警、跳闸共用 X1 拐点，各自独立延时 0.01~2s 可调。
3 附加固定跳闸逻辑
100% In 差流固定跳闸、85% In 固定跳闸两套定值，作为后备保护。
4 面板显示功能
实时展示：各相原边电流 I1、副边 I2、平衡电流 Is、差动电流 Id（实际值 + 百分比）；最多 150 条带时间戳事件 / 告警日志；全参数面板整定。
5 面板按键与 LED 指示灯

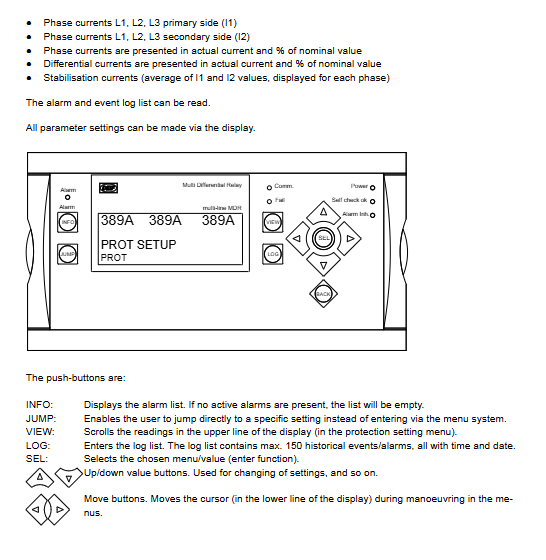

按键
INFO 告警列表、LOG 事件记录、JUMP 菜单直达、SEL 确认、上下左右导航、VIEW 切换测量画面、BACK 返回。
正面 LED
电源、自检正常、通讯、短路 I>>、过流 I>、差动告警 Id 左灯、差动跳闸 Id 右灯、4 路输出继电器红绿状态灯；可配置预告警黄色指示灯。
五、硬件插槽与端子定义
整机插槽固定配置，仅 #1 电源 IO 槽、#7CT 电流槽为标准，其余插槽空置：
Slot#1（端子 1~28：供电 + 数字输入 + 继电器输出）
电源：1=24V+、2=0V；
状态继电器（3/4/5）：整机故障监视常闭点；
5 路可编程继电器 R1~R5，250VAC 8A，每路 NO/NC 公共端；
5 路光耦数字 DI：差动跳闸闭锁、告警复位、3 路自定义输入，公共端子 28。
Slot#7（端子 98~109：6 路 CT 输入）
I1L1/L2/L3：发电机 / 电机绕组机端 CT（原边侧）；
I2L1/L2/L3：中性点 / 升压变侧 CT（副边侧）；
每路 CT S1 (k)、S2 (l) 标准极性端子。
CT 一次标准接线方案
1 星形接法（发电机常用）
机端三相 CT 与中性点三相 CT 同名端对应接入 MDR-2 I1/I2，接地可接 S1/S2 任意一端。
2 三角形接法（三角绕组电机 / 变压器）
铭牌额定电流除以√3 设置装置额定电流，CT 极性严格匹配，防止不平衡差流误动。
3 直流回路接线
24V 供电、闭锁输入、告警复位输入、五路跳闸 / 告警继电器独立引出，可分别驱动发电机断路器、AVR 灭磁、声光报警。
完整参数整定系统
支持两种配置方式：本机面板密码操作、PC Multi-line 上位软件，全部参数带唯一菜单编号，分级权限保护。
1 差动保护核心参数
告警组（1010 系列）：Y1W/Y2W 定值、动作延时、输出继电器选择、投退开关；出厂 Y1W=20%，Y2W=55%，延时 0.1s；
跳闸组（1020 系列）：拐点 X1、Y1T/Y2T、延时、跳闸输出；出厂 X1=100%，Y1T=25%，Y2T=70%，延时 0.1s；
固定跳闸（1030）：100%/85% 差流速断，最短 0.05s 延时；
跳闸回路建议：一路跳发电机出口断路器，一路切断 AVR 励磁，避免故障持续供电烧损绕组。
2 系统通用参数

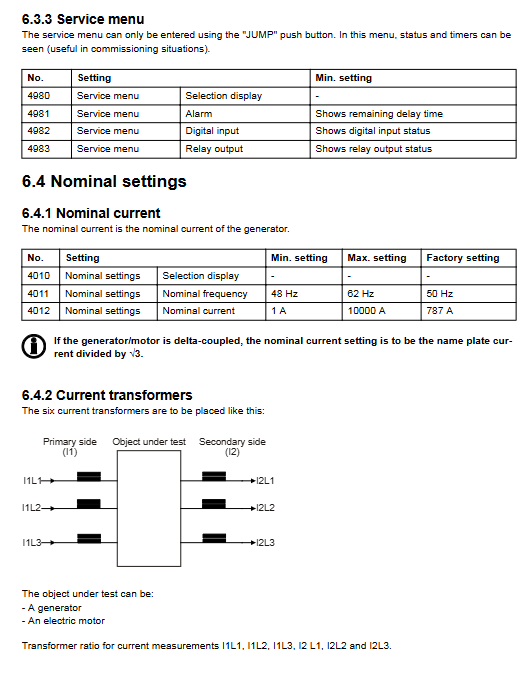

额定设置（4010）：额定电流 1~10000A、48~62Hz；三角接法需除以√3；
CT 变比（4020）：原边 5~10000A，副边 1A/5A；
3 电池欠压告警（4220）：8~24V 阈值、延时、告警输出；
4 时钟：年 / 月 / 日 / 时 / 分手动设置，掉电记忆；
5 语言：英 / 德 / 法 / 西四语种可选；
6 用户密码：出厂 2000，可自定义 0~32000；
7 告警自动复归：0.1~10s 延时开关；
8 服务菜单：JUMP 直达，实时查看 DI/DO 状态、告警剩余延时，用于现场排查。
