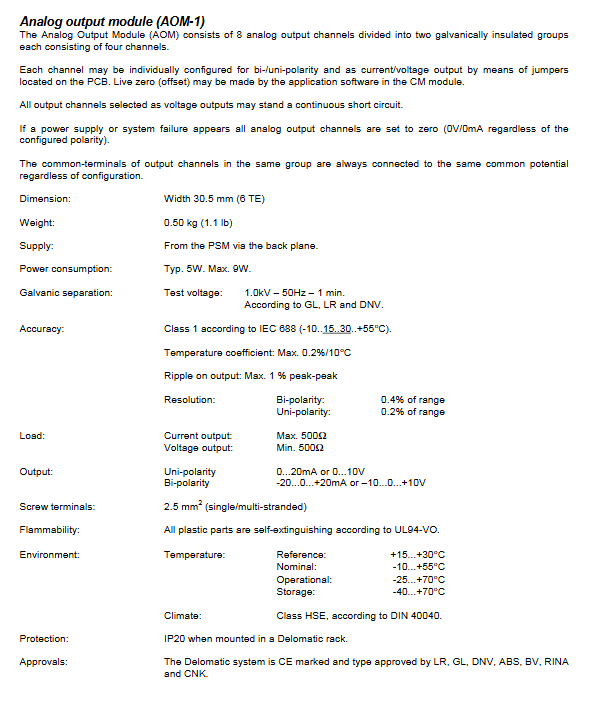

DEIF AOM-1 模拟量输出模块
DEIF AOM-1 模拟量输出模块
基础信息
产品全称：AOM-1 模拟量输出模块（Analogue Output Module），归属 DEIF Delomatic 多功能系统系列
产品定位：Delomatic 机架式扩展模块，为主控 CM 单元提供多路隔离模拟量输出，用于柴油机调速器、AVR 调压、外部仪表、变频设备等标准 4-20mA/0-10V 模拟信号驱动
核心硬件架构与输出特性
1. 通道分组隔离设计
总计8 路模拟输出通道；
硬件分为两组电气隔离通道，每组 4 路，组间 1kV 电气隔离，满足 GL、LR、DNV 船级社耐压规范；
同组通道共用公共电位端，不同组别完全隔离。
2. 单通道硬件跳线自定义配置
PCB 板载跳线，每一路可独立设置：
输出类型：电流 / 电压；
极性：单极性（Uni-polar）/ 双极性（Bi-polar）；
软件可设置活零点（偏移量），实现 4~20mA 这类偏移标准信号。
3. 故障安全机制
模块供电丢失、系统总线故障时，所有输出强制归零（0mA/0V），避免设备误动作；
电压输出通道支持长期短路保护，不会烧毁模块。
4. 标准输出量程
单极性：0…20mA / 0…10V DC
双极性：-20…0…+20mA /-10…0…+10V DC
电气性能指标
精度：IEC 688 标准 1 级精度，适用温度区间 - 10~+55℃；
温漂：最大 0.2% / 10℃；
输出纹波：峰峰值≤1%；
分辨率：
单极性：量程的 0.2%
双极性：量程的 0.4%
带载能力
电流输出：最大负载电阻 500Ω
电压输出：最小负载电阻 500Ω（不可轻载短路）
隔离耐压：1kV / 50Hz / 1 分钟，船级社认证标准；
接线端子：适配 2.5mm² 单股 / 多股线缆，螺钉端子。
供电与物理参数
供电方式：无独立电源，由 Delomatic 系统机架背板 PSM 电源模块统一供电；
功耗：典型 5W，最大 9W；
尺寸：6TE 宽度（30.5mm）标准 DIN 机架模块；
重量：0.5kg；
阻燃等级：全部塑料件 UL94-V0 自熄标准；
防护等级：装入 Delomatic 标准机架后为 IP20。
环境工作条件
基准参考温度：+15 ~ +30℃
标称工作温度：-10 ~ +55℃
极限运行温度：-25 ~ +70℃
存储温度：-40 ~ +70℃
气候等级：DIN 40040 HSE 高耐候等级
认证与适用场景
船级社认证：GL、劳氏 LR、DNV、CNK，适配船舶发电机组机舱控制系统；
应用搭配：配合 DEIF CM 主控单元，输出模拟调速、调压、功率给定信号，外接模拟仪表、变频器、第三方 PLC 模拟采集模块。
