DEIF MVR-200 系列中压保护装置安装手册
时间: 2026-07-09浏览次数：
DEIF MVR-200 系列中压保护装置安装手册
DEIF MVR-200 系列中压保护装置安装手册
基础信息
名称：MVR-200 系列 Medium Voltage Relay 中压继电保护装置安装说明书
适用产品：MVR-21x（紧凑型）、MVR-25x（宽体）两大硬件平台，细分馈线、电机、发电机、变压器、母线电压多种保护型号
适用行业：陆地变电站、船舶电力系统，满足船级社与工业 EMC、安全规范
整机安装规范（开孔、安装尺寸、布线要求）
2.1 两种机型安装规格
MVR-21x（窄款 1/4 19 英寸机架）
面板开孔：106±3mm 宽；整机深度尺寸；支持机柜嵌入式开孔 / 标准 19 英寸机架并排安装，最多 4 台同柜。
MVR-25x（宽款 1/2 19 英寸机架）
面板开孔 220mm 宽度，同机架最多并排 2 台；两种机型均配密封胶圈，面板防护可达 IP66。
安装紧固件：M5 锁紧螺母、密封垫圈，拧紧力矩规范。
2.2 布线硬性标准
端子紧固扭矩统一 0.5~0.6 N・m，仅使用原厂配套端子排；
保护接地：接地线最小 2.5mm²，接装置专用接地端子，断电不可拆除地线；
电源回路：L 型（24/48VDC）、H 型（100~125VDC）双规格，两路冗余供电配 4A 慢熔保险，串联 100V 以上防反二极管；
电压互感器回路：每相串联 2A 近 VT 慢熔保险；
输出继电器负载不得超模块额定容量（220VAC 最大 3A，220DC 仅 0.2A）。
整机硬件模块化体系（核心硬件端子详解）
MVR-200 采用CPU 主模块 + 可插拔扩展选件架构，所有机型标配 CPU/IO/ 电源主板，其余测量、通讯、DI/DO、电弧保护、模拟量均为可选插卡。

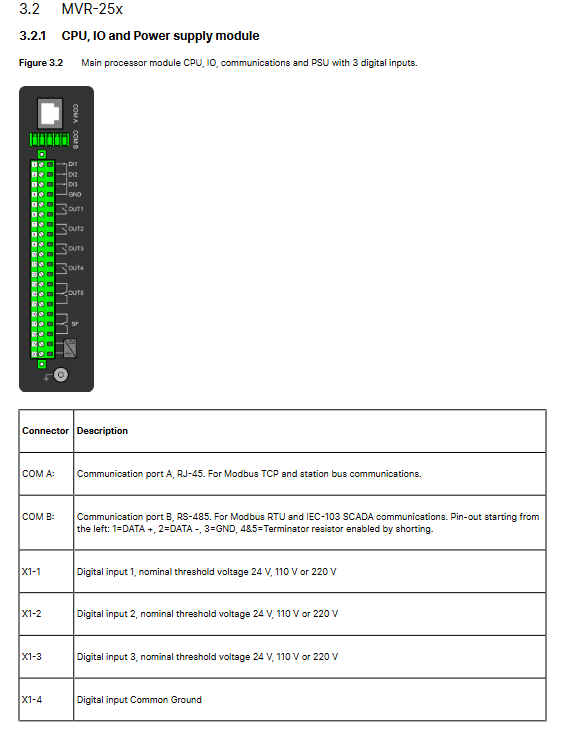

3.1 CPU/IO/ 电源基础主板（MVR-21x、25x 通用架构）
通讯接口
COM A（RJ45 以太网）：IEC61850、Modbus TCP、IEC104、DNP、上位软件调试；
COM B（RS485）：Modbus RTU、SPA、IEC101/103，板载终端电阻跳线；
数字输入 DI：标配 2/3 路，软件可设常开 / 常闭、动作 / 返回延时、交流滤波 30ms，扫描周期 5ms，电压规格 24/110/220V 可选；
输出继电器 DO：5 路常开 + 1 路故障转换触点（SF，失电 / 故障时触点切换），触点 250VAC/DC 通用；
供电端子 X19/X20：区分高低压直流供电；整机功耗≤15W，电源波动耐受 15% 纹波，启动时间＜5ms。
3.2 标准测量插卡（全机型通用）
CT 电流测量模块
3 相相电流 + 粗 / 细两路剩余零序电流输入；二次 1A/5A CT 兼容；测量范围 0~250A 相电流，0~150A 粗零序、0~75A 细零序；18 位 AD 采样，每周期 64 点，6~1800Hz 宽频，相位误差＜±0.5°。
VT 电压测量模块
4 路独立电压通道，支持 3 相四线、两相阿隆接线、同步电压采集；输入 0~480V，适配 100/400V VT 二次，精度 ±0.2%。提供接线故障排查方法（幅值、相位、零序异常排查）。
3.3 可选扩展功能模块
Option D 电弧闪光保护卡
4 路光传感通道，每通道最多串 3 个电弧传感器；配套两路＜1ms 高速直流跳闸输出 + 一路 DI，光 + 过流双判据防误动，适配开关柜弧光故障快速切除。
Option B DI8 数字输入扩展卡
新增 8 路隔离 DI，电压阈值 16~200V 软件可调，独立公共地，用于断路器辅助、故障外部信号采集。
Option C DO5 继电器输出卡
新增 5 路独立常开继电器，用于多组跳闸、声光报警、远方信号输出。
Option L/M/N/O RS232 / 光纤串口卡
ST 光纤串行通讯 + RS232，支持 IRIG-B 时钟同步输入，3.3V 辅助供电输出。
Option J LC100 光纤以太网卡
双 LC 百兆光纤口，支持 HSR/PRP 冗余组网、IEEE1588 对时，完全符合 IEC61850 变电站冗余总线。
Option I 4~20mA 模拟量输入输出卡
4 路隔离 mA 输出、1 路隔离 mA 输入，用于外接仪表、调速调压给定采集。
全系列型号接线与应用方案（全书最大章节）
按保护对象分为馈线 F、电机 M、发电机 G、变压器 T、母线电压 V五大系列，每个型号提供端子总图、功能框图、典型一次二次接线示例，同时说明 2CT 两相阿隆简化接线方案。
4.1 馈线保护系列（F201/F205/F210/F215/F255）
适用厂用电、母线出线保护，标配过流、零序、方向、断路器失灵、电弧保护；支持 2CT 阿隆三相三线简化接法（缺陷：无法检测 L2 相接地）。
4.2 电机保护系列（M210/M215/M255/M257）
大功率高低压电机专用，集成堵转、过热 RTD、负序、差动（M257）、启动监视、接地保护，支持电机两侧 CT 差动接线图。
4.3 发电机保护系列（G215/G257）
船舶 / 工业发电机全套保护，定子差动、失磁、逆功率、过压 / 低频、转子测温、同期检压逻辑，提供发电机 + 升压变组合差动接线。
4.4 变压器保护系列（T215/T216/T256/T257）
双绕组变压器差动、高低压侧零序、过热、调压分接头控制，T257 支持双侧 CT 差动保护方案。
4.5 母线电压保护 V211
母线过压、欠压、零序过压、频率异常监测，PT 断线告警。

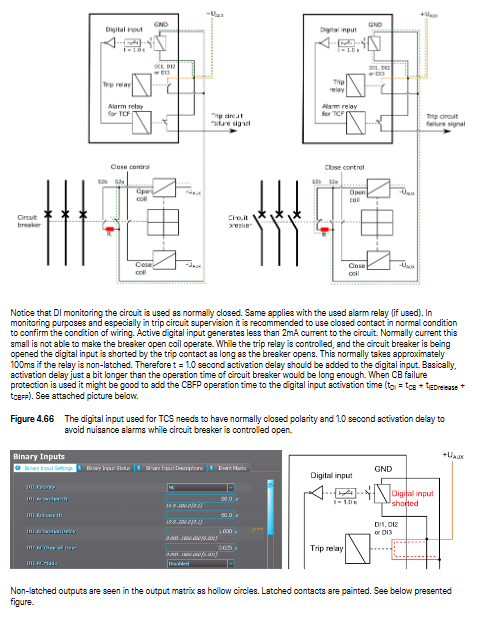

4.6 通用配套：跳闸回路监视 TCS
独立一节讲解跳闸回路监测接线：分非自锁、自锁跳闸继电器两种回路，DI 设 1s 防抖动延时，区分断路器分合闸辅助触点接线逻辑，防止断线、线圈烧毁无法跳闸。
