DEIF AGI 400 系列工业 / 船用触摸屏
时间: 2026-07-09浏览次数：
DEIF AGI 400 系列工业 / 船用触摸屏
DEIF AGI 400 系列工业 / 船用触摸屏
基础信息
产品系列：AGI 400 高级图形人机界面（HMI），属于 DEIF 船舶、工业成套配套触控屏；
适用场景：船舶平台、海上设施、工业严苛环境，专为发电机组 PMS 功率管理、能源监控、机舱设备监控配套；
核心定位：一体化小型 SCADA 触控系统，兼容全系列 DEIF Multi-line 控制器（AGC/REM/BRW 等）及第三方 PLC、电控设备。
产品型号与硬件规格总览
AGI400 分 4 种尺寸型号，硬件配置分层：AGI407 (7 寸)、AGI410 (10.1 寸)、AGI415 (15.6 寸)、AGI421 (21.5 寸)，全部采用电容多点触控、Linux 实时系统。
通用硬件标配（全型号统一）
显示：24 位真彩 TFT LED 背光；
407/410：亮度 500cd/m²；
415：400cd/m²；421：300cd/m²；
背光 0~100% 无级调光，支持自定义自动熄屏，背光寿命≥50000 小时（25℃环境）；
触控：投射式电容多点触控，支持缩放、滑动手势；
网络接口：3 路独立 MAC 以太网（2 路百兆 + 1 路千兆），支持网桥功能；
外设接口：2 路 USB2.0 Host、SD 存储卡插槽；
串行端口 RS232/422/485 软件可配置；
扩展 双扩展插槽，可选 CANopen/J1939 通讯模块；
供电 标准 24VDC 宽压输入（10~32VDC），内置自恢复保险丝；
防护：正面 IP66，背部 IP20；超薄嵌入式设计，安装深度最大 60mm（大屏仅 56mm）；
系统平台：ARM Cortex-A9 处理器，Linux RT 实时操作系统，内置不可更换充电锂电池用于 RTC 时钟备份。
各型号差异化硬件

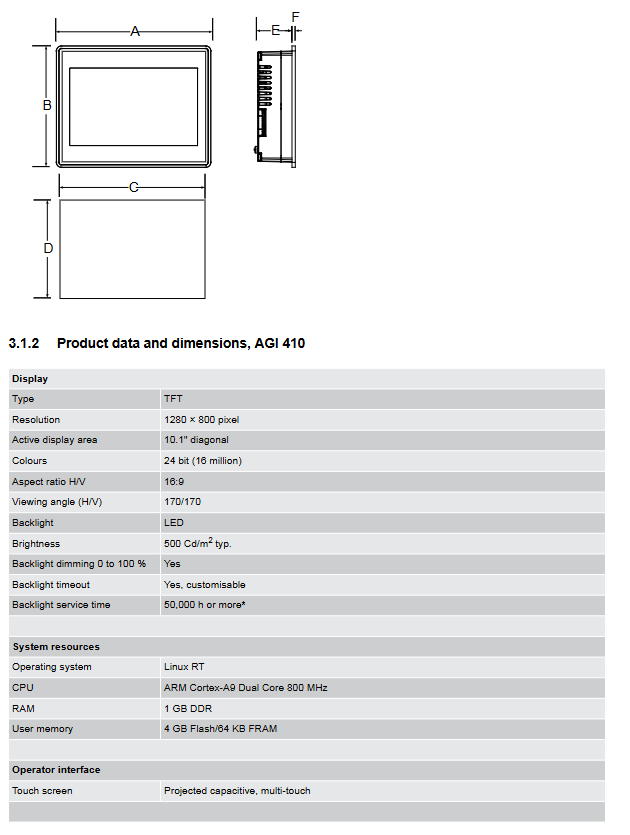

型号 屏幕参数 处理器 / 内存 整机功耗 / 重量
AGI407 7 寸 800×480 16:9 双核 800MHz，1G 内存 / 4G 闪存 0.7A，1.3kg
AGI410 10.1 寸 1280×800 16:9 双核 800MHz，1G 内存 / 4G 闪存 1A，1.7kg
AGI415 15.6 寸 1366×768 16:9 四核 800MHz，2G 内存 / 8G 闪存 1.2A，4.1kg
AGI421 21.5 寸 1920×1080 全高清 四核 800MHz，2G 内存 / 8G 闪存 1.7A，6.1kg
应用场景（船舶为主、兼顾工业）
船舶 PMS 功率管理系统：集中监控多台发电机、母线联络开关，实现机组启停、并网、负荷分配远程操作；
SEMS 船舶能源监测：实时采集发电、用电数据，统计能耗，优化船上能源使用；
全局报警管理：集中展示全船设备告警、存储历史告警、支持告警确认、趋势追溯；
机电系统可视化监控：机舱机械、电气设备图形化画面，曲线追踪故障；
小型 SCADA 系统：多设备集中监控，支持多客户端远程访问；
配套 DEIF 全系列控制器：AGC 发电机组、REM 发电机保护、BRW 船用仪表无缝对接，减少布线与额外仪表。
软硬件核心优势
硬件优势
船用高可靠防护，通过 DNV GL、劳氏船级社、UL、ATEX 防爆 Class2 认证；
宽温、抗振动冲击，满足船舶驾驶室甲板 IACS UR E10 标准；
多网口隔离网桥设计，船舶网络分区安全；
扩展 CAN 总线适配船用发动机 J1939 协议；
软件平台优势
图形引擎：原生 SVG 矢量图，支持透明度、图层、对象移动 / 缩放 / 旋转，内置 4000+DEIF 专用电气图库；
多语言 最多 24 种语言，支持多字符集，AGI Creator 工具一键批量翻译导出表格；
丰富控件：数字、柱状图、模拟表盘、趋势曲线、报警窗口、PDF 阅读器；
自动化扩展：可选 CODESYS V3.5 软 PLC 授权，实现 HMI 本地逻辑控制；
远程整套方案：内置 Web 网页、VNC、MQTT、FTP、SSL 邮件服务器，电脑 / 手机 / 平板随时随地监控；
完整软件功能清单
1 远程访问能力
AGI Client：Windows 上位客户端，最多 4 路并行连接；
HTML5 Web 服务：手机平板免客户端访问；
VNC 远程桌面、MQTT 物联网上传、FTP 文件传输、SSL 告警邮件推送。
2 内置 HMI 基础功能
屏幕四向旋转（0°/90°/180°/270°）；
NTP 网络时钟同步、掉电 RTC 记忆；
定时任务（日 / 周调度、例外日期）；
实时趋势曲线 + 历史数据记录，可导出 SD/USB；
事件审计日志（最多 10000 条缓存，4 组缓冲区）；
配方管理、多级用户密码权限；
内置蜂鸣器告警、IP 摄像头接入；
JavaScript 脚本、PDF 报告生成与阅读。
3 AGI Creator 组态软件配套功能
离线仿真 + 在线下载工程；
USB / 局域网两种工程更新方式；
工程密码加密保护；
标签、报警列表批量导入导出；
工程版本一键升级；
自带免费 DEIF 标准船舶 PMS 模板，开箱即用。
4 系统资源上限（工程容量）
最多 24 种语言、10000 条事件、10 条曲线同屏、64 份报表、32 个报表页面、8 路物理通讯驱动、4 路并发 FTP 会话、工程最大 240MB 存储空间。

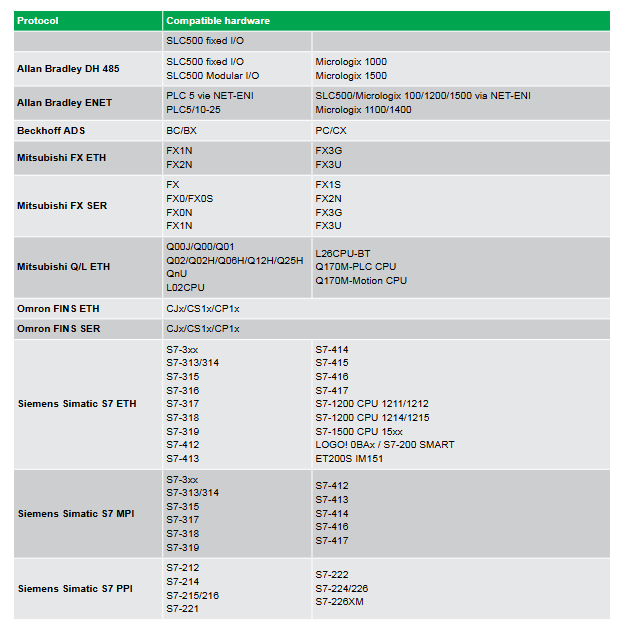

支持通讯协议（跨设备兼容能力）
通用工业协议
Modbus RTU/TCP（主从）、OPC UA 客户端 / 服务器、EtherNet/IP、NMEA0183 船用导航协议；
PLC 品牌驱动
西门子 S7 全系列、三菱 FX/Q 系列、罗克韦尔 AB、欧姆龙、GE、CODESYS；
总线扩展（需 EXM CAN 模块）
CANopen、J1939 船舶发动机总线（只读）；
协议互通
支持不同总线之间数据互相转发，实现不同品牌设备数据互通。
环境与船级社认证
环境耐受
工作温度：垂直安装 - 20~+60℃；外接 USB / 扩展模块上限 50℃；
存储：-30~+70℃；湿度 5~85% 无凝露，支持 95% 循环凝露测试；
振动：2~13.2Hz±1mm，13.2~100Hz 0.7g（IACS 船舶标准）；
冲击：50g 11ms；
权威认证
CE 工业 EMC、DNV GL 船用认证、劳氏 LR、UL 工业安全、ATEX 2 类防爆；满足船舶电气 IEC60092、船舶 EMC IEC60533；符合 IEC62443 工控网络安全草案测试。
安装、接口与订货信息
整机接口统一布局：后侧集成 3 网口、2USB、串口、SD 卡槽、24V 电源、扩展插槽；
配套选件：CANopen 扩展模块、AGI Creator 软件授权、CODESYS PLC 授权、各尺寸壁挂盒、台式支架、安装套件、电源接头；
订货编码区分 4 寸 7/10/15/21 寸屏、PC 端运行授权；
版权说明：DEIF 可无预先通知修改产品规格，英文原版文档为最终标准。
