DEIF BRW-1 船用翼桥仪表安装说明书
DEIF BRW-1 船用翼桥仪表安装说明书
产品核心特性
防护等级 IP66 防水防尘，户外船用环境适配；
背光系统 长寿命 LED 照明，黑色表盘配备独立指针背光；自带面板调光电位器，支持外接电位器远程调光；
人机设计 大尺寸宽刻度盘，读数清晰；
静电防护：整机内置 ESD 防护，安装无需额外防静电措施；
船用合规：满足船舶罗盘安全距离、船用 EMC 电磁兼容标准。

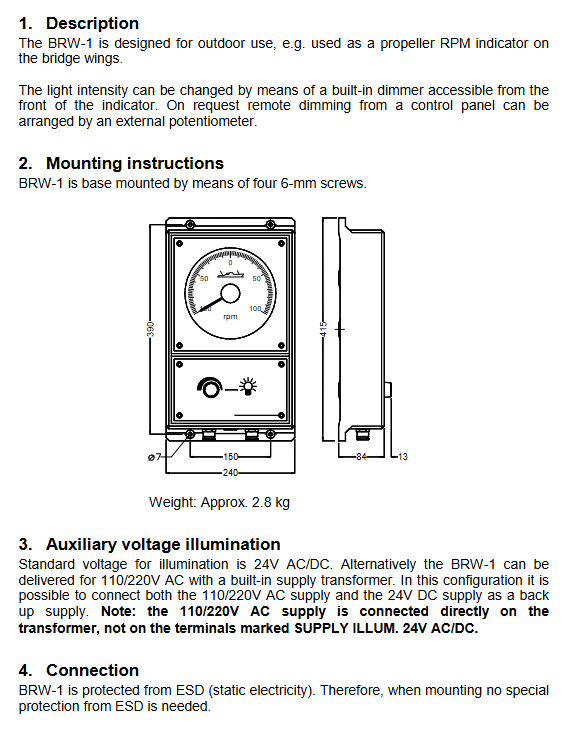

机械安装规范
固定方式 底座式安装，使用 4 颗 6mm 螺丝固定；整机重量约 2.8kg；
拆装注意：拆卸调光面板、仪表边框时，严禁损坏内部硅胶密封件（防水关键）；
线缆入口配置：标配 2 个 PG13.5 电缆格兰，可选 PG21 格兰；
PG13.5 适配线缆外径 7.5/10/12.5mm；
PG21 适配线缆外径 10/13/16/19mm；
端子线缆规格：多股线 0.2~2.5mm²，单股线最大 4mm²，也兼容 26AWG 细线；
贯通式端子（FEED–TROUGH TERMINALS）：支持一路进线、多路出线，可串联给其他仪表供电，简化船内布线。
照明供电方案（两种版本）
方案 1 标准 24V 交直流照明款
照明端子 5、6 接入 24V AC/DC，功耗：白底表盘 150mA，黑底表盘 300mA。
方案 2 内置变压器 110/220V AC 款
110/220V 交流电直接接变压器独立端子（0/110/220），不接 5、6 照明端子；
支持双供电冗余：变压器 110/220V 主电 + 24V 交直流备用照明同时接入。
接线端子定义（X1/X2 端子排）
INPUT (+) / INPUT (-)：测量信号正、负输入（0~1mA/4~20mA 等标准模拟信号）；
SUPPLY ILLUM 5/6：24V AC/DC 照明供电；
DIM ADJ. EXT：外接远程调光电位器接口；
MAX ADJ：满量程微调电位器；
EARTH 接地端子：强制接船体，人身安全 + 消除静电干扰，保证测量精度；
贯通端子：可串联其他船用仪表电源回路。
仪表校准与调节
1 满量程调节（MAX ADJ 电位器）
可在满量程 ±10% 范围内修正刻度偏转，适配现场信号匹配；
限制：0…1mA、-0.5…0.5mA 量程仪表该电位器封签锁定，不可调节；4~20mA 偏移型量程无零点调节功能。
2 机械零点校准
长期使用指针偏移时，拆卸面板，拨动动圈前端拨叉进行机械归零。

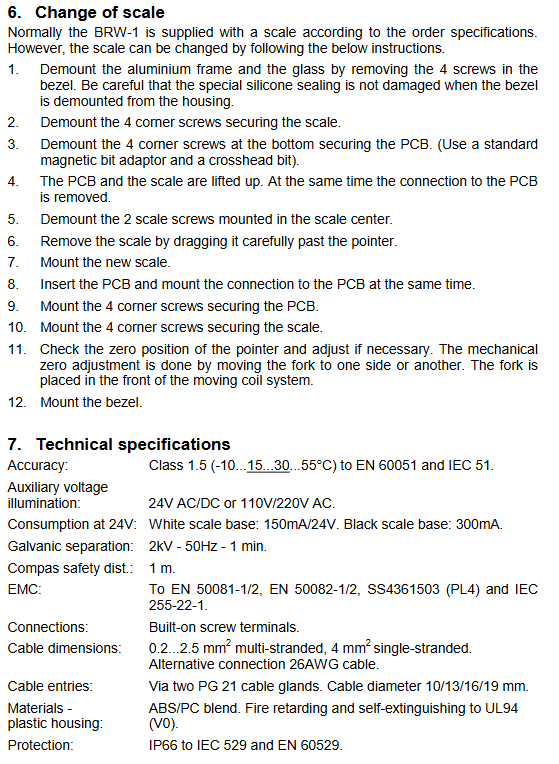

刻度盘完整更换步骤
原厂按订单预装刻度，支持现场自行更换刻度，完整拆卸流程：
拆下边框 4 颗螺丝，取下铝框与玻璃，保护硅胶密封圈；
拆除刻度四角固定螺丝；
松开 PCB 电路板底部固定螺丝，抬起电路板并断开接线；
卸下刻度中心螺丝，抽出旧刻度；
装入新刻度，反向复原 PCB、边框；
完成后校准指针机械零点。
完整技术参数
精度等级：1.5 级，符合 EN 60051、IEC 51 标准，适用环境 - 10℃~+55℃；
电气隔离：2kV 50Hz 耐压 1 分钟；
罗盘安全距离：1 米（船用磁干扰限制）；
EMC 标准：EN50081-1/2、EN50082-1/2、船用 SS4361503、IEC 60522；
壳体材质：ABS/PC 阻燃合金，UL94 V0 自熄等级；
防护：IP66（IEC529/EN60529）；
绝缘端子：螺钉式接线端子。
重要安全与操作要点
接地强制要求：EARTH 端子必须可靠连接船体，防止触电、静电漂移造成读数误差；
密封保护：所有拆装操作不得破坏仪表硅胶防水密封，否则失去 IP66 防护；
3 供电区分：110/220V 变压器款供电不接 5/6 照明端子，二者独立回路；
调节权限：封签锁定量程电位器禁止私自调节，否则精度失效；
船用适配：满足海事设备认证，适合露天翼桥高湿、盐雾船舶工况。
