DEIF AGC200 快速入门指南
时间: 2026-07-09浏览次数：
DEIF AGC200 快速入门指南
DEIF AGC200 快速入门指南
供货配件清单
标准标配
AGC200 控制器主机；
《AGC20 完整安装说明书》（含端子总图、IO 清单、标准接线图）。
可选选配配件
J4/J7 PC 通讯线缆：用于电脑 USW 软件本地调试；
AOP-2 外置操作面板（X4 选件）：远程操作、监控机组，接线参考对应选件手册。
上电与接线入门
四种典型应用基础接线示意图
手册给出 4 种主流工况的关键端子接线简图，标注直流电源、电压电流采样、断路器继电器、通讯端口核心点位：
Single 单机独立模式：单台机组，发电机断路器 GB、市电断路器 MB 输出继电器；标配 Modbus、负荷均分 CAN 总线接口，8~32V 宽直流供电。
Island 孤岛运行模式：无市电采集回路，仅母线电压、发电机采样，仅 GB 合闸分闸输出。
Mains 并网模式：同时采集市电、发电机电压，配备 MB（市电开关）、GB（发电机开关）双控制继电器，支持并网同期。
BTB 母线联络模式：双母线采集，配备联络断路器 BTB 控制输出，用于两段母线互投场景。
统一硬件公共端子：直流正负供电、Modbus RTU 通讯、CAN 负荷均分总线、三相 CT 电流采集、PT 电压采集、多路可编程继电器输出。

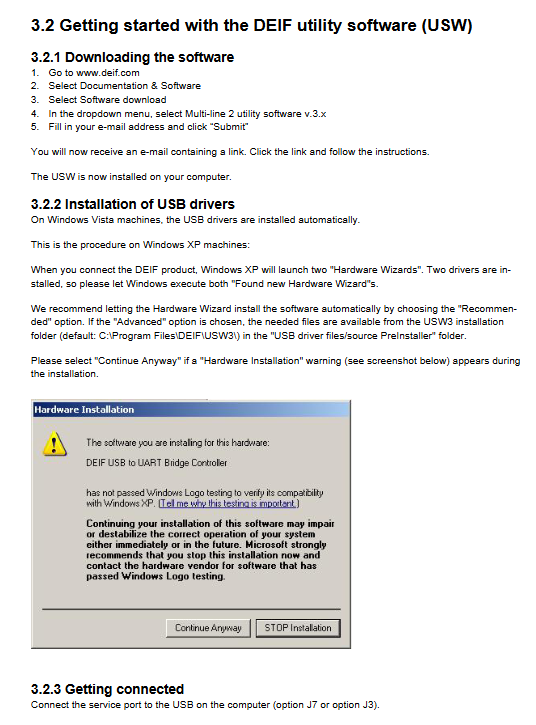

DEIF USW 上位软件安装与连接流程
软件下载渠道
登录 DEIF 官网→文档软件板块；
选择 Multi-line 2 系列 USW3 工具，填写邮箱接收下载链接安装。
USB 驱动安装
Vista/Win10 及以上：自动安装驱动；
Windows XP：弹出两次硬件安装向导，选择推荐自动安装；系统未认证弹窗选择「继续安装」，驱动默认路径 C:\Program Files\DEIF\USW3 驱动文件夹。
设备连接步骤
使用 J3/J7 调试线连接控制器服务口与电脑 USB；
打开 USW 软件，查看设备管理器确认 COM 端口，软件内端口参数匹配；
点击软件连接图标建立通讯，在线读取控制器全部参数。
基础参数配置操作
读取整机参数上传至软件；
切换「Gen」机组配置标签页，修改额定电压、频率等关键参数；
弹窗修改设定值，点击写入、确认下发至控制器；
深度调试参考官方调试通用指南。
显示面板按键、LED 与控制器调节
面板按键功能（共 20 个实体按键）
测量视图、事件日志（存储 150 条断电丢失）、参数设置、服务诊断；
导航上下左右、告警消音、返回退出、灯具自检、测试模式；
运行模式切换：半自动、停机、手动、自动；
断路器操作：市电分 / 合、发电机分 / 合；
机组启停按键（仅半自动 / 手动模式有效）。

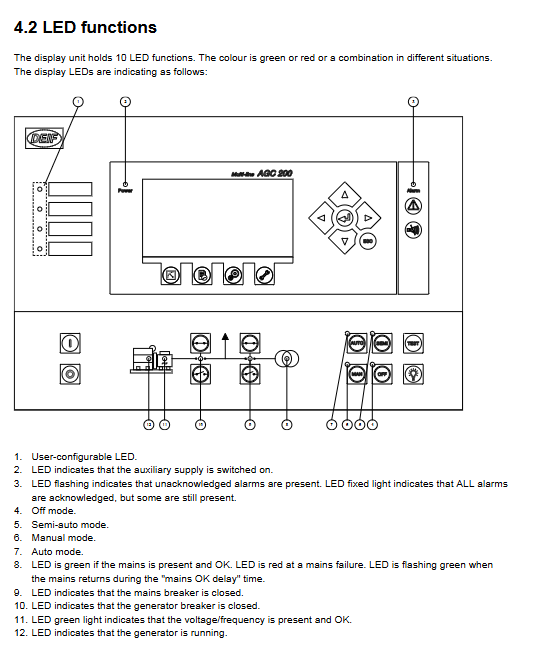

状态 LED 指示灯（红绿双色）
自定义指示灯；
电源灯：常亮代表辅助电源正常；
告警灯：闪烁 = 未确认告警，常亮 = 告警已确认但故障仍存在；
运行模式指示灯：停机 / 半自动 / 手动 / 自动独立指示；
市电 OK 灯：绿色正常、红色市电故障、闪烁 = 市电恢复延时倒计时；
MB 市电合闸、GB 发电机合闸状态灯；
机组电压频率正常指示灯；
机组运行反馈指示灯。
菜单导航逻辑
面板分层菜单：保护、同期、调节、数字输入、服务菜单；支持跳转快捷键，可查看实时测量、告警计时、输入输出状态、事件时间戳。
内置调节器类型与输出方式
1 标配调节控制器
调速 GOV：频率、有功功率、负荷均分、动态 / 静态同期、相位调节；
调压 AV（标配）：电压、无功、功率因数、无功均分。
2 控制输出渠道
继电器输出（标准配置，28~34 号可编程继电器）；
0/4-20mA 模拟量输出（需 IOM200 扩展模块 / H8 选件）；
CAN 发动机总线（支持 J1939、MTU 专用发动机通讯协议）。
3 AVR + 调速完整设置流程
手册提供标准化配置流程图：选择 AVR / 调速继电器、设定额定频率 / 电压、整定 PI 比例积分参数、斜坡时间、最小脉冲时长，切换半自动 / 自动模式完成调节启用。
