DEIF AGC Multi-line 2 发电机组控制器
时间: 2026-07-09浏览次数：
DEIF AGC Multi-line 2 发电机组控制器
DEIF AGC Multi-line 2 发电机组控制器
产品基础信息
1. 产品定位
一体式微机控制器，适配中小型柴油发电机组，单机 / 多机并联、并网市电、孤岛备用等场景；硬件模块化，通过 M1/M2/D1/G3/G5/J3 等选件拓展模拟量、AVR 调压、负载均分、功率管理、串口 GSM 通讯。
2. 核心标准运行模式（内置 7 种机组工况）
运行模式 核心用途
AMF 市电故障自动模式 市电失电自启机组，市电恢复同步回网停机（支持有无回同步两种逻辑）
孤岛运行 机组独立带负荷，无市电并联
固定功率并网 并网后恒定输出有功功率
削峰填谷 Peak shaving 限制市电最大购入功率，负荷超标自动启机组分担
负荷转移 Load take over 逐步将市电负荷转移至机组，短时并联过渡
市电向外送电 MPE 设定恒定功率向电网售电
多机组功率管理 PM（需 G5 选件） 多台机组自动启停、负荷分配、母线联络控制

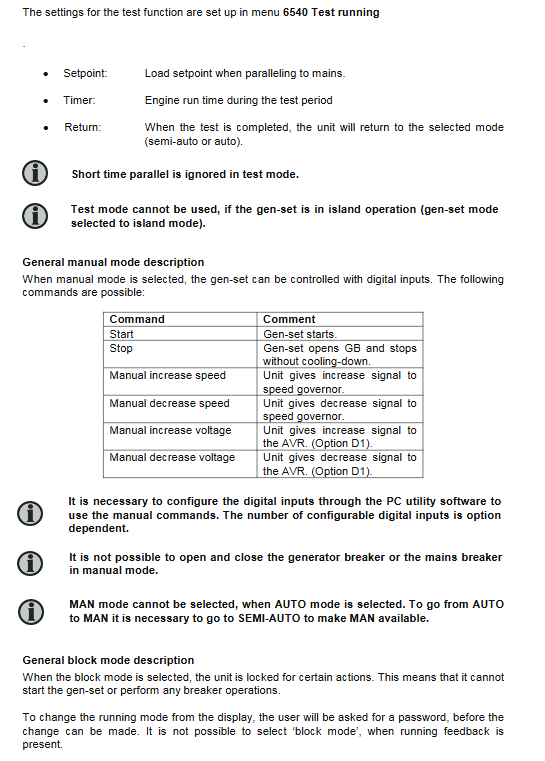

3. 五种本地操作档位
Auto 自动、Semi-auto 半自动、Test 测试、Manual 手动、Block 锁定（检修禁用启停与合闸）
4. 配套工具
PC 上位软件 MVision：用于参数批量配置、逻辑编程 M-Logic、事件导出、远程拨号；支持 Modbus RTU/ASCII，可外接 GSM 模块短信告警。
硬件端子、IO 与传感器接口
1. 端子分区
整机多插槽端子排，划分：交流电压 / 电流采集、直流供电、数字输入、继电器输出、模拟量 4-20mA、温度传感器、调速 / 调压控制输出、通讯口。
2. 输入通道
数字量 DI：分固定功能（急停、机组运行反馈、 access 闭锁、报警抑制、断路器位置）与自定义 DI（远程启停、模式切换、水温油压开关等），最多 30 + 路，支持常开 / 常闭配置
模拟 4-20mA：油压、水温、母线有功、外部功率给定、降载信号等多路
测温传感器：PT100 热电阻、VDO 电阻式传感器（油压、水温、油位三类标准曲线，支持 8 点自定义曲线）
转速采集：磁拾波转速探头，用于超速、怠速、同步转速判断
3. 输出通道
功率继电器：发电机断路器 GB、市电断路器 MB 合闸分闸、声光报警、调速增减、AVR 调压增减
晶体管脉冲输出：电能脉冲（kWh/kVarh）
调速 / 调压模拟输出（D1 选件）：0/4-20mA 连续 PI 调节信号
4. 硬件监测功能
全线断线检测：4-20mA、PT100、VDO 传感器断线 / 短路自动报警；断路器弹簧储能时序控制。
显示面板与人机菜单系统

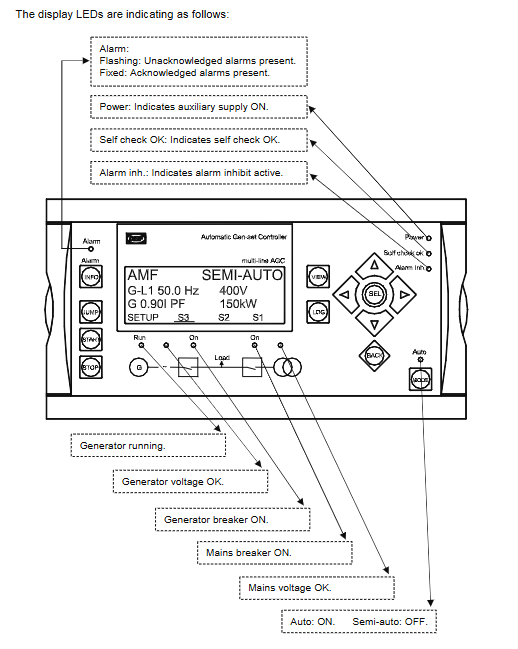

1. 面板硬件
4 行 ×20 字符 LCD 显示屏，多功能实体按键（START/STOP/GB/MB/MODE/JUMP/LOG/INFO）；10 路状态 LED（电源、自检、运行、断路器、告警、锁定等）。
2. 三级菜单体系
View 浏览菜单（无密码）：15 组自定义测量画面，实时显示电压、电流、功率、频率、油温水温、运行时长
Setup 设置菜单（分级密码保护）：保护、控制、IO、系统四大子菜单
Service 服务菜单（检修专用）：实时 DI/DO 状态、告警剩余延时、杂项工况
3. 三级密码权限（出厂默认）
客户 2000、服务 2001、管理员 2002；权限逐级开放参数修改权限，可自定义修改密码；Access 闭锁 DI 接入后锁定面板按键，仅允许查看数据。
4. 存储记录
事件日志：最多 150 条带时间戳事件（告警、合闸、启停、参数修改），断电不丢失；运行小时、断路器操作次数、启动尝试次数、电能累积计数器支持偏移清零。
全部拓展附加功能
启停完整时序：预润滑、启动预备、多次启动尝试、脱开转速判定、冷却停机、急停逻辑；区分 RUN 线圈 / STOP 线圈两种停机执行回路
断路器弹簧加载延时：合闸前等待弹簧储能完成，避免机构故障
多级报警抑制逻辑
全局报警抑制 DI：停机屏蔽低油压等停机类告警
RUN 模式抑制：仅机组运行才激活水温油压保护
并联模式抑制：仅并网后投入电压频率异常保护
自定义通道抑制：PC 软件单独屏蔽指定传感器告警
短时并联：AMF / 负荷转移模式下，限制市电与机组双合闸最长重叠时间，满足电网规范
定时启停：支持多组星期定时自动开机停机
机组降载功能：水温过高 / 外部 4-20mA 信号自动线性降低额定输出功率，分正比 / 反比两条特性曲线，设置降载起点、斜率、最低功率限值
怠速运行：低温环境专用，启停低速预热，带怠速延时计时器，保护涡轮增压器
主时钟补偿：补偿频率累计周期误差，适配时序设备
蓄电池测试：半自动测试直流供电电压，判断电瓶劣化
故障分级 Fail Class（6 类动作等级）
仅告警；2. 警告；3. 跳发电机开关 GB；4. 卸负荷 + 停机；5. 紧急停机；6. 跳市电开关 MB
M-Logic 简易内部逻辑：无需外接 PLC，通过事件 + 延时驱动继电器、模式切换，仅 PC 软件编程
通讯拓展：Modbus 串口、GSM 短信告警（最多 5 个手机号）、远程拨号上位监控
PI 调速与 AVR 调压控制算法
双套独立 PI 调节器：频率 PI（孤岛）、有功功率 PI（并网）；选配 D1 后增加电压、无功 PI
调节原理：比例 KP 快速响应，积分 KI 消除稳态静差；提供复位时间计算公式整定
两种输出模式
模拟 4-20mA 连续输出：平滑调节；
继电器脉冲输出：分死区、动态脉冲、满幅固定输出三段区间，可设置脉冲周期、最小导通时间，避免调速器频繁动作损坏触点
功率斜坡升降：并网后负荷缓慢爬升 / 卸负荷，防止冲击电网，可设置爬升延时拐点
同期并网系统
提供两套同步算法，支持多种特殊合闸逻辑
1. 动态同步（默认推荐）
控制机组略高于母线滑差频率（正滑差），预判断路器合闸延时，提前输出合闸脉冲，并网无逆功率冲击；可设置最大 / 最小滑差、电压差、开关动作延时。
2. 静态同步
极小滑差，相位闭环调节，适合多机组无冲击并列；带相位 PI 调节环，可设置相位允许窗口。
3. 特色合闸方案：励磁前合闸
机组低速先合断路器，再逐步建压，适配变压器软启动场景，设置合闸转速、励磁启动延时。
4. 独立同步继电器选件：同步与合闸触点分离，满足开关柜二次回路安全设计。
5. 黑启动同期：母线无电时直接合闸条件整定。
参数设置标准化操作流程
通过目录表查找对应参数菜单号；
面板 JUMP 快捷键直达菜单，无需逐层翻页；
输入对应等级密码解锁修改权限；
调整数值、选择延时 / 输出继电器、启用 / 关闭保护、选择故障等级；
保存参数；支持 PC 软件批量导入导出全部配置。
完整参数库
参数按大类划分，每个菜单包含：设定值、延时、关联继电器输出、启用开关、故障等级、上下限、出厂默认值，大类包含：
保护参数：逆功率、过流 1/2、超速 1/2、各类模拟量断线告警、水温油压油位阈值
同期控制参数：动 / 静态同步滑差、电压差、合闸窗口、弹簧时序
PI 调节参数：KP/KI、斜坡速率、死区
数字输入配置：每个 DI 功能、告警延时、常开常闭、故障等级
模拟量输入：4-20mA/PT100/VDO 全量程报警点
继电器 / 晶体管输出配置：告警延时、持续输出模式
系统全局：额定电压 / 频率 / 功率、变压器变比、机型、系统相制（单 / 分 / 三相）
启停时序：启动次数、冷却时间、怠速、脱开转速
市电管理：市电高低压 / 频率阈值、削峰启停功率点
通讯、密码、计时、维护定时器、电池监控等辅助参数
