ABB SPA-ZC 400 以太网网关安装调试手册
ABB SPA-ZC 400 以太网网关安装调试手册
产品定位与核心用途
SPA-ZC 400 是协议转换网关，专门适配 ABB REF541/3/5、REM543/5、RET541/3/5 系列 SPA 协议保护测控装置，实现老式 SPA 串口设备接入 IEC61850 变电站总线，解决传统 SPA 装置无法接入数字化站控系统的痛点。
两大硬件版本
基础版 SPA-ZC400：仅以太网接口，SPA over TCP/IP 通信；
SPA-ZC400EMP/EMG 增强版：额外光纤 SPA/LON 双路并行通讯，支持星型、环型光纤总线拓扑，硬件跳线切换总线模式，带 LON 服务测试针。
核心功能
协议转换：SPA ↔ IEC61850 MMS，同时支持 SPA over TCP、Modbus/TCP；
完整 IEC61850 服务：报告 RCB、GOOSE 对等快速通讯、SNTP 时间同步、故障录波 COMTRADE 文件上传；
数据映射：将保护测量、告警、控制、断路器状态、温度等 SPA 数据建模为 IEC61850 逻辑节点；
故障录波转发：读取 IED MEDREC 录波数据，自动转为 1999 版 COMTRADE 格式供客户端下载；
状态诊断：网关自身、SPA 链路、断路器运行、通讯故障统计在线监视。
硬件规格与接口
1. 物理参数
尺寸 195×50×26mm，重量 130g；工作温度 - 10~+55℃，存储 - 40~+70℃，满足 IEC 60068 环境、EMC 电磁兼容全套测试（浪涌 4kV、静电 8kV 等）。

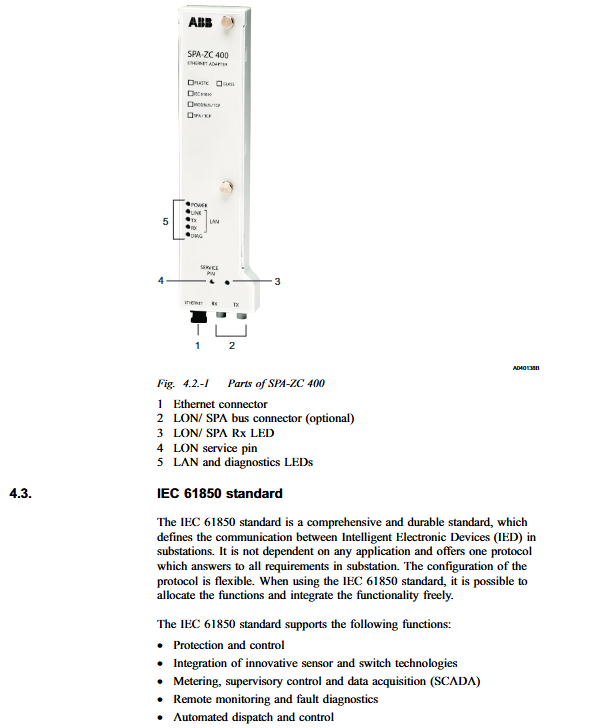

2. 接口分类
IED 对接口：9 针 D 型接口直连 REF/REM/RET 保护装置；
以太网 LAN：RJ45 电口、LC/MT-RJ 多模光纤二选一，带 LINK/RX/TX 状态灯；
可选 SPA/LON 光纤口：玻璃 ST 光纤 / 塑料光纤收发器，配套 RX 指示灯、LON 服务针；
状态 LED：电源绿灯、综合 DIAG 故障灯、SPA/LON 接收指示灯。
3. 支持外设
兼容 RuggedCom、OnTime 等工业交换机与光纤收发器，适配变电站工业网络环境。
软件环境：CET 配置工具（Communication Engineering Tool）
1. 运行环境
Windows 2000/XP/Server2003，需预装.NET Framework1.1、SQL Server，占用 20~100GB 硬盘空间。
2. 安装 / 卸载流程
先卸载旧版 CET，关闭软件再运行安装程序；
配套Connectivity 连接包：分 REM543/5、REF54x、RET54x 等专用包，官网可下载，安装后需通过管理器启用对应 IED 版本；
卸载仅移除 CET，保留.NET 与 SQL 避免其他 ABB 软件失效。
3. 工具核心能力
工程创建、IEC61850 对象树搭建、AR 应用文件导入、CID/ICD 配置文件导入导出、IP 查询、GOOSE 配置、录波管理、网关远程重启。
整机安装步骤
1. 机械安装
通过 D 型接口锁紧固定在 REF/REM/RET 保护装置侧面，LAN 口接工业交换机接入站控 IEC61850 总线；增强版额外敷设 SPA/LON 光纤。
2. 电脑网络配置
SPA-ZC400 默认 IP：192.168.2.10，子网掩码 255.255.0；
调试 PC 设置同网段 IP（如 192.168.2.1）；
使用ping 192.168.2.10验证链路连通；
CET 内置 IP 查询工具，局域网广播扫描所有在线网关，读取 MAC、固件版本。
IEC61850 工程组态全流程（核心章节 6）
6.1 工程与对象树架构（标准 LD/LN/DO/DA 模型）
新建工程，添加 SPA-ZC400 IEC61850 设备对象；
自动生成LD0 逻辑设备：网关自身诊断、LLN0 根逻辑节点、所有 RCB/GOOSE 控制块载体；
新增 LD1 作为对接 IED 的逻辑设备，导入 CAP505 导出的.AR装置应用模型；
分层构建：设备→LD→LN→数据对象 DO→数据属性 DA，支持拖拽、复制、向导新建 LN/DO。
6.2 关键配置项
（1）网络 IP 参数（静态 IP，无 DHCP）
设备 IP、子网、默认网关；
主 / 备 SNTP 时间服务器，时区偏移（±720 分钟），时间异常时事件标ClockNotSynchronized；
（2）SPA 串口通讯参数
SPA 站址、访问密码、波特率（1200~38400，REF54x GOOSE 模式固定 38400）；
三种时间同步模式：网关同步 IED、仅网关授时、从 IED 读取时间；
事件轮询开关、故障录波自动上传（DR Upload）。
（3）数据集 Dataset
通过数据集编辑器筛选需要上送的测量、状态、保护信号，按功能约束 FC（ST 状态 / MV 测量）分组，是 RCB、GOOSE 的数据来源。
（4）报告控制块 RCB
实现主动上送事件，支持缓存式报告（断链缓存），可配置数据变化 / 品质变化触发、缓存时长、完整性周期、最大客户端数量。
（5）GOOSE 快速对等通讯（仅支持二进制开关量）
发送侧 GoCB：组播 MAC、VLAN 优先级、APPID、最小 / 最大发送周期；基于 REF 装置 COMM_OUT31/32 共 64 路单点信号；
接收侧 GSEInput：匹配对端组播地址、APPID，绑定本地 CIGGIO 逻辑节点，断链自动置默认坏值；
限制：不支持测试报文，仅单比特开关量交互，模拟量不支持 GOOSE。
（6）缩放 Scaling
支持查表、分段线性两种转换曲线，用于 SPA 原始数值转工程量纲，绑定测量 DO 使用。
6.3 配置下发与文件管理
完成建模后导出 CID 文件，通过 FTP 下发至 SPA-ZC400，下发完成设备自动重启生效；
支持批量复用 CID，仅修改 IP 即可批量配置多网关；
可导出 ICD/CID 给后台 SCADA IEC61850 客户端；
故障录波自动存为 yymmddnn.cfg/.dat/.inf 三组 COMTRADE 文件，客户端 FTP 读取后删除释放空间。
投运调试
硬件指示灯校验：电源常亮、LAN 链路灯闪烁代表收发正常；DIAG 绿灯正常、红闪代表配置 / 启动故障；
TCP 链路 ping 测试，确认 IP 无冲突；
IEC61850 客户端读取 LD0.LLN0.Health 状态码（正常 OK、无同步 Warning、配置报错 Alarm）；
SPA 链路诊断计数器（ComDiag）查看报文超时、收发数量，数据品质为 INVALID 代表 SPA 通讯中断；
核对遥测、遥信、遥控数据映射，验证 GOOSE 联锁信号收发。
维护、诊断与故障排查
1. LED 故障码
红绿交替 1-3-5：正常运行；
1-2 闪烁：固件镜像丢失；
1-3-4：无配置文件；
1-3-6：CID 配置错误。
2. 日志获取
FTP 登录网关（账号 / 密码 abb），进入 /log 目录下载 error.log 故障日志用于排错。
3. 防火墙端口放行清单
TCP7001（CET/SPA over TCP）、TCP21/20（FTP）、TCP102（MMS/IEC61850）、UDP123（SNTP）、TCP502（Modbus TCP）。
4. 常见通讯故障
SPA 应答计数器持续上涨：IED SPA 地址 / 波特率 / 密码不匹配；
所有数据品质无效：D 型接口松动、装置 SPA 协议端口选错；
GOOSE 信号不更新：组播 VLAN 未放行、APPID 冲突、配置修订号不匹配；
时间戳异常：SNTP 服务器离线。

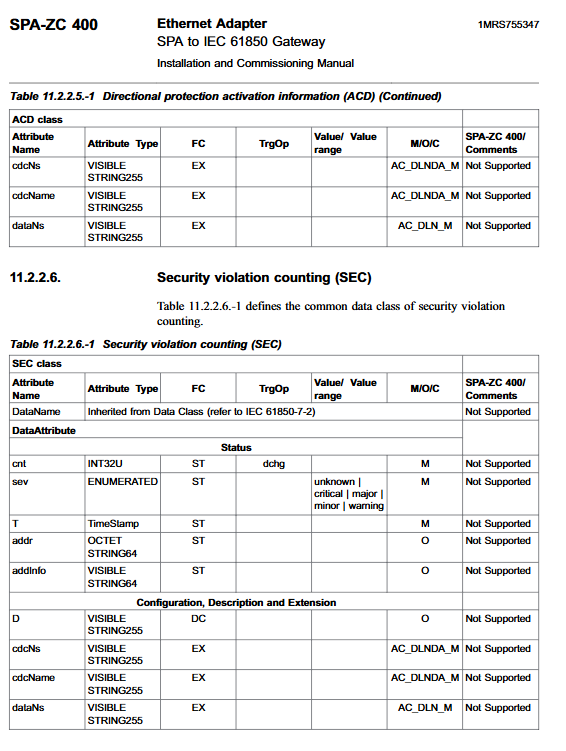

IEC61850 标准符合性
完整 MICS 模型、SCL、PICS 协议符合性声明，是设备合规核心证明：
ACSI 服务：支持客户端 / 服务器 MMS、GOOSE 发布订阅；不支持采样值 SAV；
数据模型：完整支持 SPS 单点、DPS 双点、ACT 保护动作、ACD 方向保护、MV 测量、WYE 三相量、SPC 可控单点等变电站核心逻辑节点；谐波、替代模型等部分功能不支持；
SCL 配置语言：支持 CID 离线导出、FTP 在线读取 / 修改配置文件；
协议栈：TCP/IP MMS、GOOSE 组播，不支持 GSSE；具备 KEMA A 级认证，兼容 IEC61850-6/7-2/7-3/7-4/8-1 全套标准。
